3-INSTALLATION
LÉGENDE :
(1) TERMINAL DE CHEMINÉE
(2) VOIE D'ÉJECTION
(3) CONDUIT DE FUMÉE
(4) ISOLATION THERMIQUE
(5) PAROI EXTÉRIEURE
(6) RACCORD DE LA CHEMINÉE
(7) CANAL DE FUMÉE
(8) GÉNÉRATEUR DE CHALEUR
(9) VOLET D'INSPECTION
MAINTENANCE
Le conduit de fumée doit toujours être propre, car les dépôts de suie ou d'huile non brûlés réduisent la section et bloquent le tirage
en compromettant le bon fonctionnement de la chaudière et, s'ils sont présents en grandes quantités, ils peuvent s'incendier. Il est
obligatoire de faire nettoyer et contrôler le conduit de fumée et le terminal de cheminée par un ramoneur qualifié au moins une fois par
an. Après le contrôle/la maintenance, se faire remettre une déclaration écrite confirmant que l'installation fonctionne en toute sécurité.
L'omission de l'entretien compromet la sécurité.

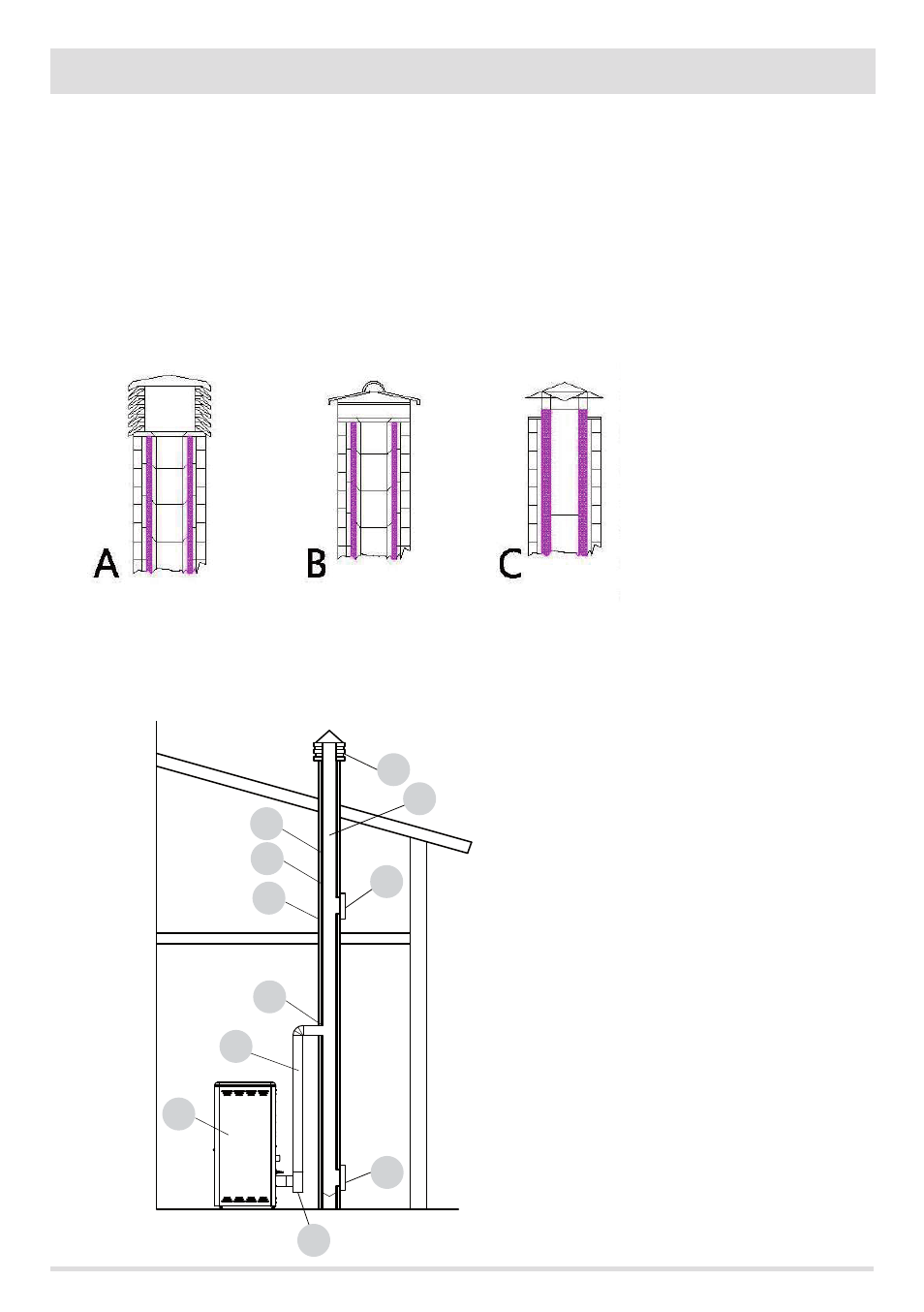

TERMINAL DE CHEMINÉE
Le terminal de cheminée est un élément déterminant pour le bon fonctionnement de l'appareil de chauffage ; il est conseillé d'utiliser un
terminal de type pare-vent (A) voir Figure 7.
L'aire des ouvertures pour l'évacuation
des fumées doit correspondre au moins
au double de la section du conduit de
fumée/système entubé et elle doit être
conformée de façon à ce qu'en cas de
vent aussi, l'évacuation des fumées soit
garantie. Elle doit empêcher l'entrée
de la pluie, de la neige et des animaux
éventuels. Le niveau de l'évacuation dans
l'atmosphère doit se trouver en dehors de
la zone de reflux créée par la conformation
de la toiture ou des obstacles éventuels
qui se trouvent à proximité (voir Figure
2-3-4-5-6).
COMPOSANTS DE LA CHEMINÉE
FIGURE 7
FIGURE 8
