Utilisation des fonctions de façonnage
F-28

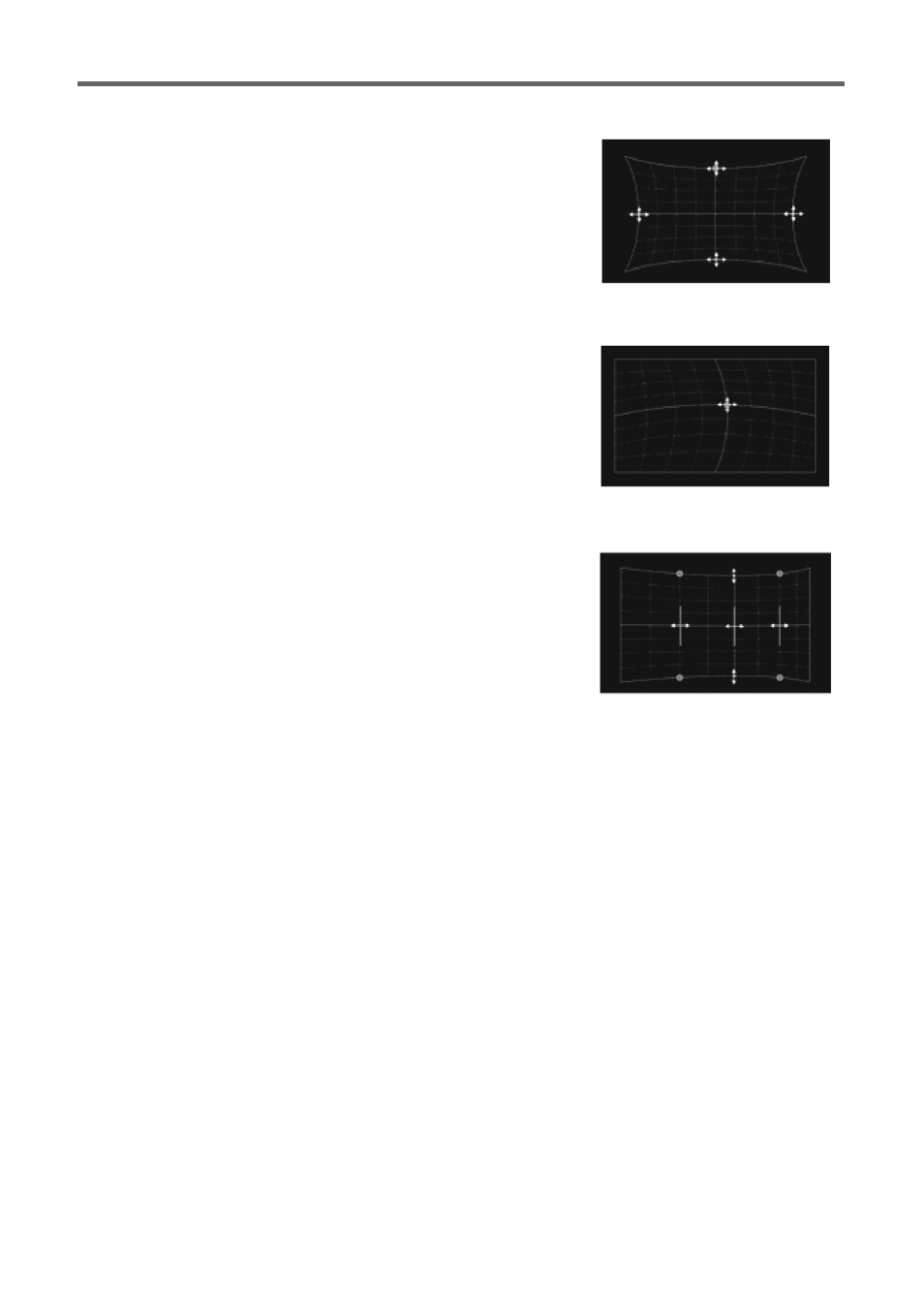

Correction latérale (Arc)
Correction du point central
Réglage de la base et des côtés
Utilisez-la pour ceci :
Pour réduire la distorsion de l’image projetée qui se produit lors de la
projection sur une surface ayant une forme convexe ou concave.
Fonctionnement :
Les points au centre du haut et du bas peuvent être déplacés
ensemble verticalement et les points au centre des côtés gauche et
droit peuvent être déplacés ensemble horizontalement. Une forme
cintrée est obtenue sur le côté dont le point est déplacé.
Utilisez-la pour ceci :
Pour ajuster le point le plus haut d’une surface convexe ou le point le
plus bas d’une surface concave lorsqu’il est décentré. Ce réglage
s’effectue après la Correction latérale (Arc).
Fonctionnement :
Le point central de l’écran de projection peut être déplacé
verticalement et horizontalement.
Utilisez-la pour ceci :
Pour réduire la distorsion de l’image projetée qui se produit lors de la
projection sur une surface de forme cylindrique.
Lorsque Cylindre 1 est sélectionné comme type de façonnage, le
réglage vertical affecte les bases, tandis que le réglage horizontal
affecte les côtés.
Lorsque Cylindre 2 est sélectionné comme type de façonnage, le
réglage vertical affecte les côtés, tandis que le réglage horizontal
affecte les bases. (L’illustration ci-contre montre l’écran lorsque
Cylindre 1 est sélectionné.)
Fonctionnement :
Les quatre positions de l’image projetée décrites ci-dessous
peuvent être déplacées.
Cylindre 1 (cylindre vertical)
z Base supérieure : Peut être déplacée verticalement.
z Base inférieure : Peut être déplacée verticalement.
z Ligne centrale verticale latérale : Peut être déplacée horizontalement.
z Ligne 1/4 verticale et ligne 3/4 verticale latérales : Peuvent être rapprochées ou éloignées
horizontalement de la ligne centrale verticale. Ces lignes se déplacent simultanément. Le
déplacement de ces lignes change la courbe du côté en conséquence.
Cylindre 2 (cylindre horizontal)
z Base gauche : Peut être déplacée horizontalement.
z Base droite : Peut être déplacée horizontalement.
z Ligne centrale horizontale latérale : Peut être déplacée verticalement.
z Ligne 1/4 horizontale et ligne 3/4 horizontale latérales : Peuvent être rapprochées ou éloignées
verticalement de la ligne centrale horizontale. Ces lignes se déplacent simultanément. Le
déplacement de ces lignes change la courbe du côté en conséquence.
