F-15
Préparatifs
Réglez l’angle du projecteur et la taille de l’image projetée de manière que l’image projetée sorte juste du
cadre de l’écran cible (l’écran ou la surface murale où l’image sera projetée après la configuration du
système de projecteurs).
Si deux projecteurs sont raccordés à la boîte de commande, superposez leurs images de sorte qu’elles
aient à peu près la même taille et la même position sur l’écran cible.
z Lorsque les réglages initiaux de la boîte de commande ont été configurés, effectuez les opérations
suivantes.
z Pour savoir quel projecteur est le projecteur A et quel est le projecteur B, reportez-vous à « Câblage »
(page F-12).
Pour régler la position du projecteur (des deux projecteurs)
1. Si vous avez coupé l’alimentation après avoir effectué toutes les opérations
mentionnées dans « Pour configurer les réglages initiaux de la boîte de
commande » (page F-14), allumez la boîte de commande.
Réglage 1 : Alignez la position approximative
2. Mettez le couvercle d’objectif sur l’objectif du projecteur B seulement pour que
seule l’image du projecteur A soit projetée sur l’écran.
3. Réglez la position et la taille de l’image du projecteur A de manière à ce qu’elle
sorte légèrement des bords de l’écran cible.
4.
Enlevez le couvercle d’objectif de l’objectif du projecteur B pour que son image soit
projetée.
5.
Réglez la position et la taille de l’image du projecteur B de manière à ce qu’elle
sorte légèrement des bords de l’écran cible.
Réglage de la position du(des) projecteur(s)
Effectuez les opérations suivantes avec la télécommande de la boîte de commande (YT-200).
Notez que ces opérations ne peuvent pas être effectuées avec la télécommande du projecteur.
3

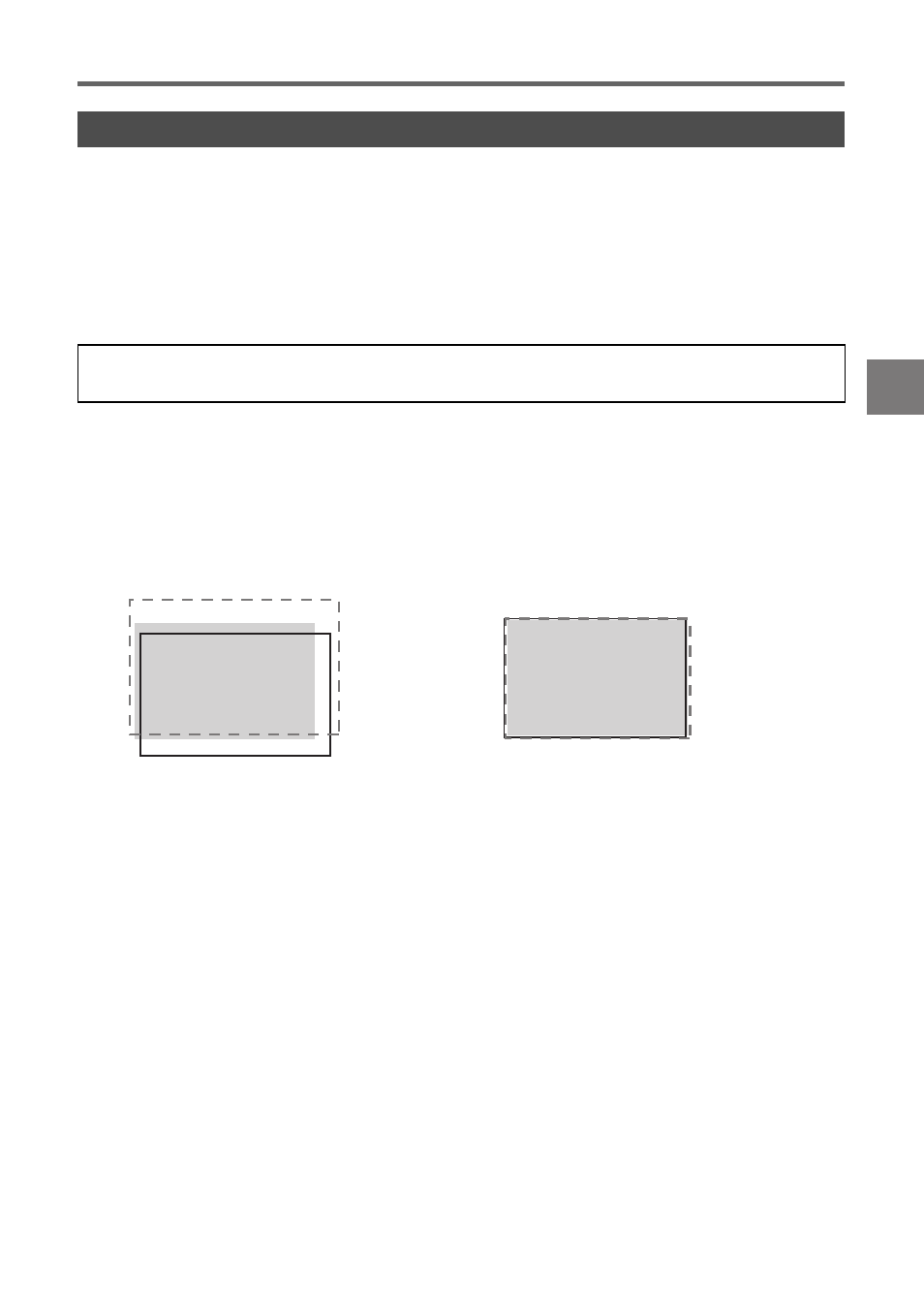

Avant le réglage Après le réglage
Effectuez les opérations suivantes.
(1) Réglez la position et l’orientation du projecteur A.
(2) Réglez la taille de l’image du projecteur A.
Effectuez les opérations suivantes.
(1) Réglez la position et l’orientation du projecteur B.
(2) Réglez la taille de l’image du projecteur B.
Écran cible
Image du projecteur B
Image du projecteur A
Écran cible
