6. Les images du projecteur A et du projecteur B étant projetées, répétez les points 3
et 5, si nécessaire, pour réduire la différence de forme entre les images du
projecteur A et du projecteur B.
Réglage 2 : Réglage précis avec le modèle de réglage
7.
Sur la télécommande, appuyez sur la touche [CORRECT].
8.
Dans le menu « Façonnage de l’image » qui apparaît, sélectionnez « Réglage de la
position de l’image » puis appuyez sur la touche [ENTER].
z Deux modèles de réglage sont projetés, un jaune pour le projecteur A et un bleu clair pour le
projecteur B.
z Ajustez les modèles pour qu’ils soient nets, si nécessaire.
9. Observez les modèles de réglage tout en réglant le projecteur A puis le projecteur
B. Essayez d’obtenir les caractéristiques suivantes lorsque vous faites ces
réglages.
z Ajustez les lignes horizontales de la mire au centre du modèle de réglage de sorte qu’elles soient
à l’horizontale (pas inclinées à gauche ou à droite).
z Ajustez les lignes verticales de la mire au centre du modèle de réglage de sorte qu’elles soient au
centre de l’écran.
10. Sur la télécommande, appuyez sur la touche [BLANK].
z Le modèle de réglage du projecteur B disparaît, laissant seulement le modèle de réglage (jaune)
du projecteur A.
11. Tout en observant le modèle de réglage du projecteur A, effectuez les ajustements
verticaux indiqués ci-dessous.

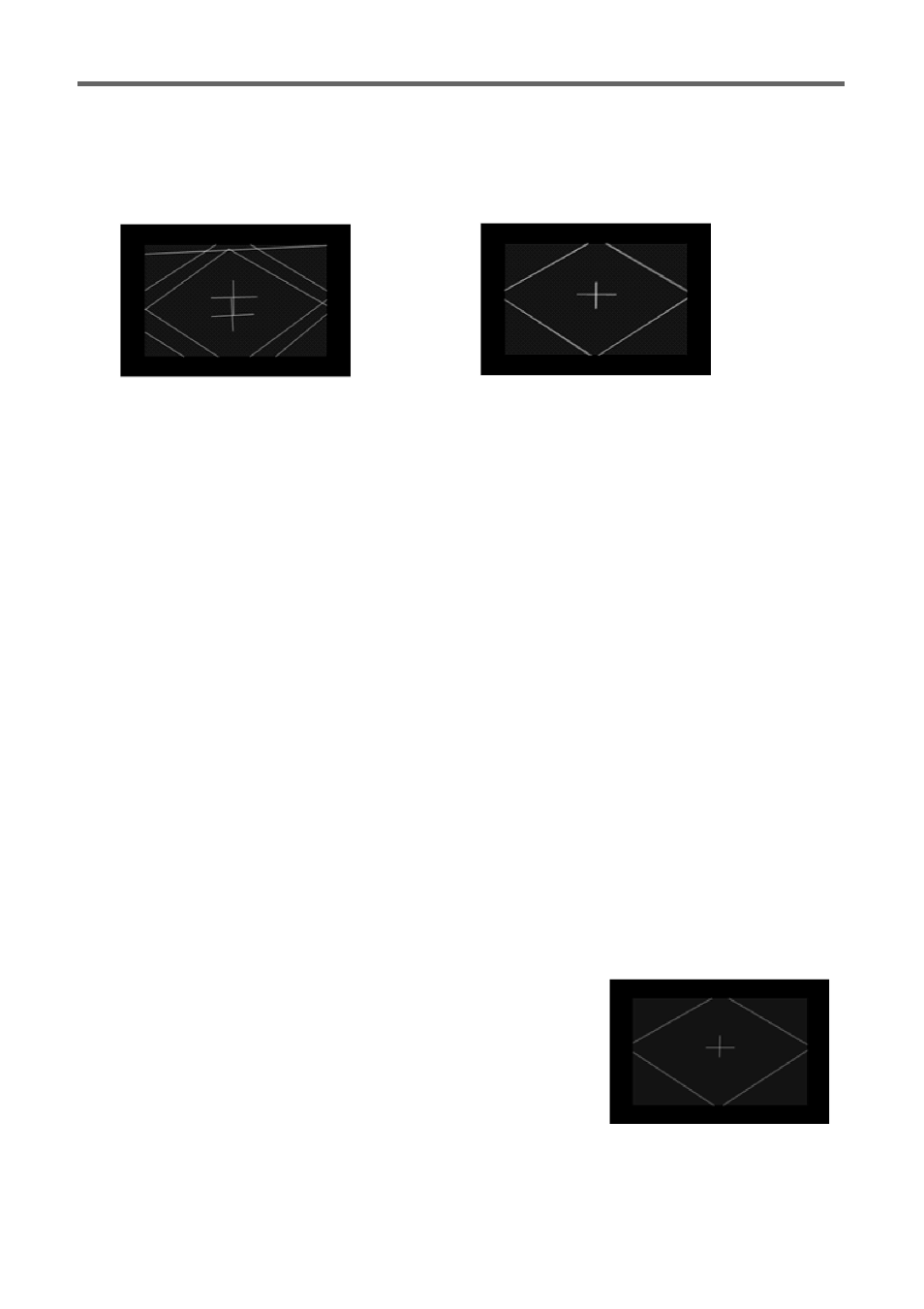

3
Avant le réglage Après le réglage
Effectuez les opérations suivantes.
Projecteur A : Procédez de la même façon qu’au point 3 pour ajuster précisément le modèle de
réglage du projecteur A.
Projecteur B : Procédez de la même façon qu’au point 5 pour ajuster précisément le modèle de
réglage du projecteur B.
(1) Réglez l’inclinaison verticale du projecteur A.
(2) Réglez la taille de l’image du projecteur A.
La mire du modèle de réglage doit être au centre de l’écran
cible et le bord extérieur du modèle de réglage doit juste sortir
légèrement de l’écran cible, comme indiqué sur la figure
ci-contre.
