F-32
Préparatifs
Avant d’assembler le support, prenez quelques
minutes pour vérifier si vous avez bien tous les articles
suivants.
• Les outils nécessaires pour l’assemblage ne sont pas
fournis avec le support. Vous aurez besoin d’un gros
tournevis à tête cruciforme (+) pour l’assemblage.
Avant de commencer, assurez-vous que vous avez bien
toutes les pièces suivantes. Les vis se trouvent dans un
sachet en plastique à l’intérieur de l’emballage en
mousse polystyrène.
*
ATTENTION
• Le support doit être assemblé par au moins deux
personnes.
• Le support doit être assemblé sur une surface
plate.
• Ne retirez pas le ruban des endroits indiqués sur
l’illustration ci-dessous tant que le support n’est
pas complètement assemblé. Comme le ruban
empêche le couvercle du clavier de s’ouvrir ou
de se fermer, il est dangereux de l’enlever avant
d’avoir terminé l’assemblage, car il est possible
de se faire prendre les doigts entre le couvercle
et le piano numérique.
• Faites attention à ne pas vous coincer les doigts
entre les pièces durant leur assemblage.
• Avant de poser le piano numérique sur le sol,
étalez quelque chose de doux (une couverture,
un coussin, etc.). Ne posez pas le piano
numérique directement sur le sol.
1.
Détachez le lien qui retient le câble de
pédales à l’arrière du bloc pédales
E et
déroulez le câble de pédales.

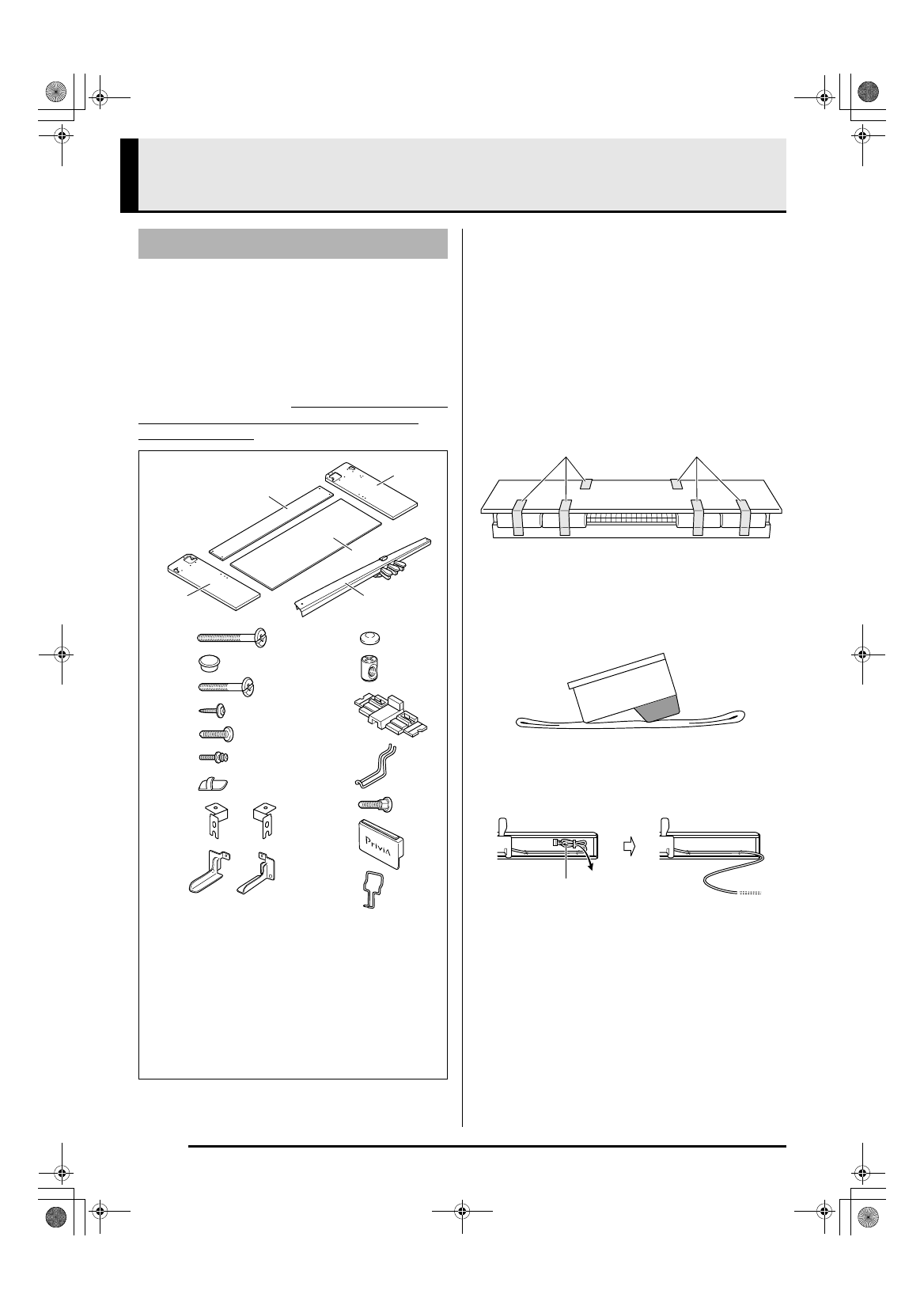

Assemblage du support
A
B
F
G
M
N
(a) (b)
O
H
I
J
K
L
Q
R
S
T
U
P
C
D
E
A Panneau latéral ................... ×1
B Panneau latéral ................... ×1
C Panneau arrière .................. ×1
D Panneau arrière .................. ×1
E Bloc pédales........................ ×1
F Vis ....................................... ×8
G Capuchons de vis................ ×8
H Vis ....................................... ×2
I Vis ....................................... ×5
J Vis ....................................... ×3
K Vis ....................................... ×2
L Clips .................................... ×2
M -(a) Ferrure........................... ×1
M -(b) Ferrure........................... ×1
N Ferrures .............................. ×2
O Capuchons de vis ............... ×2
P Cosses de raccordement .... ×6
Q Matériau d’emballage en
mousse polystyrène
(nécessaire pour
l’assemblage) ...................... ×1
R Porte-casques..................... ×1
S Vis ....................................... ×1
T Entretoise de couvercle
de clavier............................. ×1
U Crochet d’entretoise
de clavier............................. ×1
Ruban Ruban
Câble de pédales
