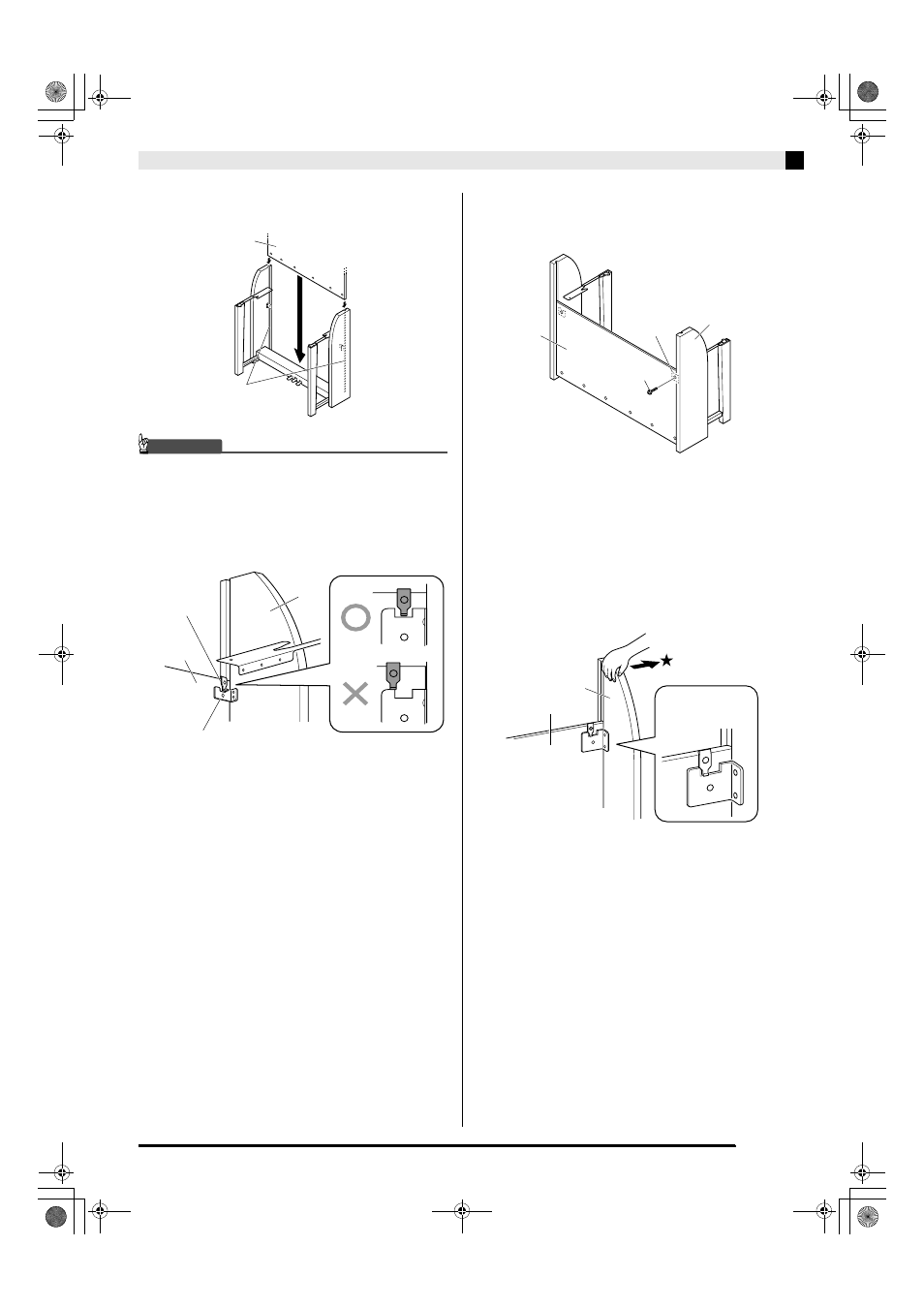

Assemblage du support
F-57
3.
Faites glisser le panneau arrière
C
dans les
rainures
4
des panneaux latéraux.
IMPORTANT !
• Veillez à bien engager la ferrure du panneau
arrière
C
dans la ferrure du panneau latéral
B
,
comme indiqué par « O » sur l’illustration
ci-dessous. Si vous assemblez le support alors que
ces ferrures ne sont pas engagées correctement
(comme indiqué sur l’illustration par « X ») les
pièces du support risquent d’être endommagées.
4.
Fixez le côté droit du panneau arrière
C
à la
ferrure
5
du panneau latéral
A
.
•
Fixez le panneau arrière avec une vis
I
.
5.
Tirez légèrement le panneau latéral
B
vers
l’extérieur dans le sens indiqué par
sur
l’illustration ci-dessous.
•
Assurez-vous que les positions relatives de la ferrure
du panneau arrière
C
et de la ferrure du panneau
latéral
B
sont comme indiqué sur l’illustration A.
Il doit y avoir un léger espace entre les panneaux
latéraux
A
et
B
, ce qui permet d’installer plus
facilement le piano numérique sur le support à
l’étape 6 suivante.
C
4
B
C
Ferrure du
panneau
arrière
C
Ferrure du panneau latéral
B
5
A
I
C
B
C
A
