F-24

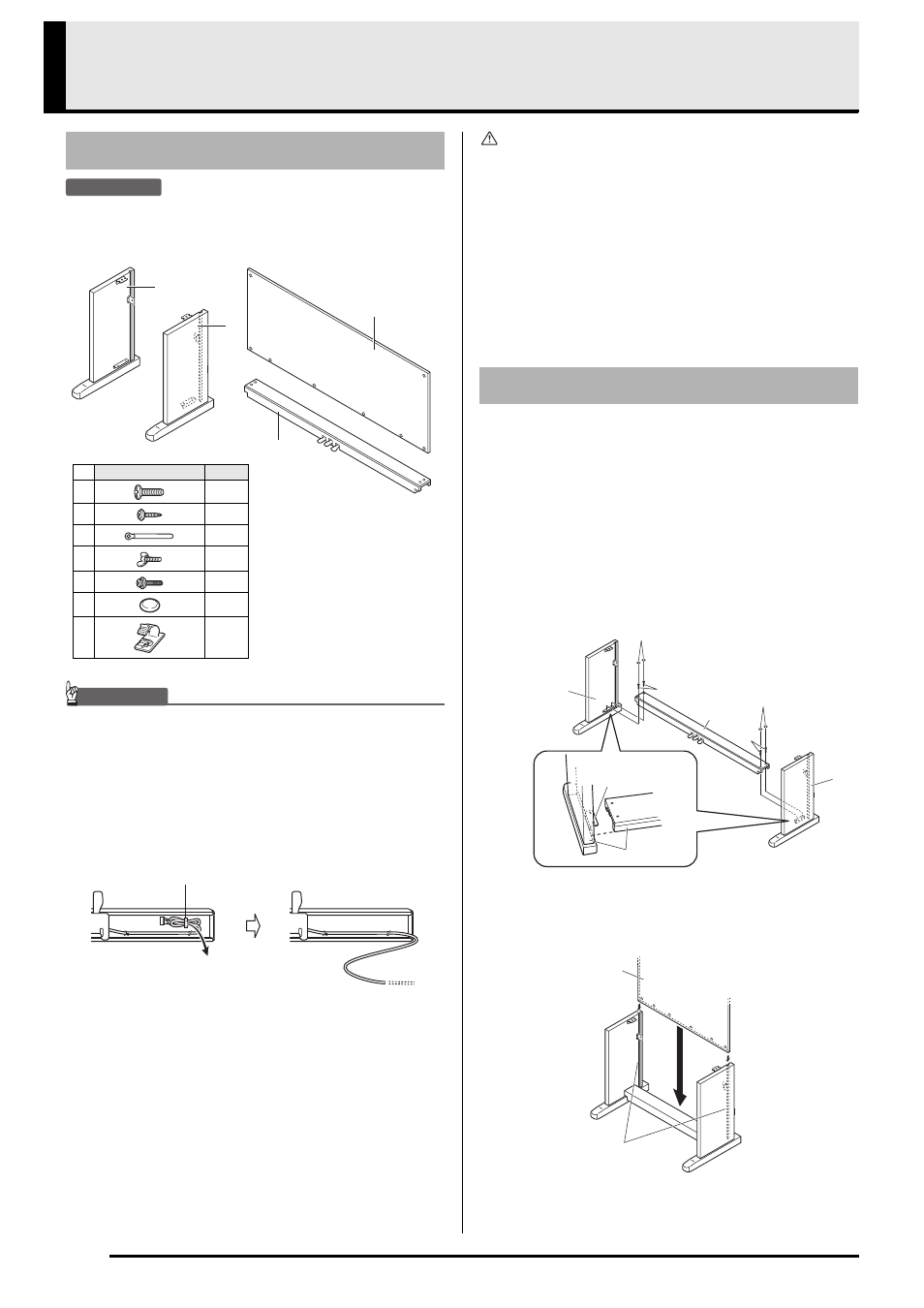

Assemblage du support
PRÉPARATIFS
• Les outils nécessaires pour l’assemblage ne sont pas
fournis avec le support. Vous aurez besoin d’un gros
tournevis à tête cruciforme (+) pour l’assemblage.
IMPORTANT !
• Si quelque chose manque ou est endommagée,
contactez votre service après-vente CASIO local.
• L’emploi de pièces ou de composants non autorisés peut
endommager le support et/ou le piano numérique.
z Avant d’assembler le support, détachez le lien 1 qui
maintient le câble de pédales à l’arrière de la traverse
D , et déployez le câble.
ATTENTION
• L’assemblage du support doit être effectué par au moins
deux personnes.
• Ce support doit être assemblé sur une surface plate.
• Ne retirez pas le ruban maintenant le couvercle du
clavier en place tant que l’assemblage n’est pas terminé.
Le couvercle du clavier pourrait sinon s’ouvrir et se
refermer durant l’assemblage et causer des blessures aux
mains ou aux doigts.
• Faites attention à ne pas vous pincer les doigts entre les
pièces durant leur assemblage.
1.
Rattachez les panneaux latéraux A et B à la
traverse D. Fixez les panneaux latéraux avec
quatre vis E.
• Pour installer la partie 2, faites glisser les ferrures 3
dans les fentes aux deux extrémités de la traverse D.
Si les ferrures 3 ne sont pas insérées à fond aux
extrémités de la traverse D, les vis E n’entreront pas
dans les orifices de vis des ferrures 3 et leur filetage
risque d’être abîmé.
• Recouvrez les têtes de vis avec les capuchons J.
2.
Faites glisser le panneau arrière C dans les
rainures 4 des panneaux latéraux.
Déballage
A
B
C
D
Partie Qté
E 4
F
6
G 1
H 2
I 2
J 4
K 1
1
Assembler le support
A E
D
E
B
J
J
3
2
C
4
