F-26

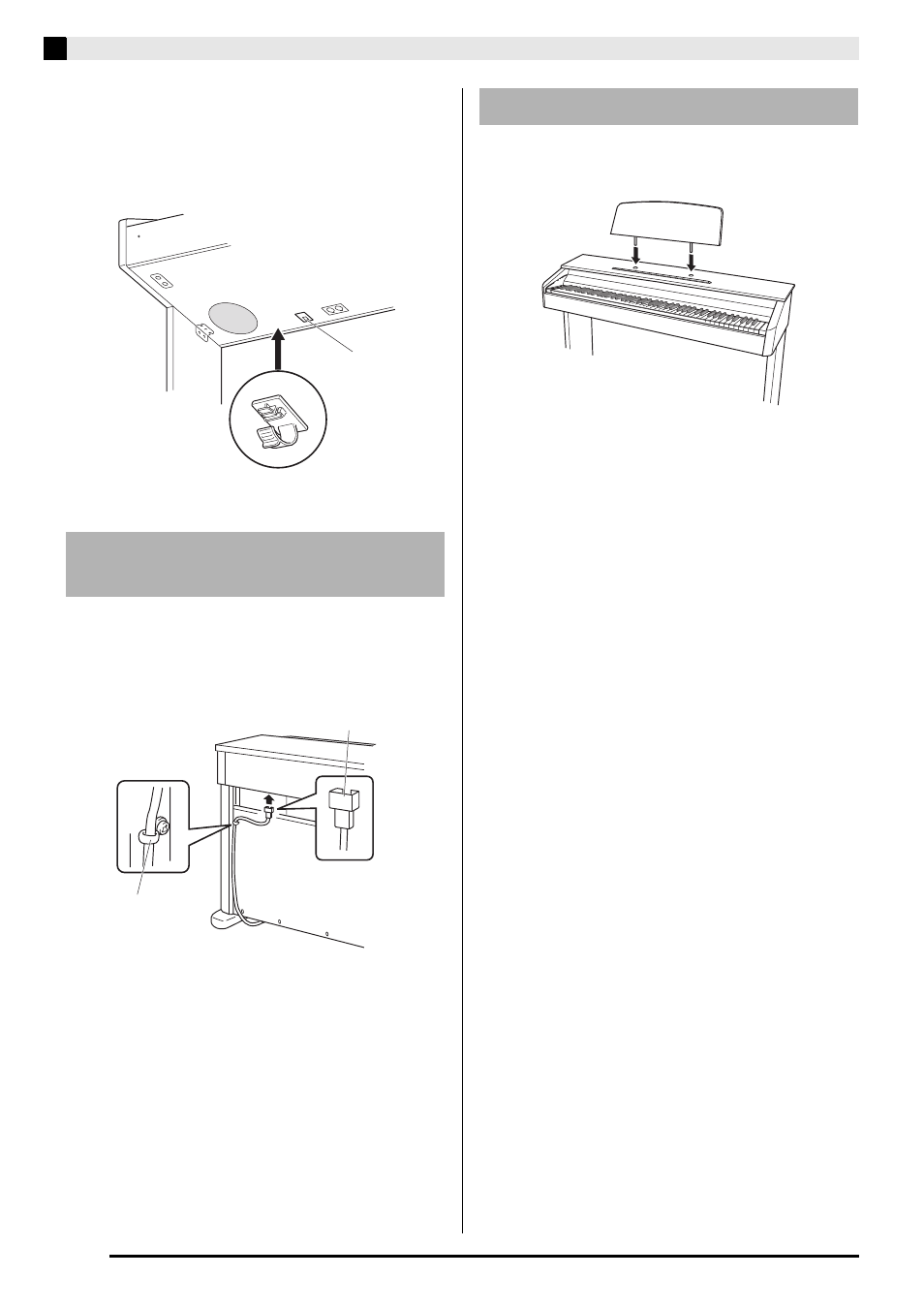

Assemblage du support

8.

Fixez le clip K destiné au cordon
d’adaptateur à côté de la borne d’alimentation
(DC12V).

Pour le détail sur la fixation du cordon, voir « Prise
d’alimentation » à la page F-4.

1.

En orientant la fiche des pédales de la façon
indiquée sur l’illustration, branchez-la sur le
connecteur de pédales sous le piano.

Fixez ensuite le cordon de pédales avec l’attache G.

1.

Installez le pupitre de musique en insérant les
taquets dans les orifices sur le piano.

Pour raccorder le cordon de
pédales

K

Borne DC 12V

G

Fiche des pédales

Installer le pupitre de musique
