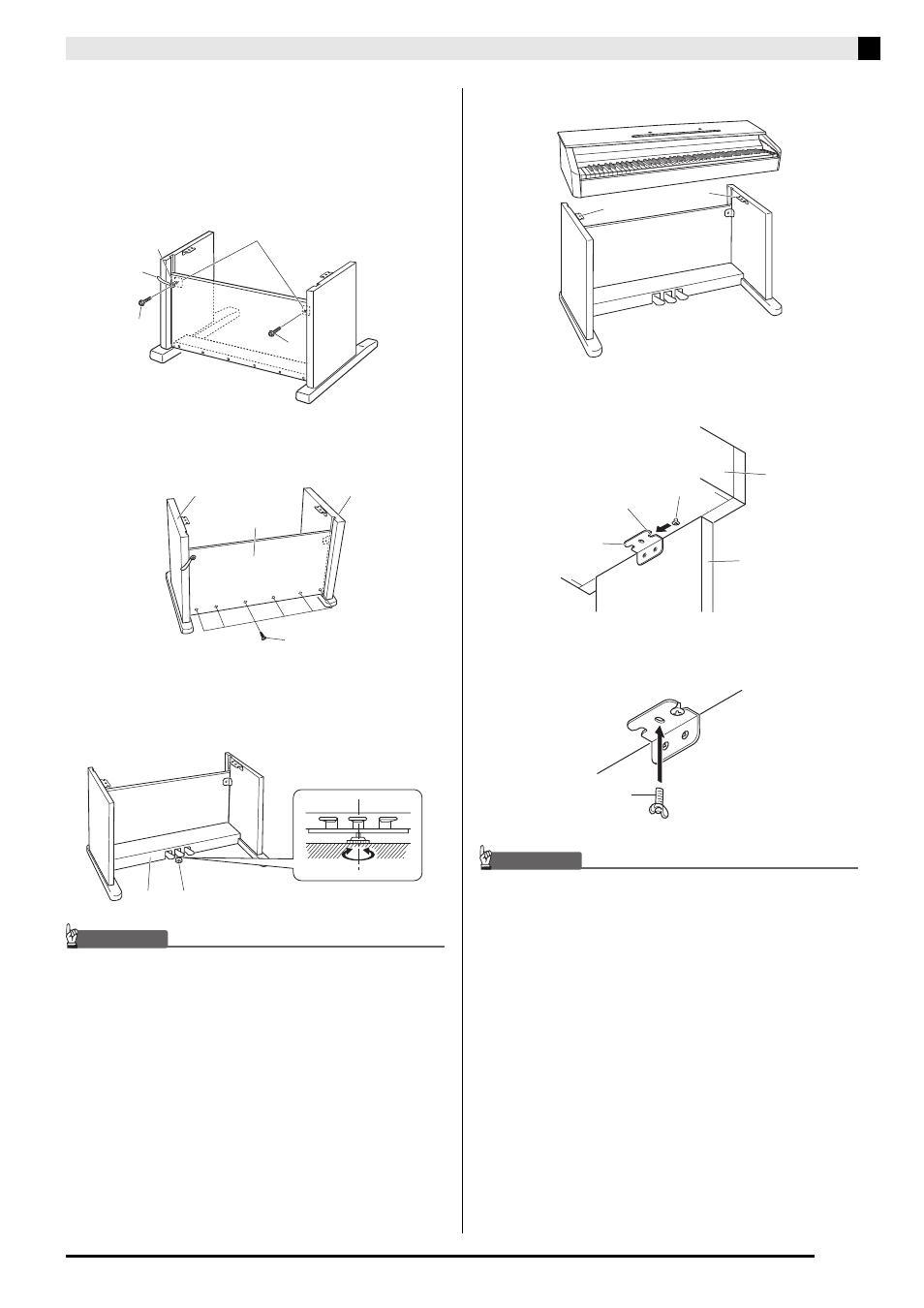

Assemblage du support
F-25
3.
Utilisez les deux vis I pour fixer les bords
supérieurs gauche et droit du panneau arrière
C aux ferrures 5 des panneaux latéraux A
et B.
•
Au point 6, mettez l’attache G sur la vis I avant
d’installer la vis.
4.
Ensuite, fixez le bas du panneau arrière C
avec les six vis F.
5.
Réglez la vis de réglage de hauteur 7 qui
soutient la traverse D pour qu’elle ne plie pas
lorsque vous appuyez sur les pédales.
IMPORTANT !
• Si vous ne réglez pas la hauteur de la vis 7, la traverse
D peut être endommagée par les pressions exercées sur
les pédales. Ajustez toujours la vis de réglage de hauteur
7 avant d’utiliser les pédales.
6.
Installez le piano sur le support.
•
À ce moment les vis sous le piano 8 doivent s’insérer
dans les découpures des ferrures du support 9.
7.
Fixez le piano au support avec les deux
écrous à ailettes H.
IMPORTANT !
• Les écrous à ailettes empêchent le piano de glisser du
support. N’utilisez jamais le piano sans l’avoir fixé avec
les écrous à ailettes.
5
I
I
6
G
C
F
A
B
7
D
9
9
9
8
Découpure de la ferrure
Arrière du piano
Panneau latéral du
support
H
