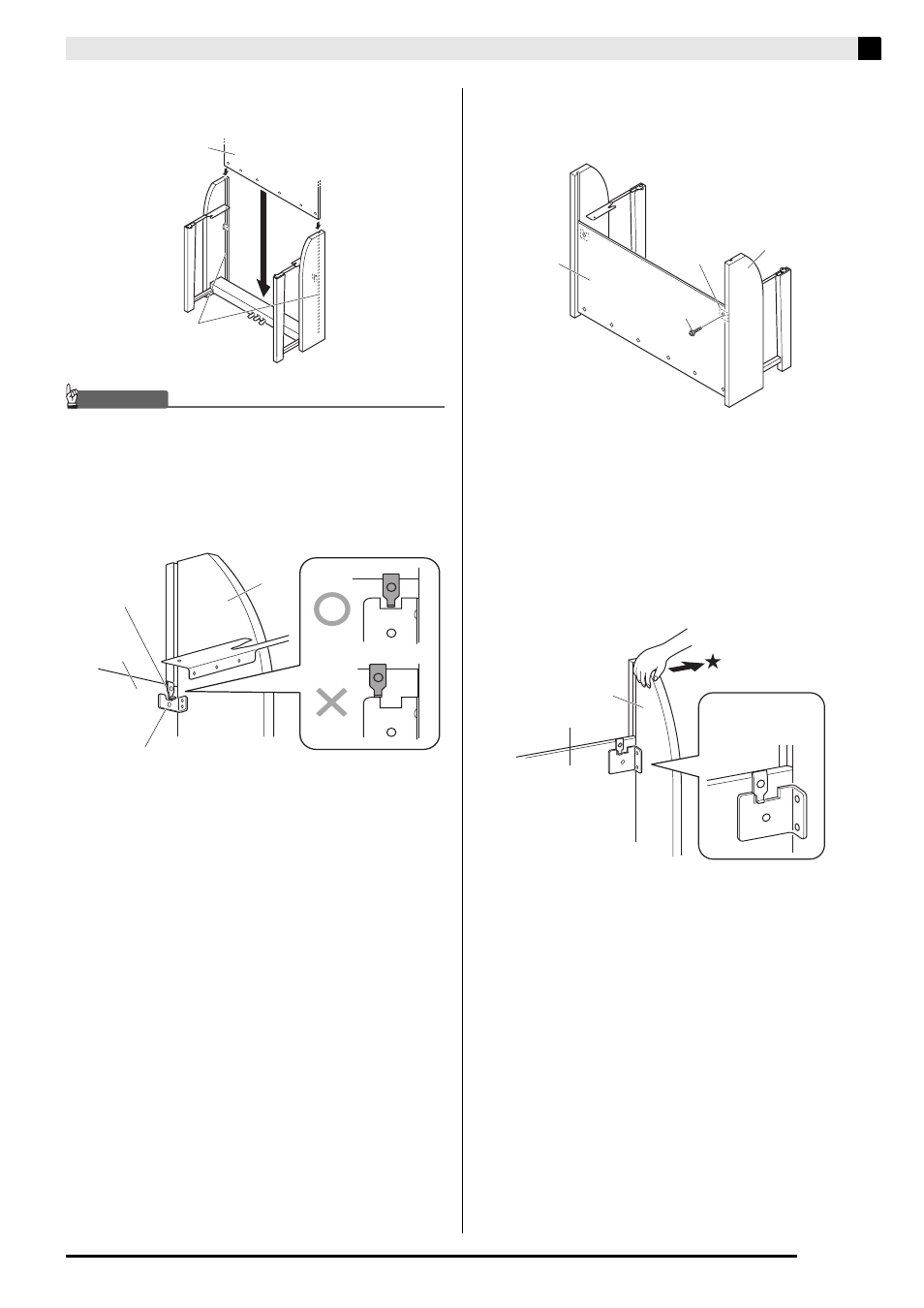

Assemblage du support
F-57
3.
Faites glisser le panneau arrière  dans les
rainures  des panneaux latéraux.
IMPORTANT !
• Veillez à bien engager la ferrure du panneau
arrière  dans la ferrure du panneau latéral  ,
comme indiqué par « O » sur l’illustration
ci-dessous. Si vous assemblez le support alors que
ces ferrures ne sont pas engagées correctement
(comme indiqué sur l’illustration par « X ») les
pièces du support risquent d’être endommagées.
4.
Fixez le côté droit du panneau arrière  à la
ferrure  du panneau latéral  .
• Fixez le panneau arrière avec une vis  .
5.
Tirez légèrement le panneau latéral  vers
l’extérieur dans le sens indiqué par

sur
l’illustration ci-dessous.
• Assurez-vous que les positions relatives de la ferrure
du panneau arrière
 et de la ferrure du panneau
latéral  sont comme indiqué sur l’illustration A.
Il doit y avoir un léger espace entre les panneaux
latéraux
 et  , ce qui permet d’installer plus
facilement le piano numérique sur le support à
l’étape 6 suivante.
C
4
B
C
Ferrure du
panneau
arrière

Ferrure du panneau latéral 
5
A
I
C
B
C A
