F-25

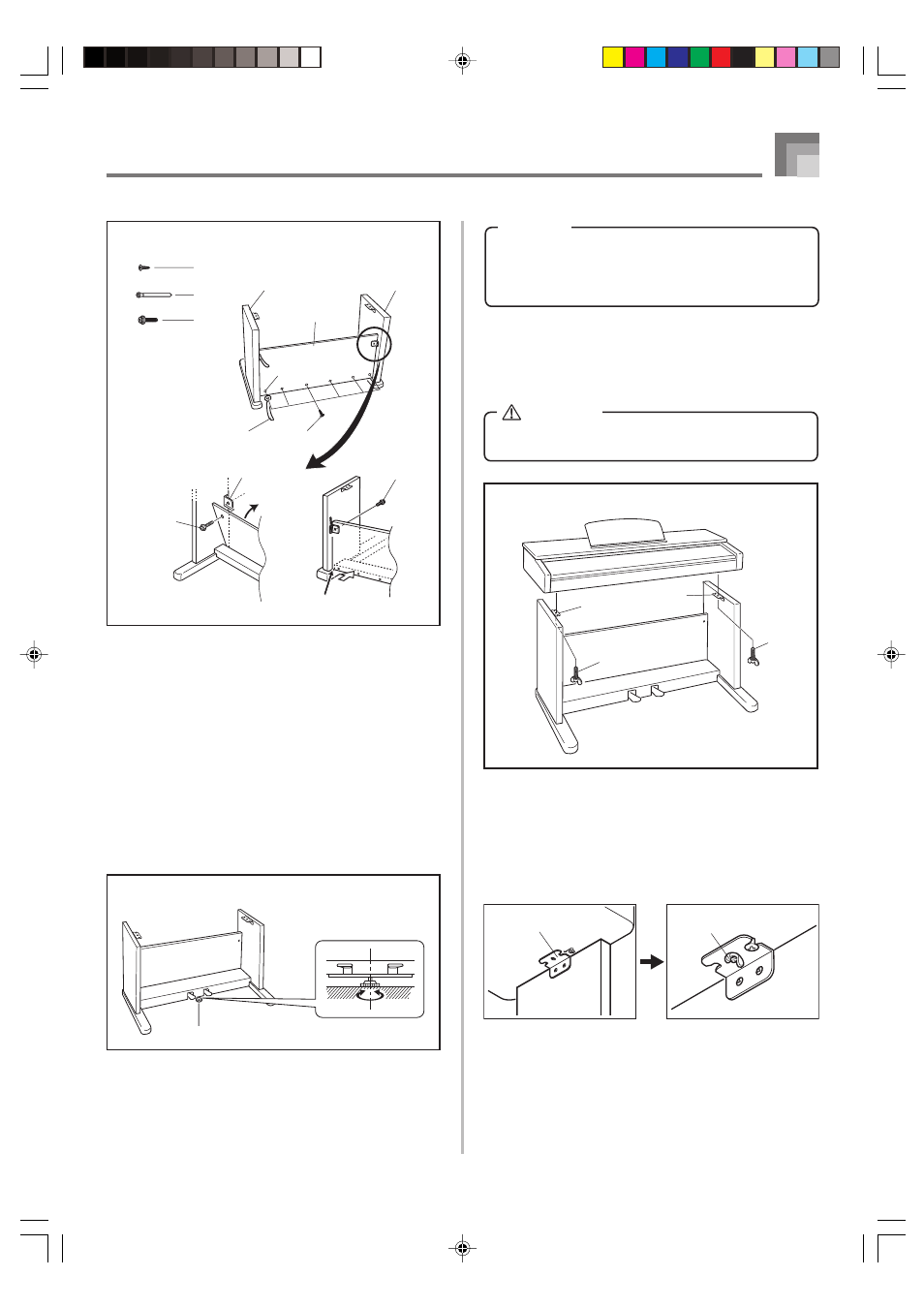

Instructions de montage
2. Fixez le panneau arrière C aux angles 4 et à la traverse D.
Notez que le panneau arrière C doit être installé devant
les angles 4 (Figure 4). Utilisez deux boulons I, six
boulons F pour fixer le panneau arrière (Figures 3 et 4).
Vous devez aussi installer la bride G à ce moment de la
façon indiquée sur l’illustration.
• Installez d’abord les boulons supérieurs I sur les côtés
gauche et droit du panneau arrière C. Attention de bien
insérer la bride G sur le boulon F au point 5 avant de
visser le boulon F.
• Le panneau arrière C doit reposer sur la base des
montants latéraux A et B comme indiqué par 6 sur
l’illustration. Poussez le panneau arrière C contre la
traverse D tout en installant les boulons I.
Figure 4
5
4
6
F
C
F G
I
I
A B
G
I
(Arrière)
Figure 5
7
420A-F-027A
Important!
• N’oubliez pas de tourner le boulon de réglage 7 pour
soutenir la traverse, comme indiqué ci-dessus, avant
d’appuyer sur les pédales. La traverse D pourrait sinon
être endommagée.
3. Tournez le boulon de réglage 7 jusqu'à ce qu’elle supporte
la traverse D, l’empêchant ainsi de plier lorsque vous
appuyez sur les pédales (Figure 5).
Le clavier doit être bien fixé au support avec les écrous à
ailettes H (Figure 6).
• Insérez les boulons sous le clavier dans les fentes des deux
angles 8. Immobilisez-le bien avec les deux écrous à ailettes
H (Figure 7).
• Les écrous à ailettes empêchent le clavier de tomber du
support. Ils doivent toujours être bien vissés.
Figure 6
8
H
H
8
Figure 7
H 8
Avant
Arrière
2 Installation du clavier sur le
support
ATTENTION
Faites très attention de ne pas vous coincer les doigts
entre le clavier et le support!
