SMA Solar Technology AG 5 Utilisation de l’onduleur Sunny Island avec Sunny Remote Control
Instructions d’emploi SI30M-44M-60H-80H-BE-fr-30 27
5.3 Mode utilisateur
5.3.1 Affichage des paramètres, utilisation et réglage du système
Le mode utilisateur affiche les informations importantes sur le système d’après des catégories. Il permet en outre de
commander manuellement l’onduleur Sunny Island ou des composants du système comme le démarrage du générateur.
Le mode utilisateur comprend des pages d’affichage et des pages de saisie. Les pages d’affichage indiquent les
paramètres d’une catégorie. Les pages de saisie permettent de commander et de régler le système.

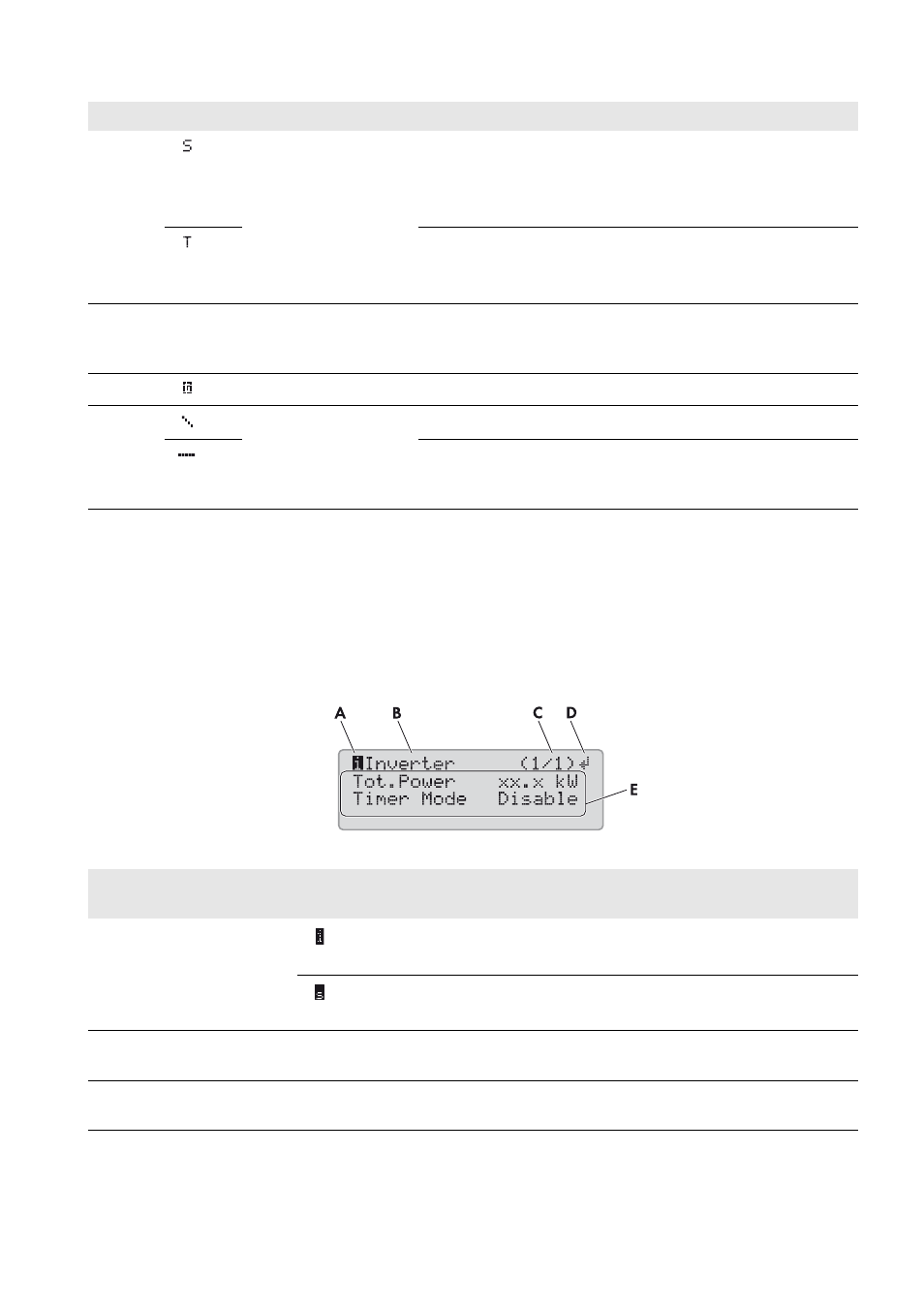

Figure 12 : Structure d’une page en mode utilisateur (exemple)
A État du générateur Start
Vous avez démarré le générateur manuellement avec le
Sunny Remote Control ou une demande d’activation du générateur
a été exprimée via l’entrée DigIn.
Time
Vous avez démarré le générateur pour une durée d’une heure sur
le Sunny Remote Control.
B ‒ Puissance du générateur
ou du réseau électrique
public
Puissance en kW
C Générateur Symbole du générateur
D Relais de transfert interne Le générateur est coupé du réseau en site isolé.
Le réseau en site isolé est synchronisé avec le générateur.
Le générateur alimente les appareils consommateurs et charge la
batterie.
Position Désignation Symbole ou
message
Explication
A Type de page Information
Le symbole indique les pages d’affichage.
Set
Le symbole indique des pages de saisie.
B Catégorie − Nom de la catégorie (voir chapitre 12 « Liste des paramètres en
mode utilisateur », page 88)
C Page et nombre
de pages
‒ Page et nombre de pages de la catégorie sélectionnée
Position Symbole Désignation Explication
