SMA SI 3.0-11 - Manuel (Page 25)

SMA Solar Technology AG 5 Utilisation de l’onduleur Sunny Island avec Sunny Remote Control
Instructions d’emploi SI30M-44M-60H-80H-BE-fr-30 25
État du réseau en site isolé

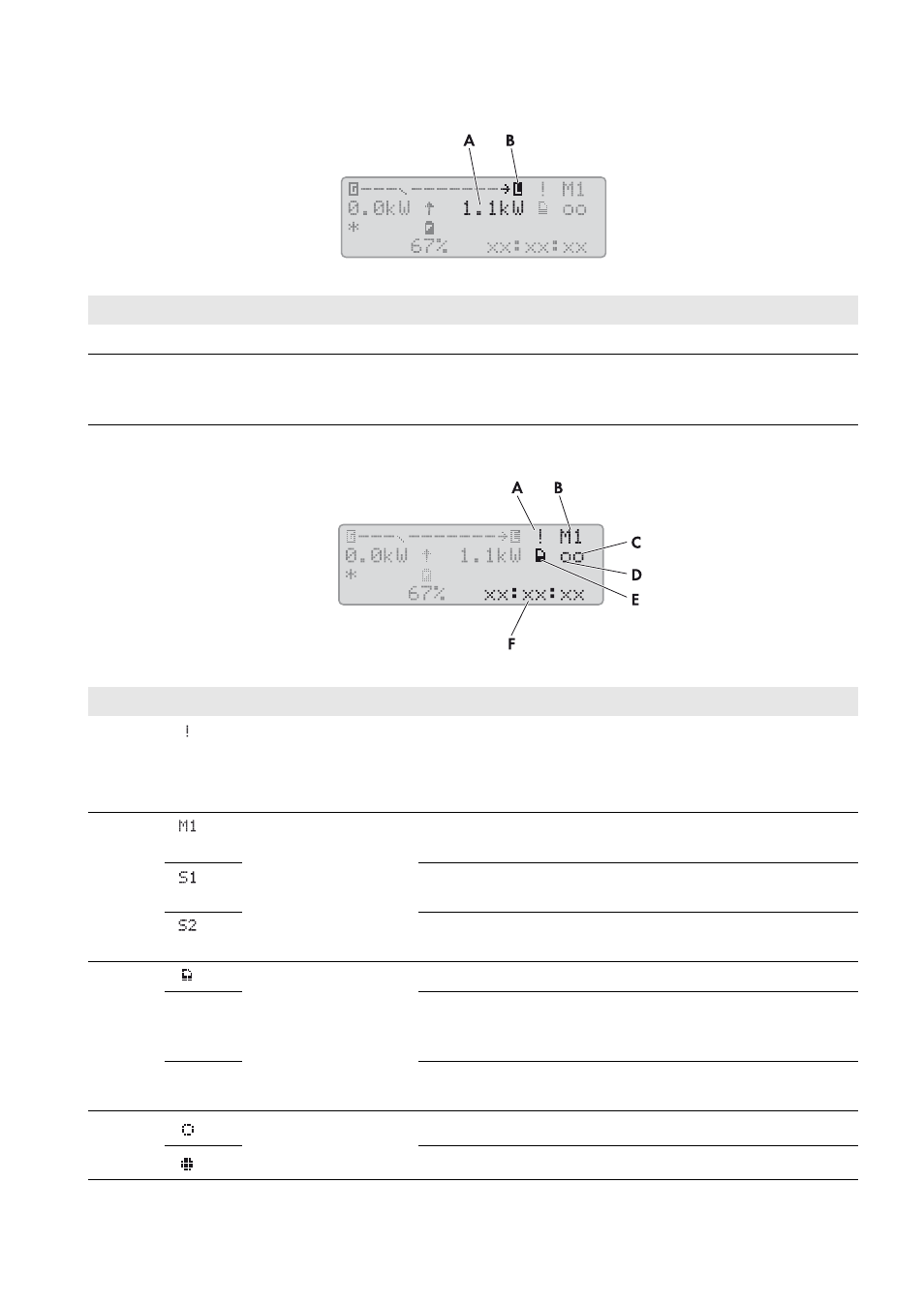

Figure 8 : État du réseau en site isolé (exemple)
État de l’onduleur Sunny Island
Figure 9 : État de l’onduleur Sunny Island (exemple)
Position Désignation Explication
A Puissance de sortie Puissance de sortie de l’onduleur Sunny Island en kW
B Appareils
consommateurs du
réseau en site isolé
Symbole des appareils consommateurs du réseau en site isolé
Position Symbole Désignation Explication
A Symbole d’avertissement Symbole d’avertissements et d’erreurs pour lesquels le
Sunny Island reste en service.
Si ce symbole clignote, acquittez l’erreur ou l’avertissement
(voir chapitre 9.2, page 42).
B Affectation des appareils Le Sunny Island raccordé au Sunny Remote Control est maître
(Master).
Le Sunny Island raccordé au Sunny Remote Control est esclave
(Slave 1).
Le Sunny Island raccordé au Sunny Remote Control est esclave
(Slave 2).
C Carte SD La carte SD est insérée.
Le
symbole
clignote
Le Sunny Island accède à la carte SD.
Aucun
symbole
La carte SD n’est pas insérée.
D Relais multifonction 1 Le relais multifonction 1 est au repos.
Le relais multifonction 1 est excité.
