HEIDENHAIN TNC 320 357
12.9 Inclinaison du plan d'usinag
e (option logiciel 1)
12.9 Inclinaison du plan d'usinage
(option logiciel 1)
Application, mode opératoire
La TNC gère l'inclinaison de plans d'usinage sur machines équipées
de têtes pivotantes ou de tables pivotantes. Cas d'applications
classiques : perçages obliques ou contours dans plan incliné dans
l'espace. Le plan d’usinage est alors toujours incliné autour du point
zéro actif. Dans ce cas et, comme à l'habitude, l'usinage est
programmé dans un plan principal (ex. plan X/Y); toutefois, il est
exécuté dans le plan incliné par rapport au plan principal.
Il existe trois fonctions pour l'inclinaison du plan d'usinage :
„ Inclinaison manuelle à l'aide de la softkey 3D ROT en modes Manuel
et Manivelle électronique; voir „Activation manuelle de
l'inclinaison”, page 360
„ Inclinaison programmée, cycle 19 G80 dans le programme d'usinage
(voir manuel d'utilisation des cycles, cycle 19 PLAN D'USINAGE)
„ Inclinaison programmée, fonction PLANE dans le programme
d'usinage (voir „La fonction PLANE : inclinaison du plan d'usinage
(Logiciel Option 1)” à la page 299)
Les fonctions TNC pour l'„inclinaison du plan d'usinage“ sont des
transformations de coordonnées. Le plan d'usinage est toujours
perpendiculaire à l'axe d'outil.

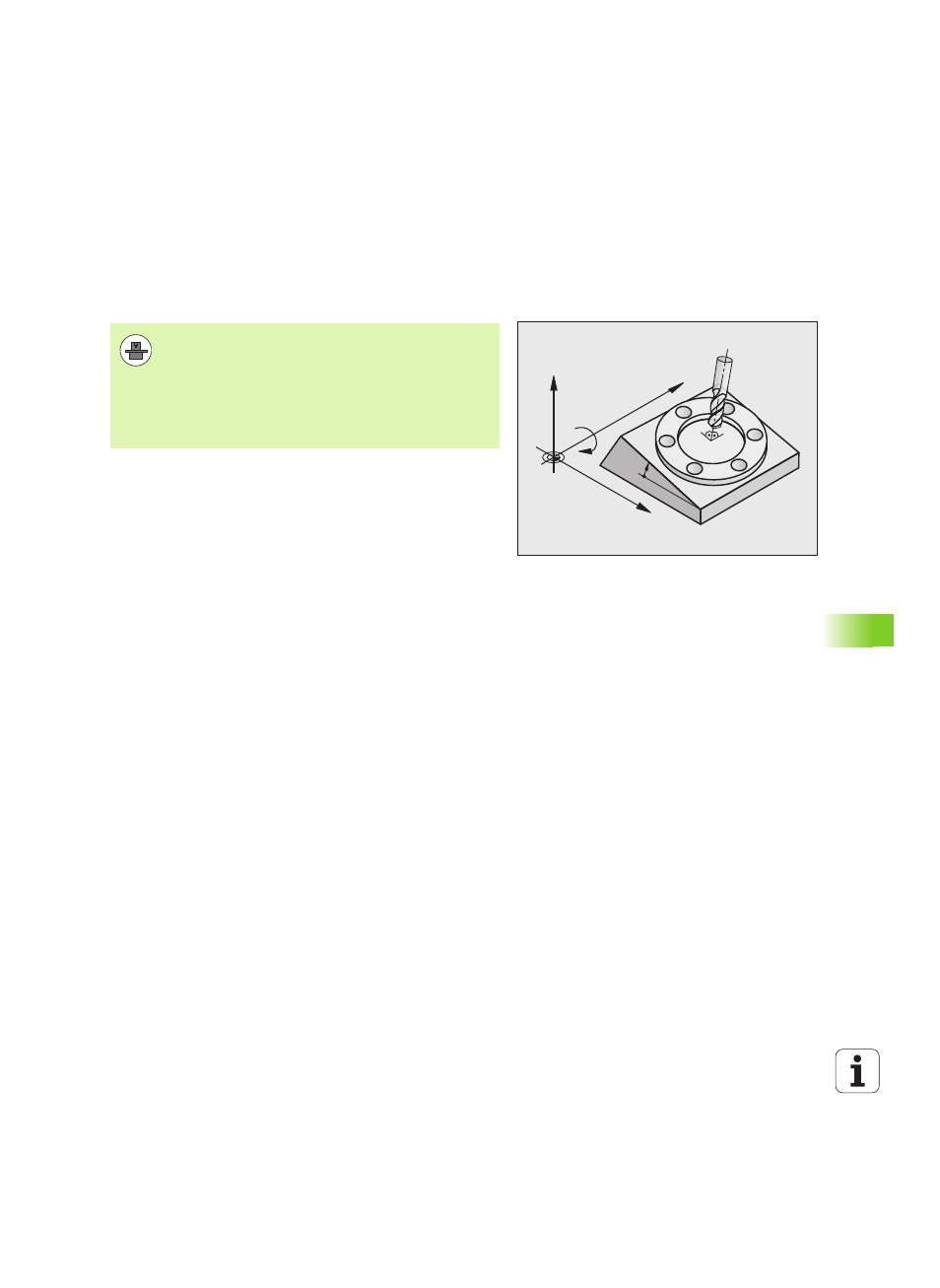

X
Z
Y
B
10°
Les fonctions d'inclinaison du plan d'usinage sont
adaptées par le constructeur de la machine à la TNC et à
la machine. Sur certaines têtes pivotantes (tables
pivotantes), le constructeur de la machine définit si les
angles programmés dans le cycle doivent être interprétés
par la TNC comme coordonnées des axes rotatifs ou
comme composantes angulaires d'un plan incliné.
Consultez le manuel de votre machine.
