348 Mode manuel et dégauchissage
12.7 Compensation du désaxag
e de la pièce a
v
e
c un palpeur 3D
12.7 Compensation du désaxage de
la pièce avec un palpeur 3D
Introduction
La TNC peut compenser un désalignement de la pièce au moyen
d'une „rotation de base“.

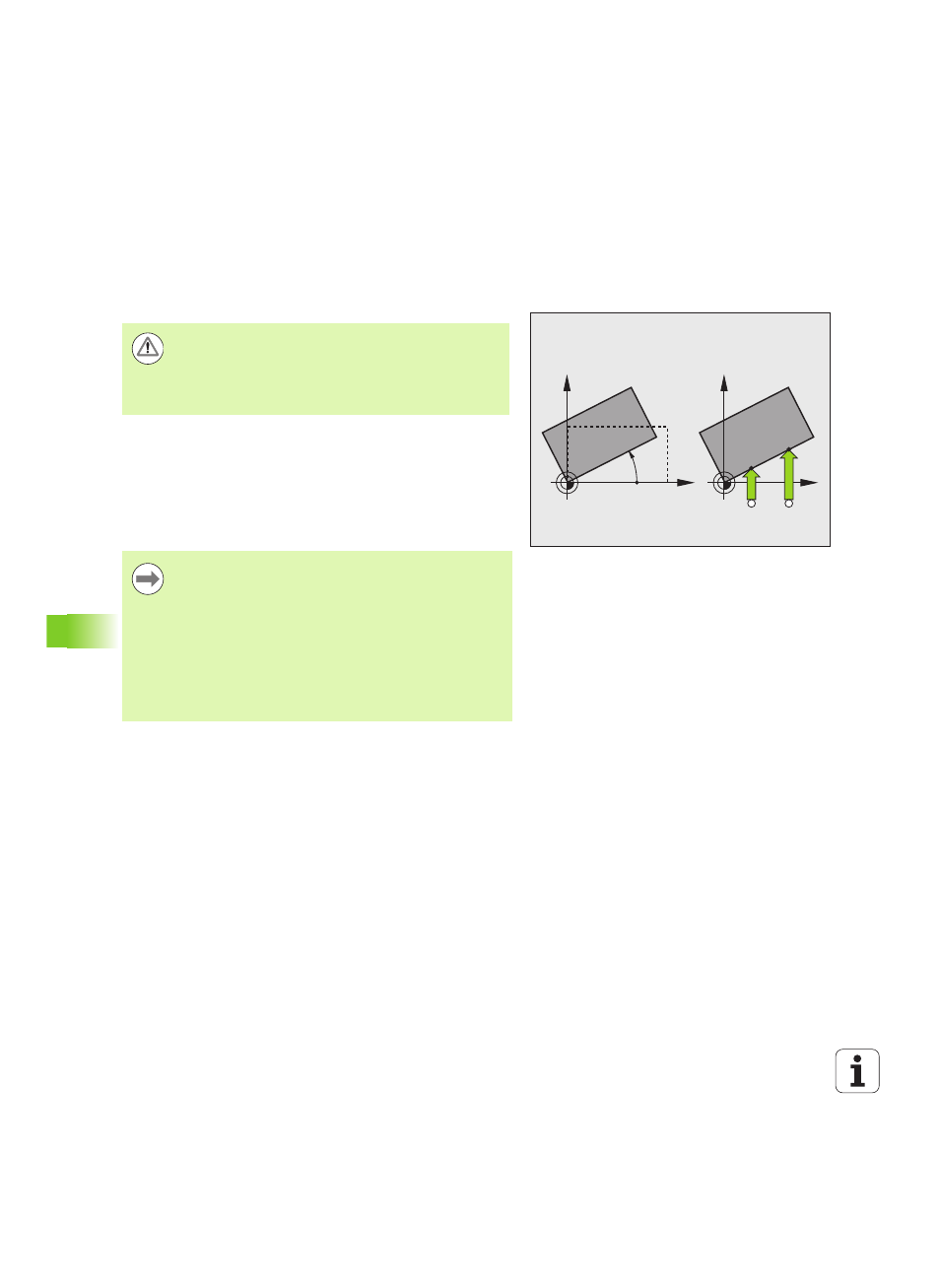

Pour cela, la TNC initialise l'angle de rotation avec la valeur d'un angle
que forme une face de la pièce avec l'axe de référence angulaire du
plan. Voir figure de droite.
La TNC mémorise la rotation de base en fonction de l'axe d'outil dans
les colonnes SPA, SPB ou SPC du tableau Preset.
X
Y
PA
X
Y
A B
HEIDENHAIN ne garantit les fonctions des cycles de
palpage que si les palpeurs HEIDENHAIN sont utilisés.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez initialiser 3D-ROT sur Actif
dans les modes manuel et automatique.
Pour mesurer le désalignement de la pièce, sélectionner le
sens de palpage de manière à ce qu'il soit toujours
perpendiculaire à l'axe de référence angulaire.
Pour que la rotation de base soit correctement calculée
lors de l'exécution du programme, vous devez
programmer les deux coordonnées du plan d'usinage dans
la première séquence du déplacement.
Vous pouvez aussi utiliser une rotation de base en
combinaison avec la fonction PLANE. Dans ce cas, activez
tout d'abord la rotation de base, puis la fonction PLANE.
