HEIDENHAIN TNC 320 151
5.3 Cor
rection d'outil

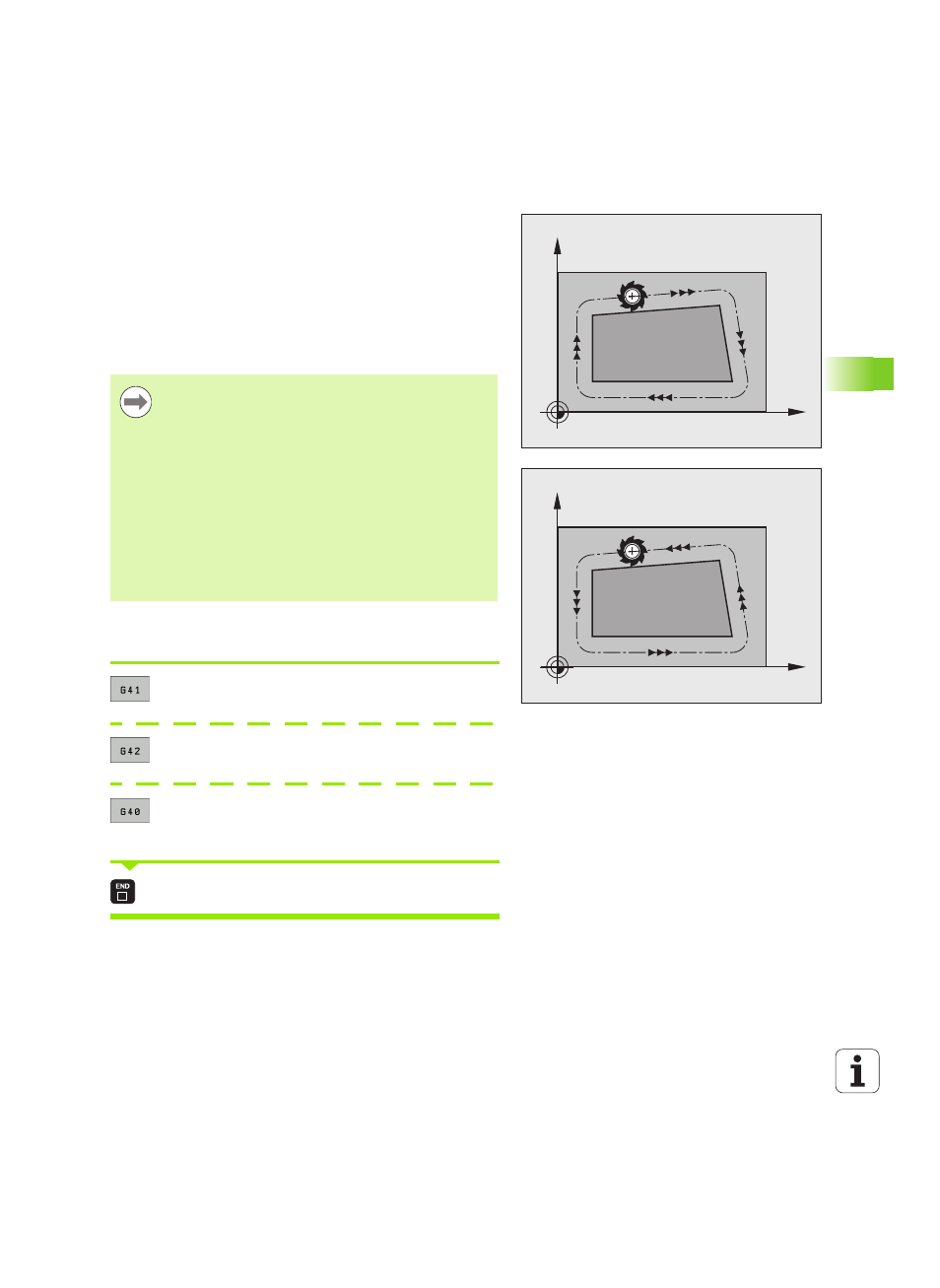

Contournages avec correction de rayon : G42 et G41
La distance entre le centre de l'outil et le contour programmé
correspond à la valeur du rayon de l'outil. „Droite“ et „gauche“
désignent la position de l'outil dans le sens du déplacement le long du
contour de la pièce. voir figures.
Introduction de la correction de rayon
Introduisez la correction de rayon dans une séquence G01 :
Déplacement d'outil à gauche du contour
programmé : sélectionner la fonction G41 ou
Déplacement d'outil à droite du contour programmé :
sélectionner la fonction G42 ou
Déplacement d'outil sans correction de rayon ou
annuler la correction de rayon : sélectionner la
fonction G40
Fermer la séquence : appuyer sur la touche END
X
Y
G41
X
Y
G42
G43 L’outil se déplace à droite du contour dans le sens de
déplacement
G42 L’outil se déplace à gauche du contour dans le sens de
déplacement
Entre deux séquences de programme dont la correction
de rayon G43 et G42 diffère, il doit y avoir au minimum une
séquence de déplacement dans le plan d'usinage sans
correction de rayon (par conséquent avec G40).
La TNC active une correction de rayon à la fin de la
séquence dans laquelle vous avez programmé la
correction pour la première fois.
Lors de la 1ère séquence avec correction de rayon
G42/G41
et lors de l'annulation avec G40, la TNC positionne
toujours l'outil perpendiculairement au point initial ou au
point final programmé. Positionnez l'outil devant le
premier point du contour ou derrière le dernier point du
contour de manière à éviter que celui-ci ne soit
endommagé.
