I - 3 Programmation du POSITIP
36 Guide de l'utilisateur POSITIP 855
Cycle chariotage
Le cycle chariotage vous permet d'usiner un épaulement suivant le
nombre de passes désiré.
Il vous suffit pour cela d'introduire seulement trois séquences dans
un programme:
• Séquence CYCL
• Coordonnée X
• Coordonnée Z
CYCL est une abréviation de l'anglais „cycle“. Le cycle chariotage
renferme toutes les données nécessaires à l'enlèvement de
copeaux.
Vous ne devez effacer aucune séquence dans un cycle complet.
Lors de l'usinage, le POSITIP affiche toujours après une séquence
CYCL le chemin restant pour les deux positions nominales situées
directement derrière elle dans le programme.

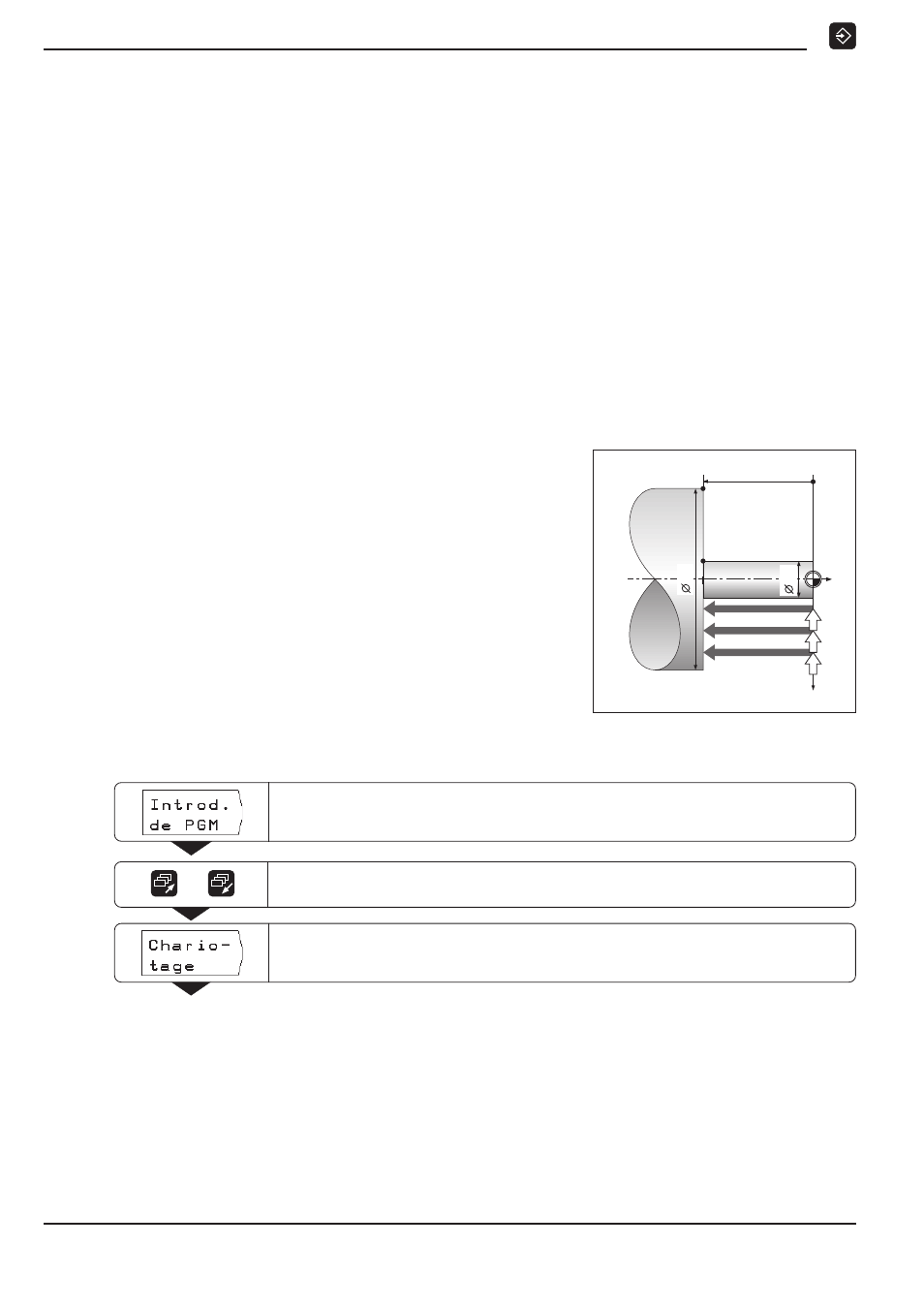

Exemple: Introduire le cycle chariotage dans le programme
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Exemple de programme: Usinage d'un épaulement suivant le nombre
de passes désiré
Diamètre de la pièce
avant usinage:
X = 50 mm
Diamètre de l'épaulement: X = 10 mm
Début de l'épaulement: Z = 0 mm
Fin de l'épaulement: Z = –30 mm
Feuilleter jusqu'au troisième menu de softkeys
/
Sélectionner le cycle chariotage .
L'écran affiche la séquence de programme CYCL 3.0 CHARIOTAGE .
Z
30
X
10 50
0
Sélectionner Introduction de PGM .
