I - 1 Principes de base pour les coordonnées de positions
POSITIP 855 Guide de l'utilisateur 11
Principes de base pour les coordonnées de positions
Z

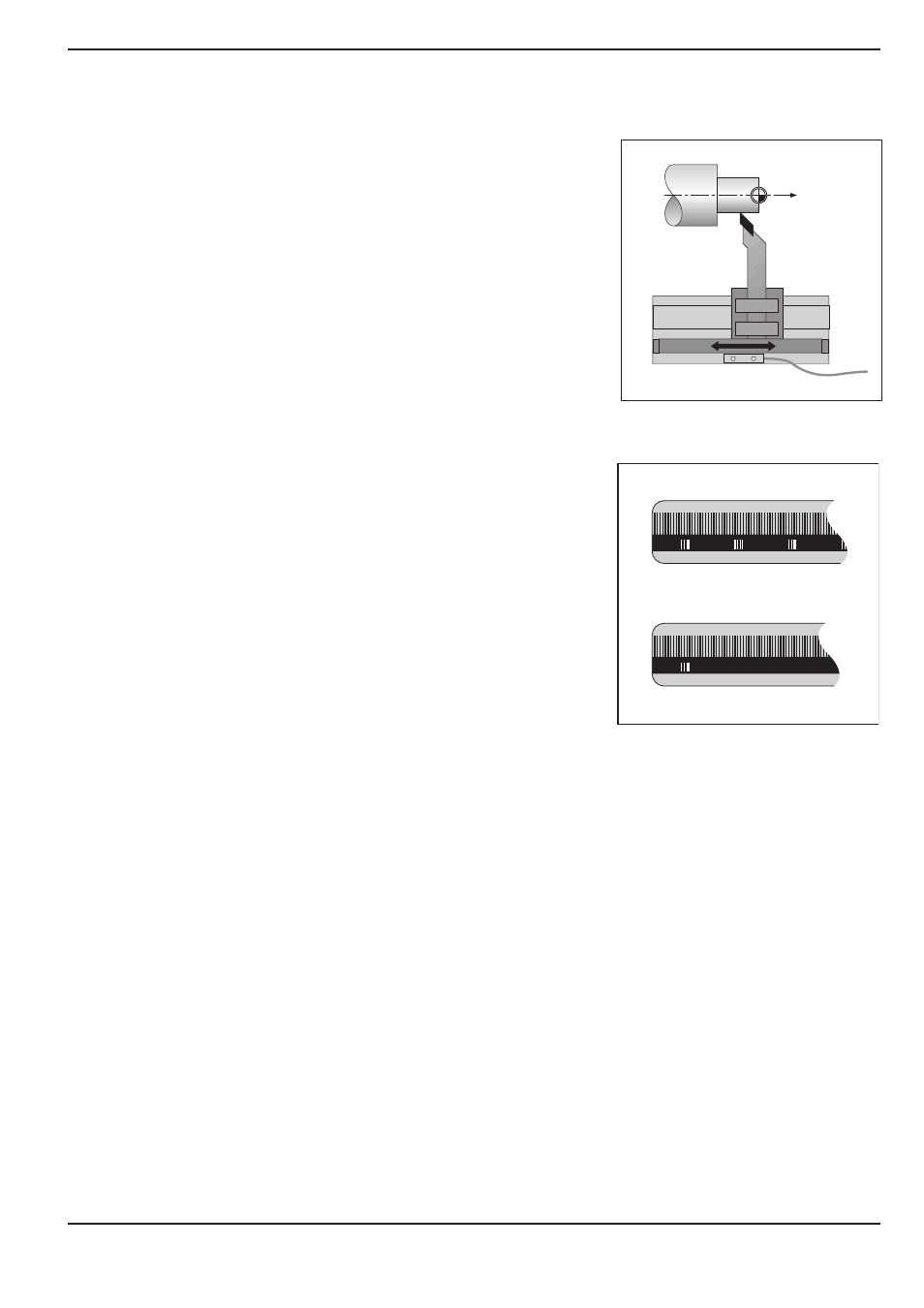

Fig. 9: Système de mesure de déplacement
sur un axe linéaire, ex. sur l'axe Z
Fig. 10: Règles - en haut avec marques de
référence à distances codées, en bas
avec une marque de référence
Systèmes de mesure de déplacement
Les systèmes de mesure de déplacement transforment les
déplacements des axes de la machine en signaux électriques.
Le POSITIP traite ces signaux, communique la position effective
des axes de la machine et affiche à l'écran cette position sous
forme numérique.
Lors d'une coupure de courant, la relation entre les chariots de la
machine et la position effective calculée est perdue. Grâce aux
marques de référence des système de mesure de déplacement et
à l'automatisme REF du POSITIP, vous pouvez rétablir cette
relation après la remise sous tension.
Marques de référence
Les systèmes de mesure de déplacement possèdent une ou plu-
sieurs marques de référence. A leur franchissement, ces marques
de référence génèrent un signal qui définit pour le POSITIP une
position de la règle comme point de référence (point de référence
règle = point de référence machine).
Lors du franchissement de ces points de référence, le POSITIP
retrouve à l'aide de l'automatisme REF la relation entre les chariots
d'axes et les valeurs d'affichage que vous aviez définis précé-
demment. Grâce aux systèmes de mesure avec marques de réfé-
rence à distances codées, il vous suffit pour cela de déplacer les
axes de la machine sur 20 mm max.
