50

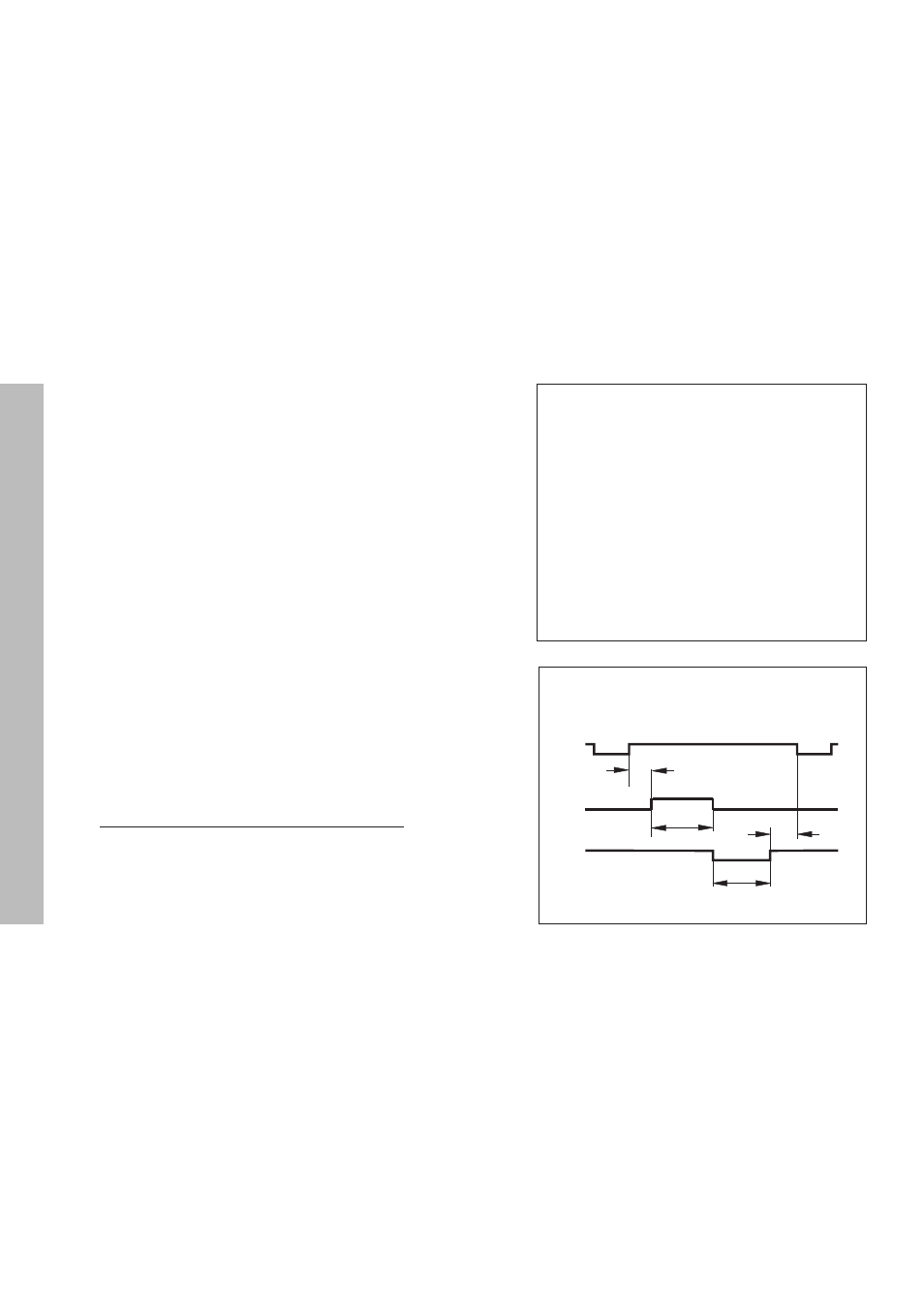

Retards lors de la sortie des données
Retard de mémorisation t
1
≤
0.5 ms
Sortie des données après t
2
≤
30 ms
Durée de régénération t
3
≥
0 ms
Durée pour la sortie des données en [s]
187 • nombre d'axes + 11 • nombre d'interlignes
t
D
=
vitesse en bauds
t2
t3
tD
CTRLB CTRLB
t1
Restitution des valeurs de mesure à partir de CTRL B
Si la visualisation de cotes enregistre le signal de contrôle STX
(CTRL B) via l'interface de données V.24/RS-232-C, elle restitue alors la
valeur de mesure correspondant à cet instant précis.
CTRL B est enregistré par la liaison RXD de l'interface de données et
les valeurs de mesure sont restituées par la liaison TXD.
Durée totale pour restitution de la valeur de mesure t
E
=t
1
+t
2
+ t
D
+ t
3
[s]
Restitution des valeurs de mesure
Programme en basic pour sortie des données:
10
L%=48
20 CLS
30 PRINT "V.24/RS232"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
* 1,08
