Initialisation du point de référence
Si vous désirez protéger en mémorisation les points de
référence, il faut tout d'abord que vous les franchissiez!
Après le franchissement REF, on peut soit initialiser de nouveaux
points de référence, soit activer ceux qui existent déjà.
Sélectionner le point de référence 1 ou 2.
Initialisation du point de r
é
fé
rence
Affleurer l'arête de la pièce avec l'outil, puis initialiser le point de
référence désiré (cf. exemple), ou bien affleurer deux arêtes et ini-
tialiser la ligne médiane comme ligne de référence. Dans cette
opération, les données de l'outil utilisé sont automatiquement prises
en compte (cf. „Corrections d'outils”).
Affleurer l'arête de la pièce avec le palpeur d'angles, puis initialiser
le point de référence désiré, ou bien palper deux arêtes et initialiser la
ligne médiane comme ligne de référence (cf. exemples). Le rayon et la
longueur de la tige de palpage sont automatiquement pris en compte
si ces valeurs ont été introduites dans les paramètres P25 et P26 (cf.
„Paramètres de fonctionnement”)..
Un point de référence initialisé une fois est ainsi appelé: Y
X
2
1
Z
R=5mm

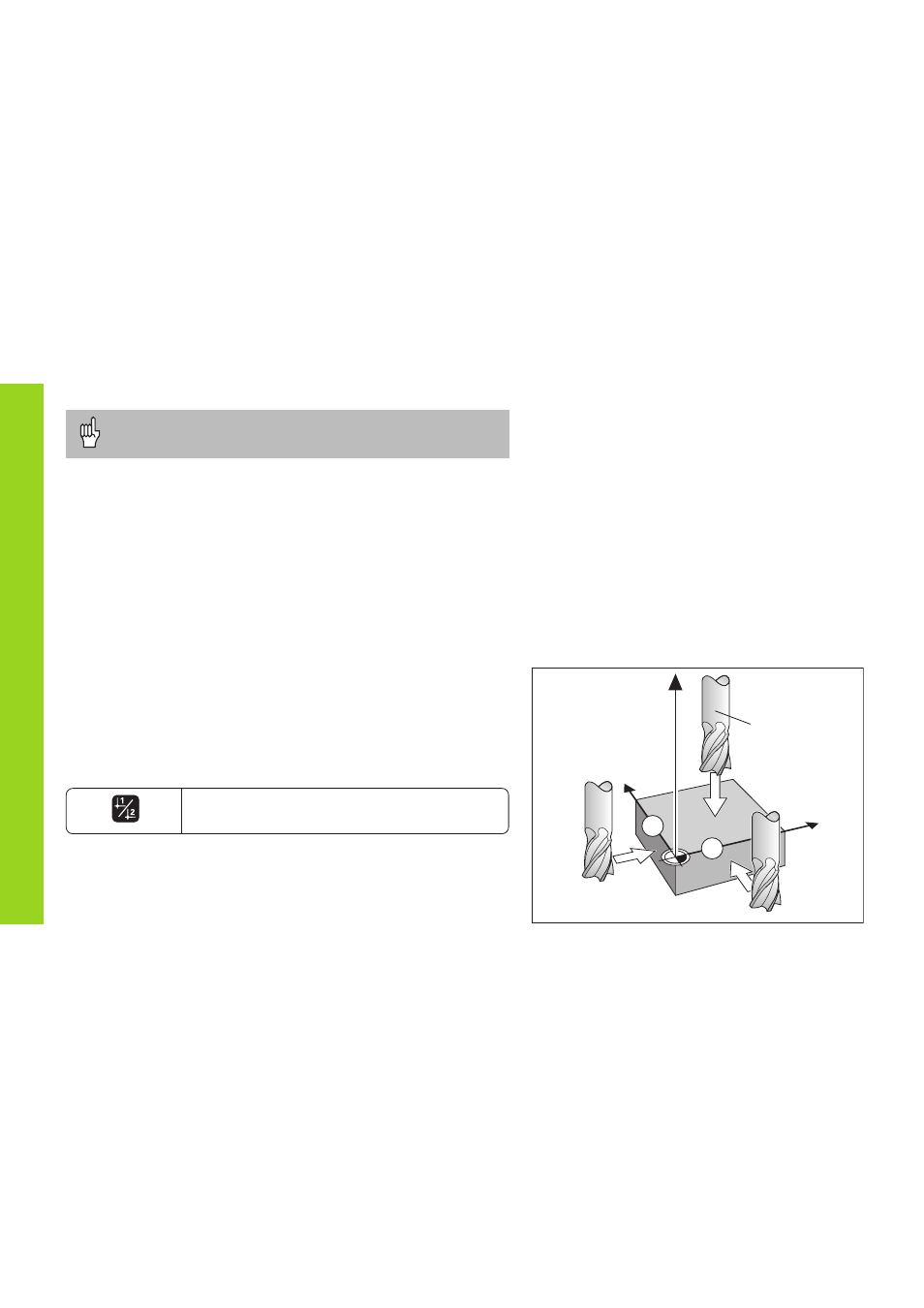

Initialisation du point de référence avec l‘outil
Exemple:
Plan d‘usinage X / Y
Axe d‘outil Z
Rayon d‘outil R = 5 mm
Suite chronologique des X – Y – Z
axes lors de l‘initialisation
des points de référence
Il existe plusieurs manières pour initialiser les points de référence:
