49
t2
t1
t3
tD
te te
Durée totale pour la restitution valeur de mesure t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
Pin 8 (0V)
Pin 12
Pin 14
Pin 8 (0V)
X10
X10

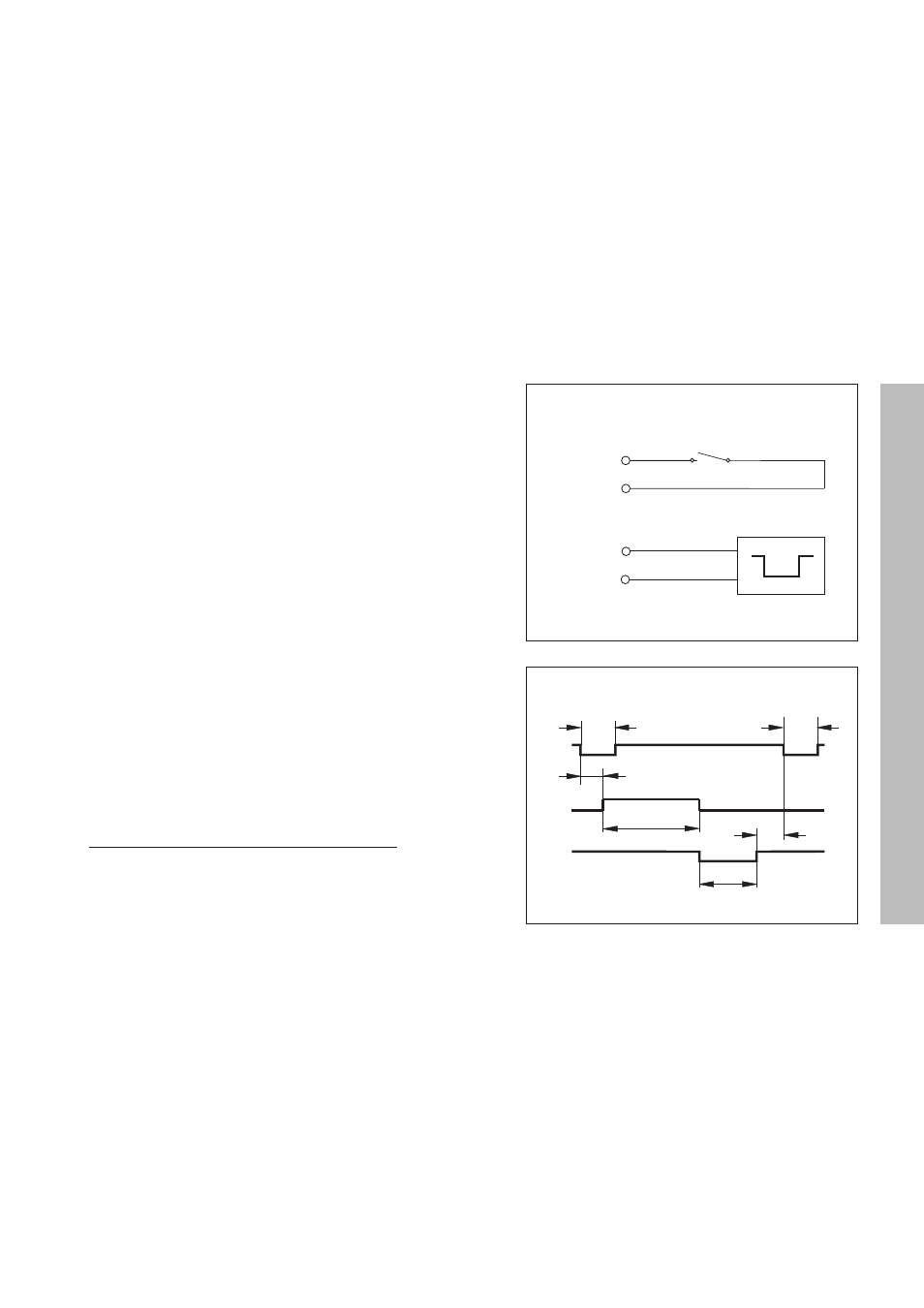

Restitution des valeurs de mesure
Restitution des valeurs de mesure par entrée „contact” et entrée
„impulsion”
La restitution des valeurs de mesure peut être déclenchée à partir des
entrées „contact” (plot 12 sur X10) et „impulsion” (plot 14 sur X10) si
ces entrées sont actives à 0 V.
Les valeurs de mesure sont restituées par la liaison TXD de l'interface
V.24/R-S232-C.
Sur l'entrée „contact”, il est possible de connecter un commutateur
(fermeture) disponible dans le commerce et permettant de générer
par fermeture à 0 V un signal pour la restitution des données.
L'entrée „impulsion” peut être commandée au moyen de composants
TTL (par ex. SN74LSXX).
Retards lors de la sortie des données
Durée du signal de mémorisation „impulsion” t
e
≥
1.2 µs
Durée du signal de mémorisation „contact” t
e
≥
7 ms
Retard de mémorisation avec „impulsion” t
1
≤
0.8 µs
Retard de mémorisation avec „contact” t
1
≤
4,5 ms
Sortie des données après t
2
≤
30 ms
Durée de régénération t
3
≥
0
Durée pour la sortie des données en [s]
187 • nombre d'axes + 11 • nombre d'interlignes
t
D
=
vitesse en bauds
* 1,08
