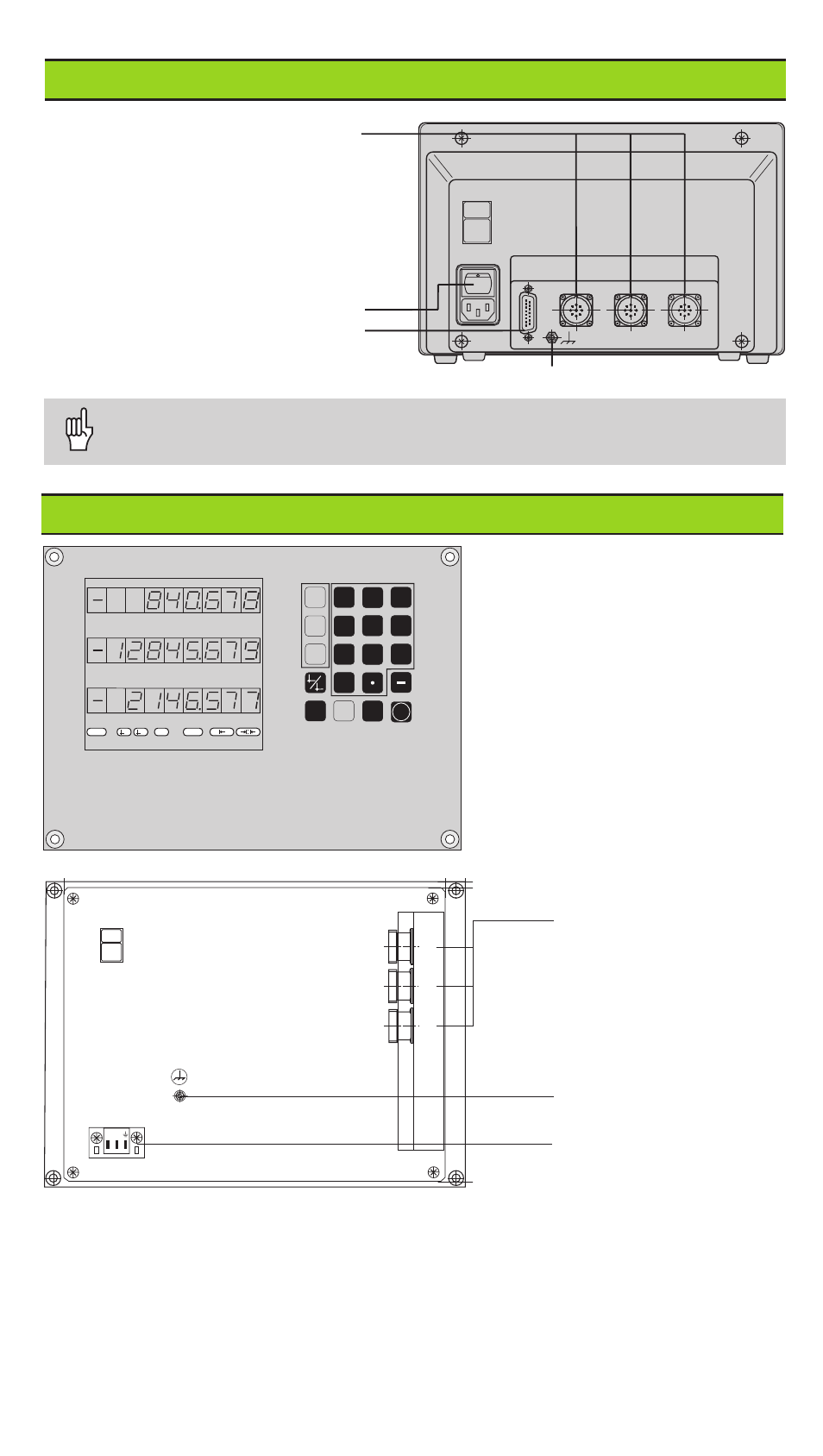

ND 520/ND560: Face arrière
X 2 X 1 X 3 X 10
Commutateur secteur
Entrées pour systèmes de mesure linéaire
HEIDENHAIN (ND 520: 2, ND 560: 3)
avec signaux de sortie sinusoïdaux
(7µA
CC
à 16 µA
CC
),
câble de raccordement
longueur 30 m max.,
fréquence d'entrée max. 100 kHz
Raccordement palpeur d'angles
Les interfaces X1, X2, X3 et X10 sont conformes à l'"isolation électrique du
secteur" selon EN 50 178.
MOD
0
Y
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL SPEC
FCT
1
2
in. SCL
Cotes d'encastrement:
Coupe face avant en [mm]:
259+0,5 ·198,5+0,5
Profondeur d'encastrement:
140 mm min.
PGM
XXXX
L1 N
X51
X1
X2
X3
Mise à la terre
Raccordement secteur
Entrées X1 à X3 pour
systèmes de mesure
linéaire HEIDENHAIN
avec signaux de sortie
sinusoïdaux
(cf. ci-dessus)
NDP 560: Face avant et face arrière
Mise à la terre
