Fonctions d'initialisation du point d'origine avec un outil
A la place du palpeur d'angles KT, vous pouvez également utiliser un outil avec
lequel vous affleurez les arêtes de la pièce.
Les fonctions permettant l'initialisation du point d'origine subissent les modifications
suivantes: Dans les fonctions de palpage, la visualisation de cotes
•
prend en compte le diamètre de l'outil et
• ne mémorise pas pas pas pas pas automatiquement la position de l'arête de la pièce affleurée.
Introduire le diamètre de l'outil:
➤ Introduisez le diamètre de l'outil dans le paramètre de fonctionnement P25.
Mémoriser l'arête de la pièce lorsque l'outil est positionné sur celle-ci:
➤ Appuyez sur la touche ENT.
Travailler avec facteurs échelle
Les visualisations de cotes peuvent augmenter ou diminuer la course de déplacement
de la valeur correspondant à un facteur échelle. Pour cela, vous introduisez le facteur
échelle séparément pour chaque axe dans le paramètre utilisateur P12 et activez la
fonction "Facteur échelle" dans le paramètre P11. Le champ clair SCL s'allume.

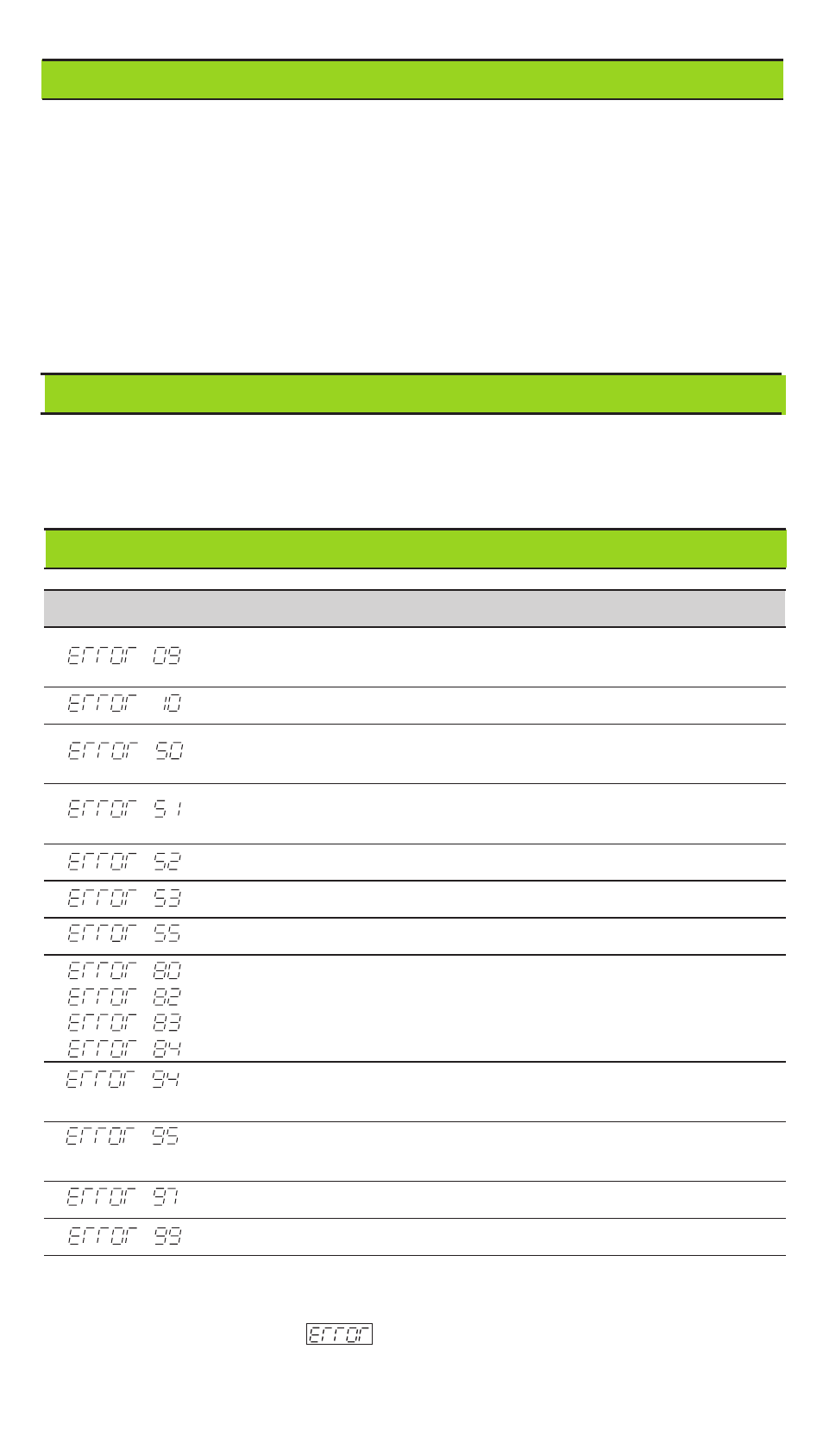

Messages d'erreur
Message Cause et effet
Course d'approche trop courte avec fonction pour l'initialisation
du point de référence (SPEC FCT)
Erreur introduire erronée
Signal système mesure trop petit (ex. système de mesure
encrassé)
Fréquence d'entrée pour entrée système de mesure trop élevée
(ex. si vitesse de déplacement trop élevée)
Signal système de mesure trop grand
Compteur interne dépassé
Erreur au franchissement des marques de référence
Effacer le message d'erreur: Mettre l'appareil hors tension!
Si l'erreur se reproduit: contacter le service après-vente!
Valeur de correction offset pour signaux des systèmes de mesure
effacées: contactez le service après-vente!
Valeurs de correction pour correction non-linéaire des défauts des
axes effacées
Points de réference effacés
Contrôler le paramètre de fonctionnement!
Tous les points décimaux sont allumés: la valeur de mesure est trop grande ou
trop petite: Initialisez un nouveau point de référence
Effacer le message d'erreur
Lorsque vous avez remédié à l'erreur, vous pouvez alors effacer le message d'erreur:
➤ Appuyez sur la touche CL.
