Fonctions pour initialiser l'origine avec le palpeur d'angles
Grâce au palpeur d'angles KT de HEIDENHAIN, les fonctions spéciales (de l'angl.
special functions) de votre visualisation de cotes vous permettent d'initialiser comme
ligne de référence une arête de la pièce ou la ligne médiane entre deux arêtes de la
pièce. Lors du palpage, les visualisations de cotes prennent en compte le diamètre
du palpeur d'angles introduit dans le paramètre P25.
Si vous travaillez avec le NDP 560, (sans raccordement pour palpeur d'angles) ou si
vous utilisez sur un ND 520 ou ND 560 les fonctions spéciales avec un outil, tenez
compte des remarques de la page suivante!

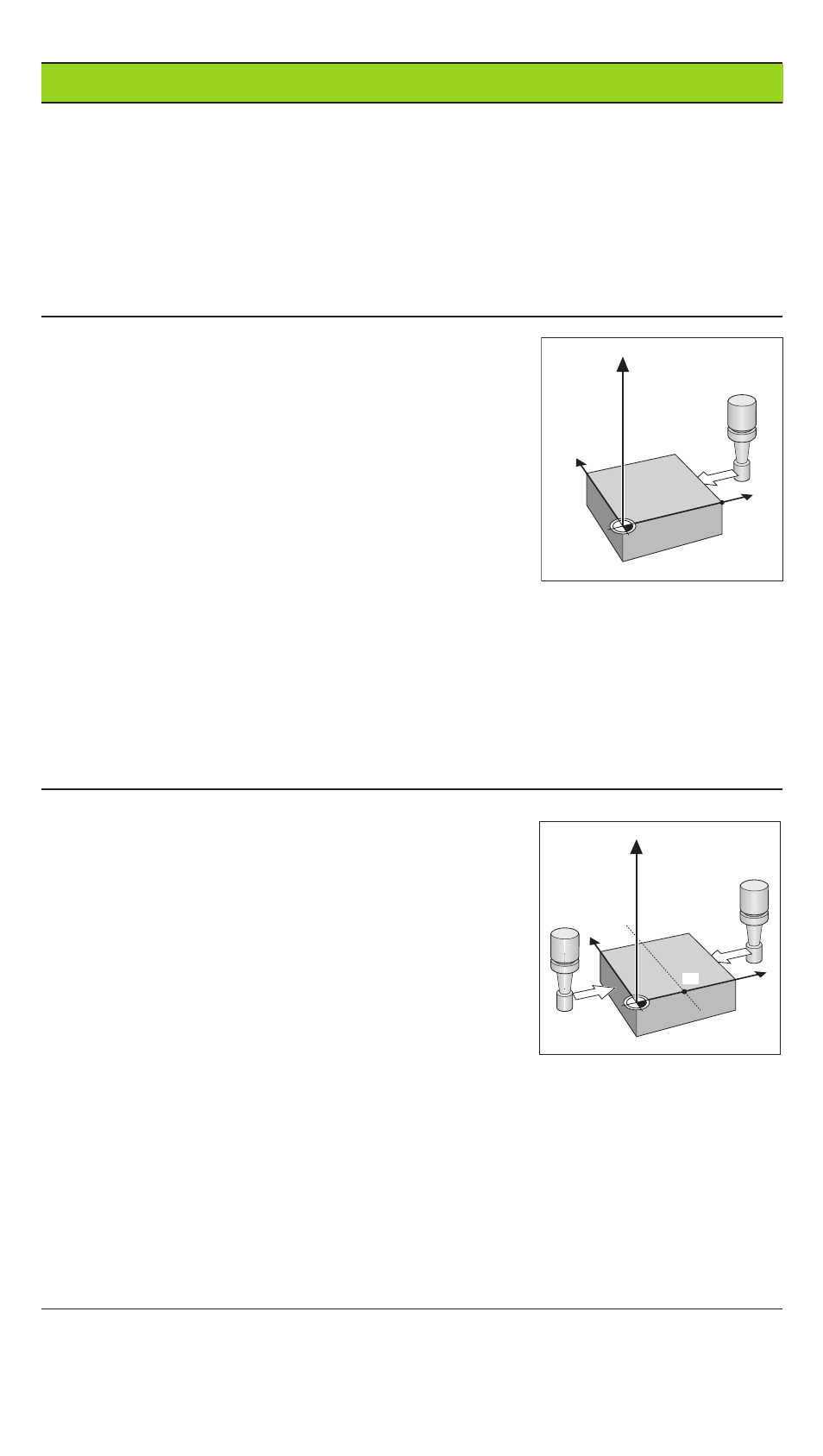

Initialiser arête de la pièce comme ligne de référence
➤ Sélectionnez le point de référence.
➤ Appuyez une fois sur la touche SPEC FCT.
Le champ clair "arête pièce comme ligne de
référence" clignote.
➤ Appuyez sur la touche ENT.
Le champ clair clignote.
➤ Sélectionnez l'axe de coordonnées à l'intérieur
duquel vous déplacez l'outil. L'axe de coordonnées
sélectionné est affiché en plus clair.
➤ Palpez la pièce avec le palpeur d'angles jusqu'à
la lampe du KT s'allume et que la visualisation
affiche la position de l'arête de la pièce.
➤ Introduisez la nouvelle coordonnée correspondant
à l'arête de la pièce qui a été affleurée.
➤ Appuyez sur la touche ENT.
La visualisation initialise l'arête de la pièce à cette nouvelle valeur et affiche la
position du palpeur d'angles se référant au nouveau point de référence.
La fonction est désactivée automatiquement.
Initialiser ligne médiane entre deux arêtes de la pièce comme ligne de référence
➤ Sélectionnez le point de référence.
➤ Appuyez deux fois sur la touche SPEC FCT.
Le champ clair "ligne médiane comme ligne
de référence" clignote.
➤ Appuyez sur la touche ENT. Le champ clair clignote.
➤ Sélectionnez l'ax de coordonnées à l'intérieur
duquel vous déplacez l'outil. L'axe de coordonnées
sélectionné est affiché en plus clair.
➤ Palpez la pièce avec le palpeur jusqu'à ce
que la lampe du KT s'allume et que le point
décimal clignote.
➤ Palpez la 2ème arête de la pièce avec le palpeur jusqu'à ce que la lampe du KT
s'allume et que la visualisation affiche la position de la ligne médiane. Le point
décimal est allumé.
➤ Introduisez la nouvelle coordonnée correspondant à la ligne médiane située entre
les deux arêtes de la pièce qui ont été affleurées.
➤ Appuyez sur la touche ENT.
La visualisation initialise la ligne médiane de la pièce à cette nouvelle valeur et
affiche la position du palpeur d'angles se référant au nouveau point de référence.
La fonction est désactivée automatiquement.
Désactiver les fonctions d'initialisation du point de référence
➤ Le champ clair de la fonction clignote: Appuyez sur la touche CL CL CL CL CL
➤ Le champ clair de la fonction est allumé: Appuyez sur la touche SPEC FCT.
Y
X
Z
X?
Arête de la pièce = ligne de
référence
Y
X
Z
X?
Ligne médiane = ligne de référence
