Tension d'alimentation et raccordement secteur
Alimentation à découpage à sélection automatique de la tension au primaire.
Plage de tension 100 V à 240 V (– 15 % à + 10 %), fréquence 48 Hz à 62 Hz,
Consommation ND510: 9 W, ND550: 12 W, Fusible secteur F 1 A dans l'appareil.
Section min. du câble secteur: 0,75 mm
2

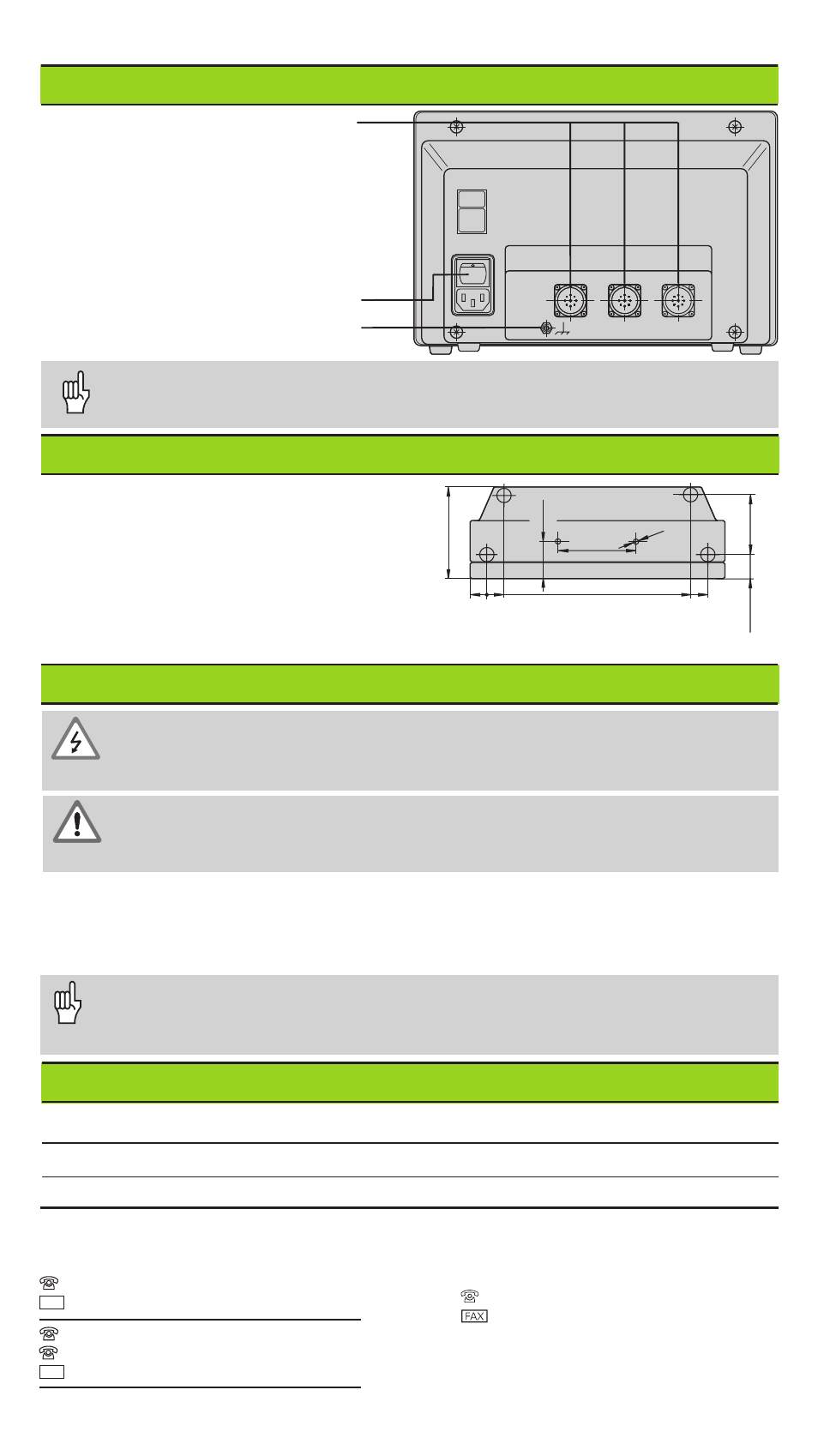

Face arrière
X2 X1 X3
Entrées pour systèmes de mesure linéaire
HEIDENHAIN (ND 510: 2, ND 550: 3)
avec signaux de sortie sinusoïdaux
(7µA
CC
à 16 µA
CC
),
câble de raccordement 20 m max.
fréquence d'entrée
50 kHz max. avec câble long. 6 m
(35 kHz / 10 m, 20 kHz / 20 m de câble)
Mise à la terre
Pose et fixation
Vous pouvez fixer la visualisation à plat ou
sur un pied orientable de HEIDENHAIN
(Id.-Nr. 281 619 01) au moyen de vis M4.
56
± 0.2
2.204
± .008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20
.79"
0
21
± 0.2
1
± .008"
209
± 0.2
8.228
± .008"
230
± 0.2
9.055
± .008"
92
3.622"
M4
43.3
1.704"
Risque de décharge électrique!
Avant d'ouvrir l'appareil, retirer la prise secteur!
Relier à la terre! La mise à la terre ne doit pas être interrompue!
Danger pour composants internes!
Ne brancher ou débrancher les connecteurs qu'après mise hors tension!
N'utiliser que des fusibles de rechange conformes aux fusibles d'origine!
Commutateur secteur
Les interfaces X1, X2, et X3 sont conformes à l'"isolation électrique du
secteur" selon EN 50 178.
281 615 33 · SW 246 119 02 · 10 · 2/99 · H · Printed in Germany · Sous réserve de modifications
Pour améliorer l'anti-parasitage, relier la prise de terre située sur la face
arrière de l'appareil au point de terre central de la machine.
Section min.: 6 mm²
Conditions d'environnement
Plage température Travail: 0 °C à + 4 5°C; stockage: – 30 °C à + 70 °C
Humidité Moyenne annuelle: F
rel
< 75%; humidité max.: F
rel, max
< 90%
Poids 2,3 kg
