Les visualisations de cotes ND 510 et ND 550 peuvent être raccordées aux systèmes
de mesure linéaire HEIDENHAIN générant des signaux sinusoïdaux.
Les systèmes de mesure linéaire possèdent une ou plusieurs marques de référence
- "à distances codées" notamment -. Lors du franchissement de la marque de
référence, un signal est émis, désignant cette position comme point de référence.
Lors de la remise sous tension, il suffit de repasser sur la marque de référence pour
que soit rétablie la relation entre les positions et les valeurs d'affichage qui a été
définie par initialisation du point de référence.
Avec les marques de référence à distances codées, une course de 20 mm max. est
suffisante pour rétablir, après remise sous tension, la relation entre les positions et les
valeurs d'affichage.
Mise en route
Mise en route
➤ Actionnez le commutateur secteur situé sur la face arrière de l'appareil.
L'affichage indique et le champ clair REF clignote.
Commuter sur l'exploitation des marques de référence
➤ Appuyez sur la touche ENT.
L'affichage indique la dernière valeur affectée à la position des marques de
référence, le champ clair REF est allumé et le point décimal clignote.
Franchir le point de référence sur chaque axe.
➤ Déplacez les axes les uns après les autres jusqu'à ce que l'affichage compte et
que le point décimal solt allumé.
La visualisation est prête à fonctionner.
Si vous ne désirez exploiter les marques de référence, appuyez sur la touche CL
au lieu de la touche ENT.

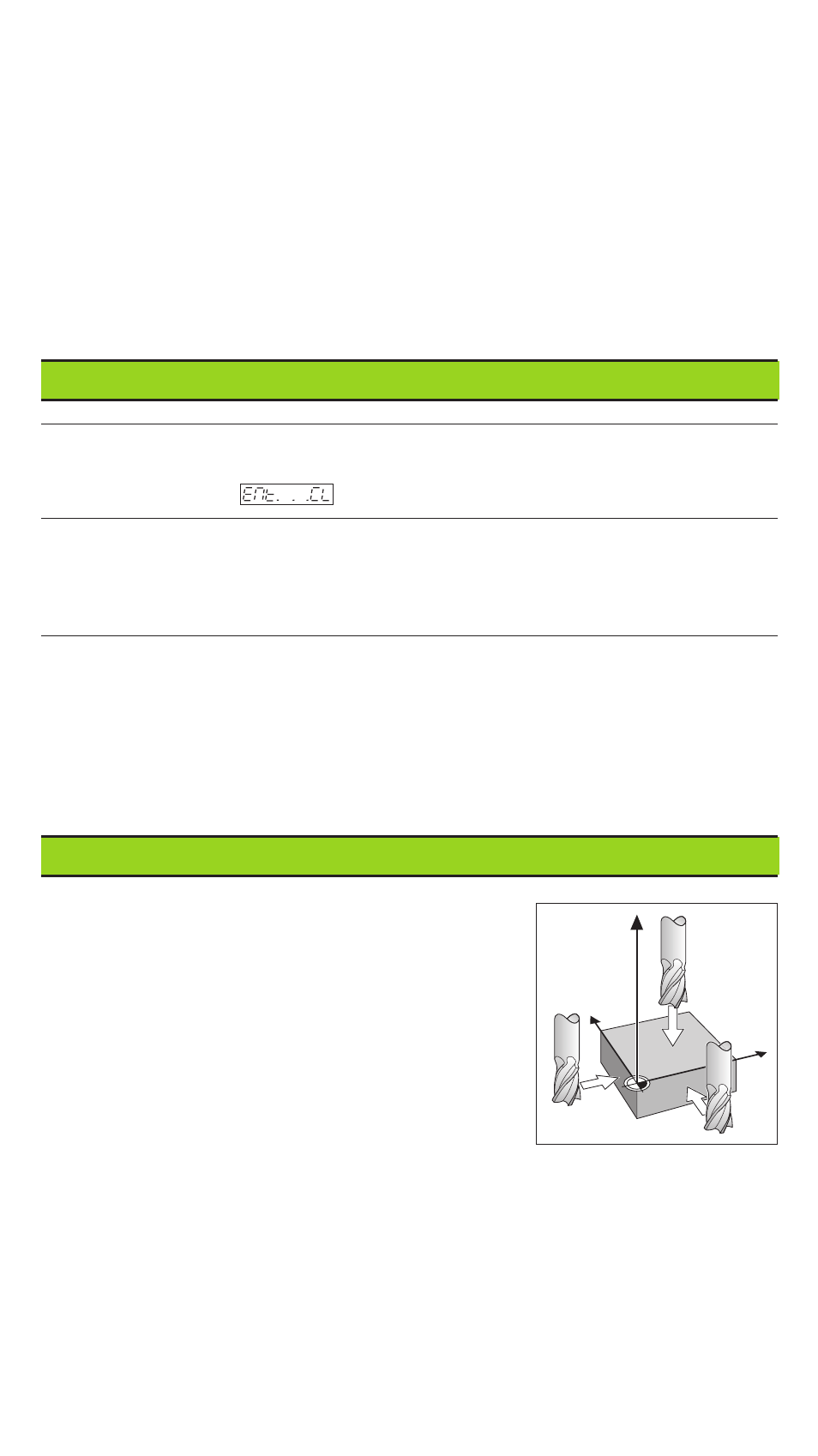

Initialisation du point de référence
En initialisant un point de référence, vous affectez
à une position donnée la valeur d'affichage
correspondante.
Vous pouvez définir deux points de référence différents.
Vous pouvez commuter de l'un à l'autre par simple
pression sur une touche
Utilisez le point de référence 2 si vous voulez afficher
les positions en valeurs incrémentales!
➤ Sélectionnez le point de référence.
➤ Sélectionnez l'axe de coordonnées dans lequel
vous déplacez l'outil, l'axe X, par exemple.
➤ Venez affleurer la pièce avec l'outil.
➤ Introduisez la position du centre de l'outil sur le clavier décimal, par exemple,
X = – 5 [mm]. Le signe moins ne peut être introduit que si au moine un chiffre
est déjà affiché.
➤ Appuyez sur la touche ENT.
La visualisation mémorise la valeur numérique pour cette position d'outil.
Pour initialiser la valeur d'affichage d'un autre axe, procéder de même.
Y
X
Z
Affleurement avec l'outil
