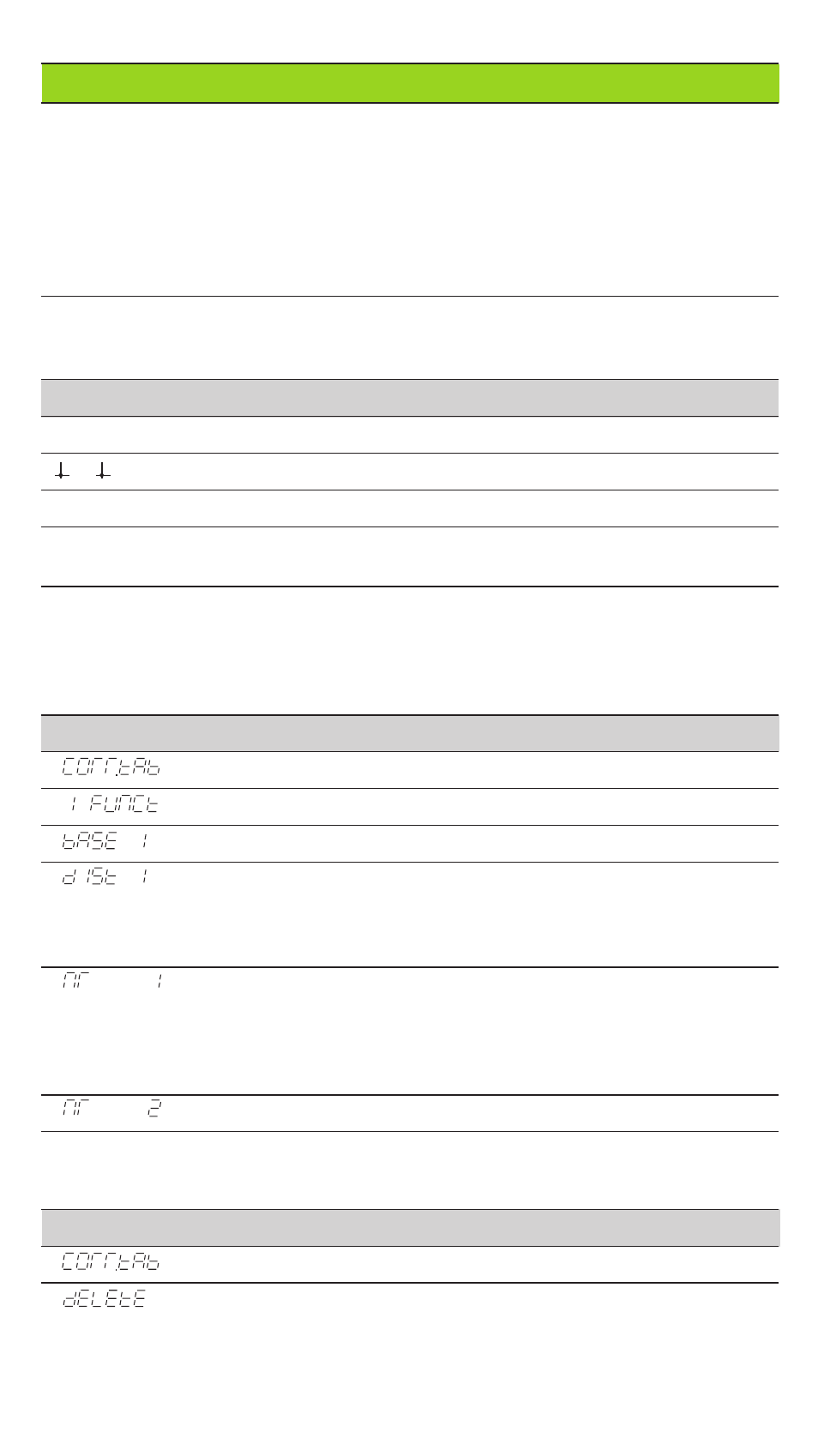

Correction d'axes non-linéaire
Si vous désirez travailler avec la correction d'axes non-linéaire, vous devez:
•
activer la fonction à l'aide du paramètre P40.
•
franchir les points de référence après la mise sous tension.
•
introduire les valeurs de correction dans le tableau.
Sur chaque axe, vous pouvez introduire des valeurs de correction sur 16 points
d'appui. Pour rechercher ces valeurs avec un système de mesure comparateur
HEIDENHAIN, par exemple le VM 101, vous devez sélectionner l'affichage REF.
Sélectionner le tableau des valeurs de correction
➤ Sélectionnez le paramètre de fonctionnement P00 et introduisez le code 105 296.
Pour l'introduction, utilisez les touches suivantes:
Touche
Fonction
MOD
Mémoriser valeur introduite et sélectionner paramètre suivant.
1 / 2
Mémoriser valeur introduite et sélectionner paramètre précédent.
SPEC FCT
Sélectionner l'affichage REF.
ENT
•
Mémoriser l'introduction.
•
Quitter le tableau des valeurs de correction.
CL
•
Effacer l'introduction.
•
Effacer toutes les valeurs de correction.
➤ Introduisez les paramètres et valeurs de correction de la manière suivante:
Affichage
Introduction
Introduire l'axe à corriger, par ex. X.
Introduire l'axe source d'erreur, par ex. X, soit X = F(X).
Introduire le point de référence sur l'axe source d'erreur.
Introduire l'écart entre les points de correction sur l'axe source
d'erreur, par ex. 14 (= 2
14
µm = 16,384 mm).
Valeur min. d'introduction: 10 (= 1,024 mm)
Valeur max. d'introduction: 23 (= 8388,608 mm)
Sélectionner le point de correction n° 1. Pendant que vous
appuyez sur la touche MOD, vous apercevez le n° du point de
correction. En relâchant la touche MOD, vous voyez dans la ligne
supérieure les coordonnées du point de correction sélectionné.
Dans la ligne inférieure, introduisez la valeur de correction.
Introduire tous les points de correction suivants.
Effacer toutes les valeurs de correction:
Affichage
Introduction
Appuyer sur la touche CL.
Appuyer sur la touche ENT. Les valeurs de correction sont
effacées.
