41
Interface de données V.24/RS-232-C (X31)
Vitesse en bauds
Restitution des valeurs de mesure avec CTRL B
Si la visualisation enregistre le signal de contrôle STX (CTRL
B) via l'interface de données V.24/RS-232-C, elle restitue alors
la valeur de mesure correspondant à cet instant précis. CTRL
B est enregistré par la liaison RXD de l'interface de données
et les valeurs de mesure sont restituées par la liaison TXD.
Les valeurs de mesure peuvent être réceptionnées et
mémorisées par un programme terminal (par ex. Hyper-
terminal, contenu dans la fourniture de Windows® ).
Le programme en basic de droite illustre la structure d'un
programme pour la restitution des valeurs de mesure.
Durées caractéristiques à la sortie de la valeur de mesure
Procédure Durée
Retard de mémorisation t
1
£ 1 ms
Restitution de la valeur de mesure après t
2
£ 50 ms
Durée de régénération t
3
³ 0
La durée augmente lorsque les fonctions sont
activées (par ex. cycle de mesures avec affichage
de la différence des valeurs)..
Durée du transfert de la valeur de mesure
t
D
= [s]

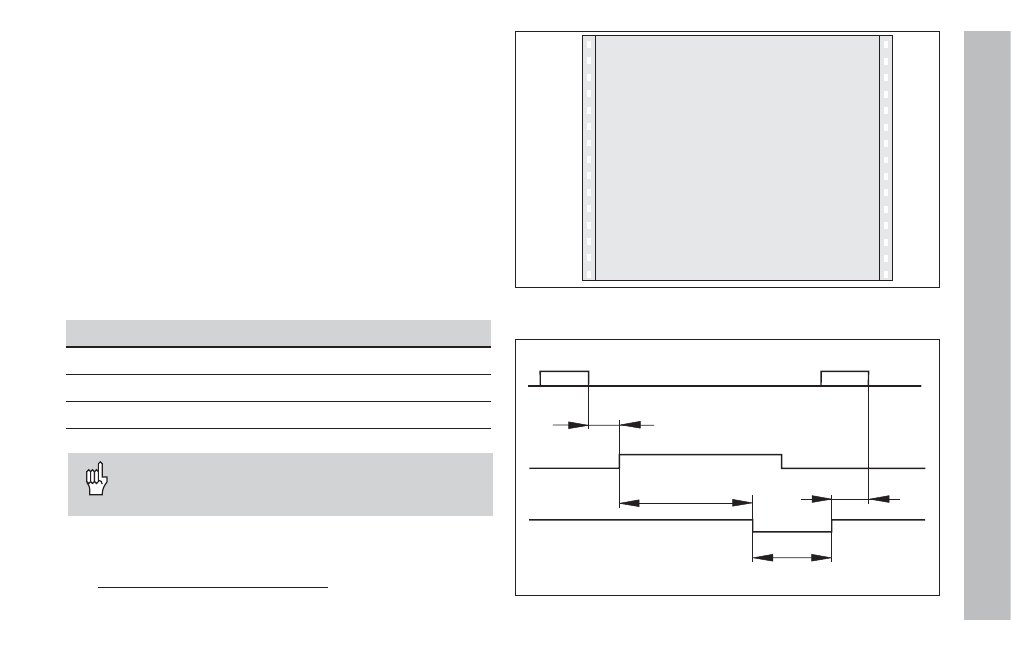

Durées du signal à la sortie de la valeur par „Ctrl B“
Programme en BASIC pour la restitution de la valeur de
mesure par „Ctrl B“
10 L%=18
20 CLS
30 PRINT "V.24/RS-232-C"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 • nombre d'interlignes)
