172 ± 0.2
6.77 ± .008"
140 ± 0.2
5.51 ± .008"
15 °
Pose
et
fixation
Pose et fixation
Vous pouvez fixer le ND 231 B à plat sur un support au
moyen de vis M4 (cf. figure ci-contre).
Les visualisations de cotes ND 231B peuvent également être
empilées. Des adhésifs (compris dans la fourniture)
permettent d'empêcher que les visualisations ne glissent.

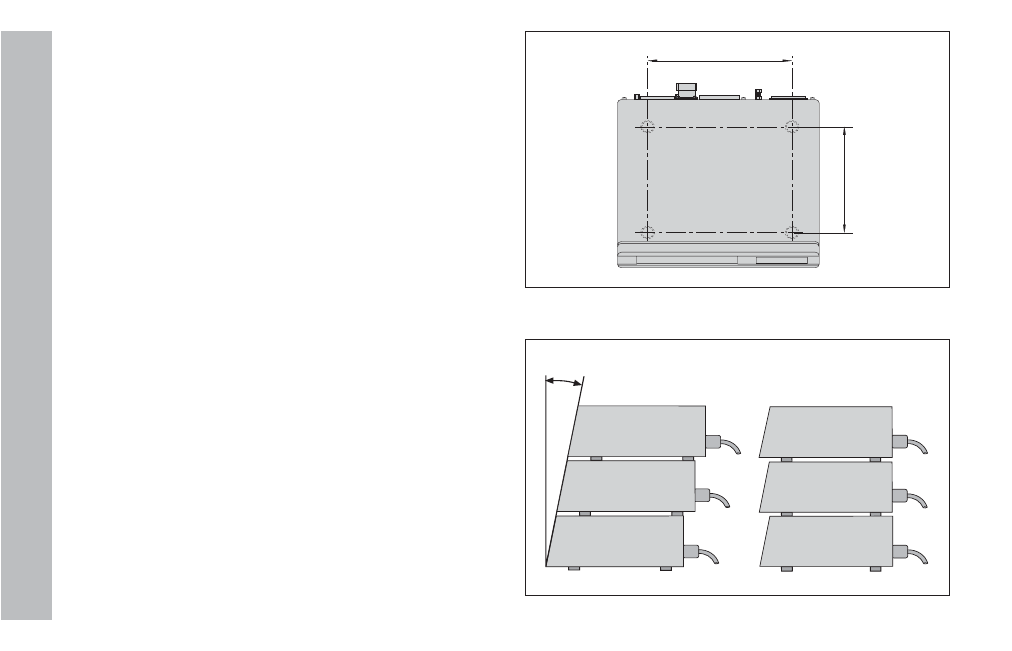

Positions des trous de fixation du ND
Alternatives pour l'empilage des visualisations
