Face arrière de l'appareil, accessoires

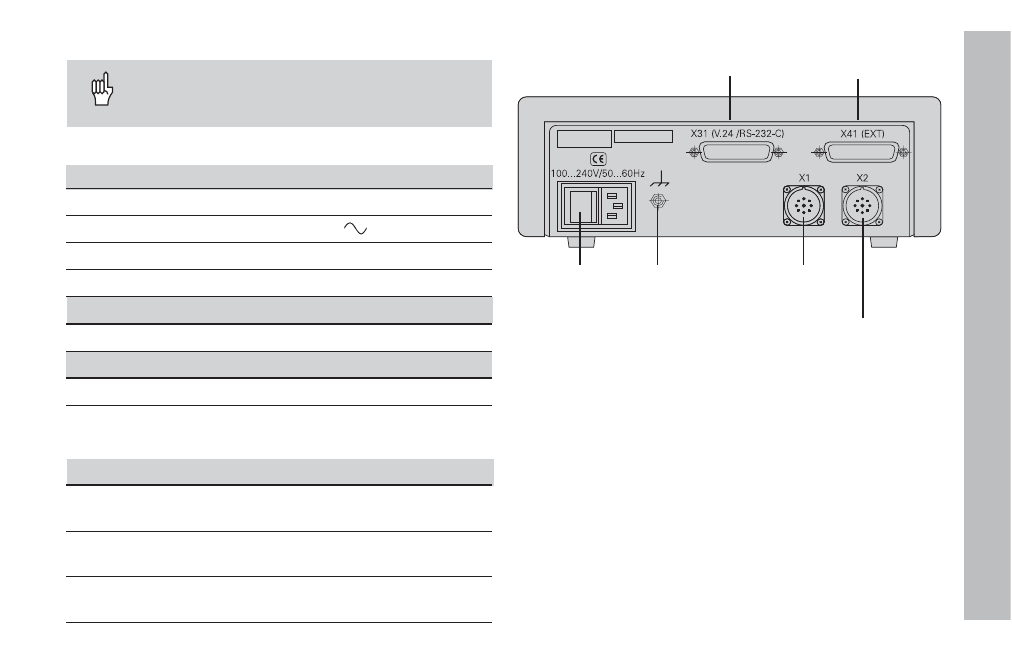

Face arrière de l'appareil
Les interfaces X1, X2, X31 et X41 sont conformes
à l'„isolation électrique du secteur“ selon la
norme EN 50 178!
Entrée système de mesure X1/X2
Embase HEIDENHAIN
9 plots
Signaux d'entrée
11 µA
CC
Longueur max. du câble de raccordement
30 m
Fréquence d'entrée max.
100 kHz
Interface de données V.24/RS-232-C (X31)
Raccordement Sub-D 25 plots (femelle)
Entrées/sorties à commutation EXT (X41)
Raccordement Sub-D 25 plots (mâle)
Accessoires
Connecteurs
Prise (femelle)
25 plots pour raccord. Sub-D X41
Id.-Nr. 249 154-ZY
Prise (mâle)
25 plots pour raccord. Sub-D X31
Id.-Nr. 245 739-ZY
Câble de transfert des
3 m, 25 plots pour raccordement
données, complet
Sub-D X31 Id.-Nr. 274 545-01
Prise secteur
Mise à
la terre
Interface de données
Raccordement
Sub-D
Entrée X1 pour un
système de mesure
linéaire 11 µA
cc
HEIDENHAIN
Entrée X2 pour un
système de mesure
linéaire 11 µA
cc
HEIDENHAIN
