La visualisation de cotes ND 261 est destinée au raccordement de systèmes de
mesure angulaire HEIDENHAIN avec signaux de sortie sinusoïdaux – ND 261 A
pour 11 µA
CC
(Id.-Nr. 283 482 ..) ou ND 261 V pour 1 V
CC
(Id.-Nr. 322 352 ..).
Les systèmes de mesure angulaire possèdent une marque de référence ou
plusieurs marques de référence „à distances codées“.
Lors du franchissement de la marque de référence, un signal est émis, désignant
cette position comme point de référence. Lors de la remise sous tension, il suffit de
repasser sur le point de référence pour que soit rétablie la relation entre les positions
et les valeurs d'affichage qui a été définie par initialisation du point de référence.
Avec les marques de référence „à distances codées“, un déplacement de 10° ou
20° est suffisante pour rétablir, après remise sous tension, la relation entre les
positions et les valeurs d'affichage.

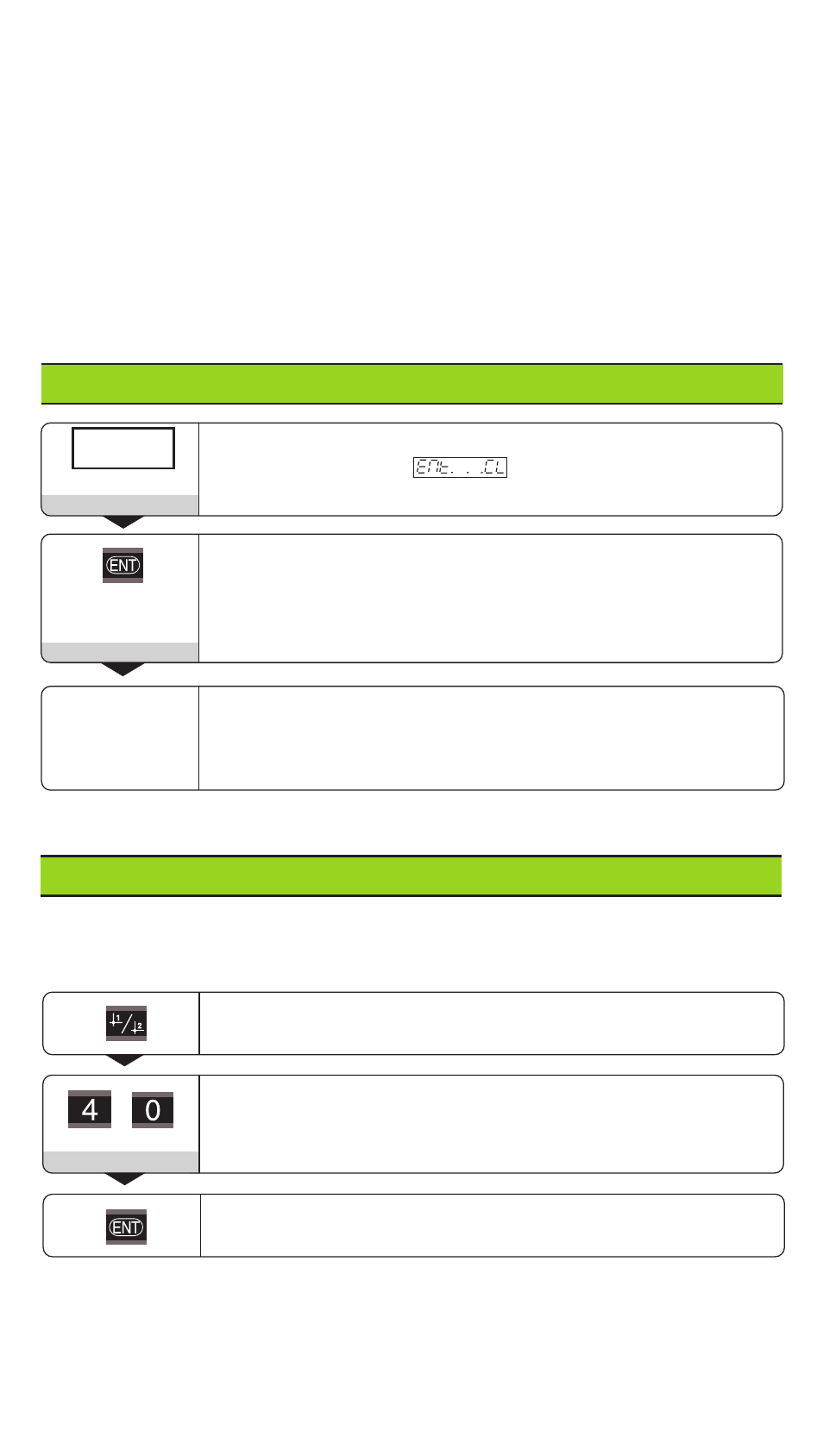

Mise sous tension
5 , 6 9 7
Ent...CL
Initialisation du point de référence
En initialisant un point de référence, vous affectez à une position donnée la valeur
d'affichage correspondante.
Avec le ND 261, il vous est possible de définir deux points de référence différents.
0 ➤1
4 0
Commuter sur l'exploitation des marques de référence.
• L'affichage indique la dernière valeur affectée à la
position des marques de référence
• Le champ clair REF est allumé.
• Le point décimal clignote.
Franchir le point de référence.
Se déplacer jusqu'à ce que l'affichage compte et que le point
décimal ne clignote plus.
La visualisation est prête à fonctionner.
Mise en route affichage (commutateur sur face arrière).
• L'affichage indique
.
• Le champ clair REF clignote.
Si vous ne désirez pas exploiter les marques de référence, appuyez sur la touche CL
au lieu de la touche ENT.
Sélectionner le point de référence 1 ou 2.
Introduire une valeur numérique, par ex. 40.
Vous pouvez aisément commuter entre les deux points de référence. Utilisez le
point d'origine 2 si vous désirez afficher des valeurs incrémentales!
Prendre en compte la valeur numérique introduite.
