Règle de mesure à l'intérieur Marques de référence
du système de mesure linéaire à distances codées
Marques de référence
Les palpeurs de mesure MT possèdent une marque de
référence.
D'autres systèmes de mesure linéaire ou angulaire photo-
électrique peuvent également comporter une ou plusieurs
marques de référence – „à distances codées“ notamment.
Lors d'une coupure de courant, la relation entre la position du
système de mesure et la position affichée est perdue. Grâce
aux marques de référence des systèmes de mesure de
déplacement et à l'automatisme REF de la visualisation de
cotes, vous pouvez rétablir sans problème cette relation
après la remise sous tension.
Lors du franchissement des marques de référence, un signal
est émis, désignant cette position sur la règle comme point
de référence. La visualisation de cotes rétablit simultané-
ment les relations entre la position du système de mesure et
les valeurs d'affichage que vous avez définies précédem-
ment.
Grâce aux marques à distances codées, il vous suffit pour
cela d'effectuer avec les systèmes de mesure linéaire un
déplacement max. de 20 mm (pour une période de division
de 20 µm), et de 10° ou 20° selon la version du système de
mesure angulaire utilisé.
Marque de référence

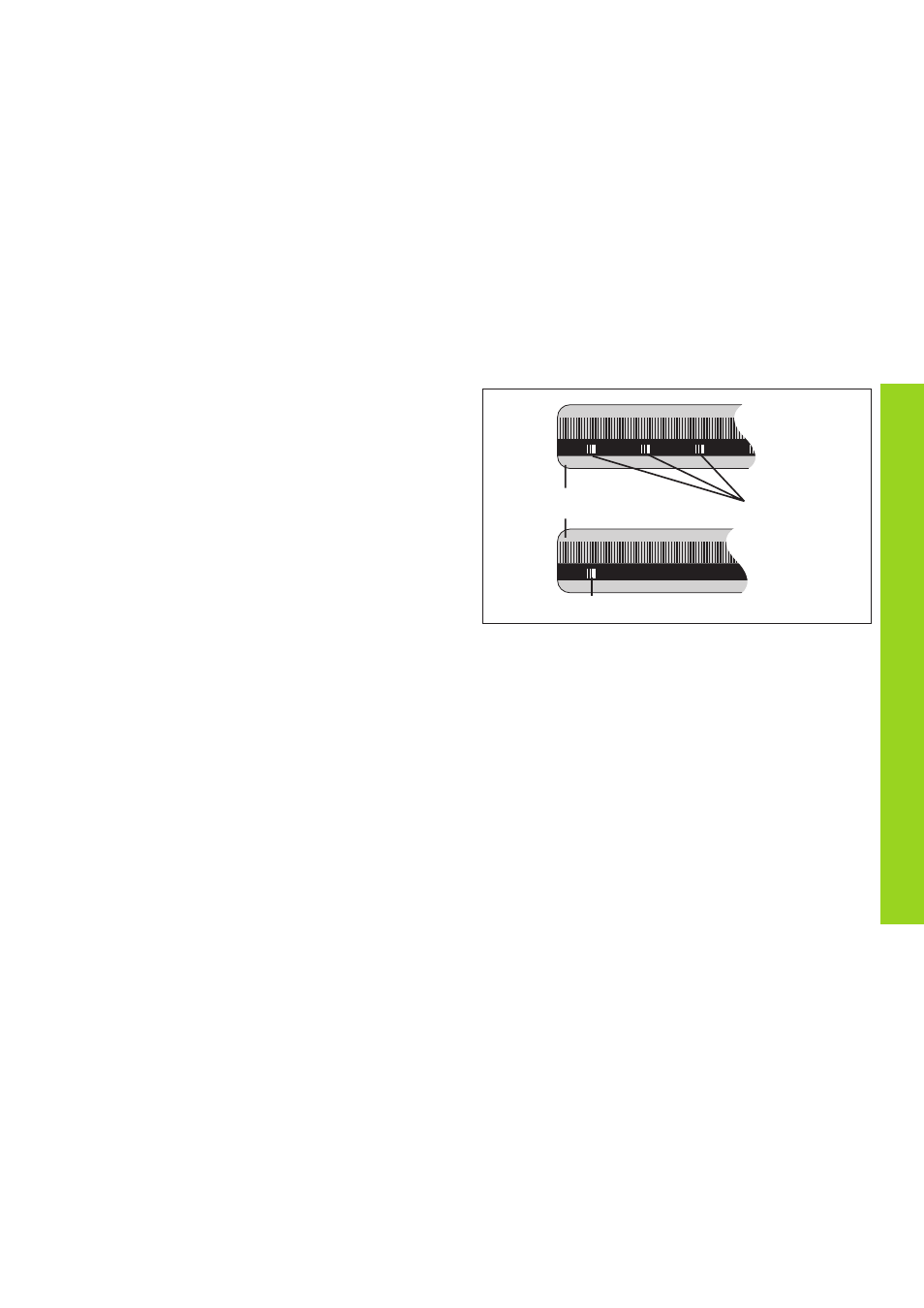

Marques de référence sur les systèmes de mesure linéaire
Marques de référence
