Pose et fixation
Vous pouvez fixer le ND 281 B à plat sur un support au
moyen de vis M4 (cf. figure ci-contre).

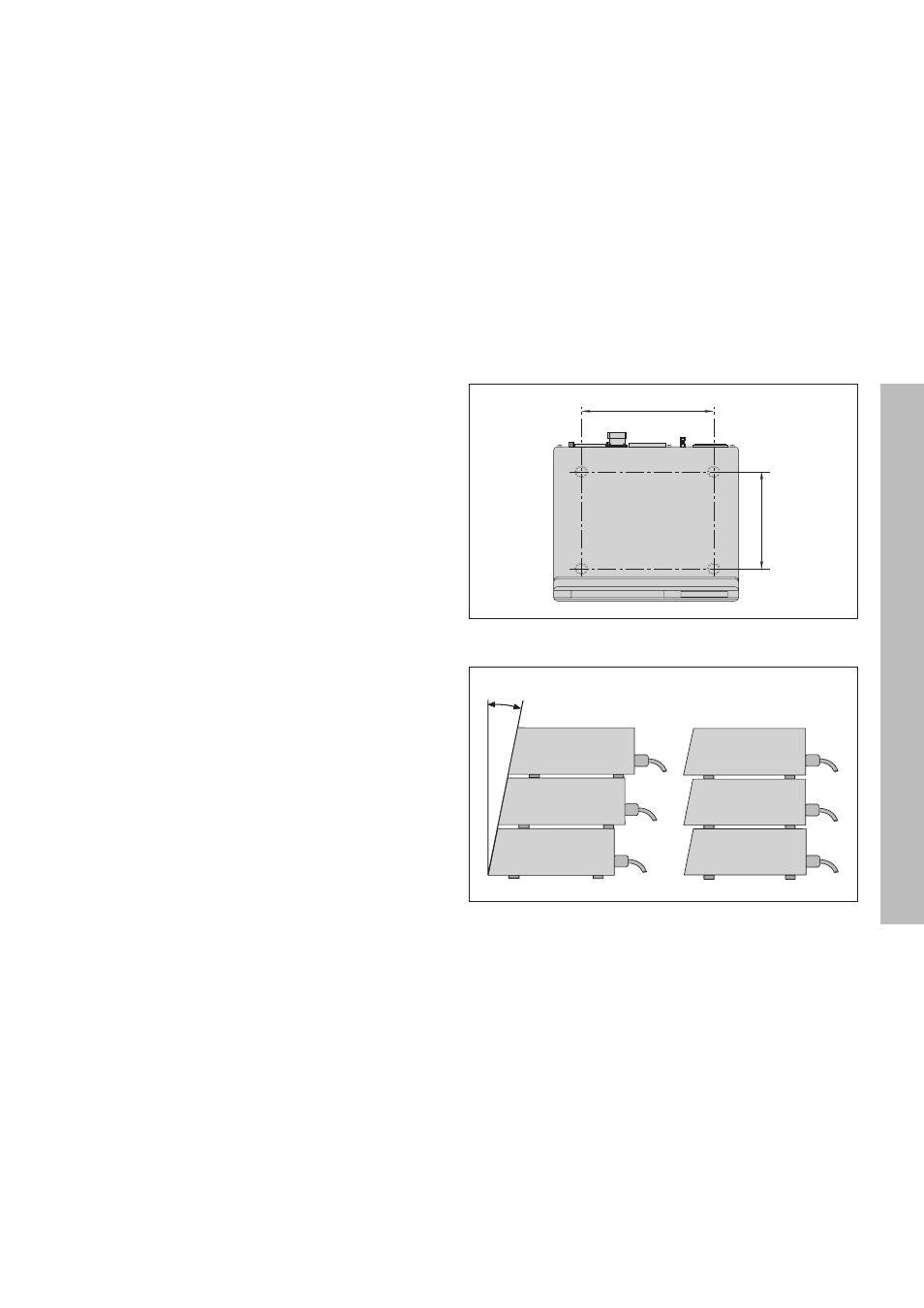

Positions des trous de fixation du ND
Alternatives pour l'empilage des visualisations
172 ± 0.2
6.77 ± .008"
140 ± 0.2
5.51 ± .008"
Les visualisations de cotes ND 281B peuvent également être
empilées. Des adhésifs (compris dans la fourniture)
permettent d'empêcher que les visualisations ne glissent.
15 °
Pose et fixation
