Classification
En mode classification, la visualisation compare la valeur
affichée à une „limite“ haute et une „limite“ basse de
„classification“. Vous activez ou désactivez le mode
classification à l'aide du paramètre de fonctionnement P17.
Introduire les limites de classification
Vous introduisez les limites de classification dans les para-
mètres P18 et P19 (cf. „Paramètres de fonctionnement“).
Signaux de classification
Les champs clairs et les sorties à commutation de la sortie
Sub-D EXT (cf. X41) permettent de classifier la valeur affichée.
Affichage Signification
= = = = = Valeur mesure dans les limites de classification
< < < < < Valeur inférieure à la limite basse de
classification
> > > > > Valeur supérieure à la limite haute de
classification

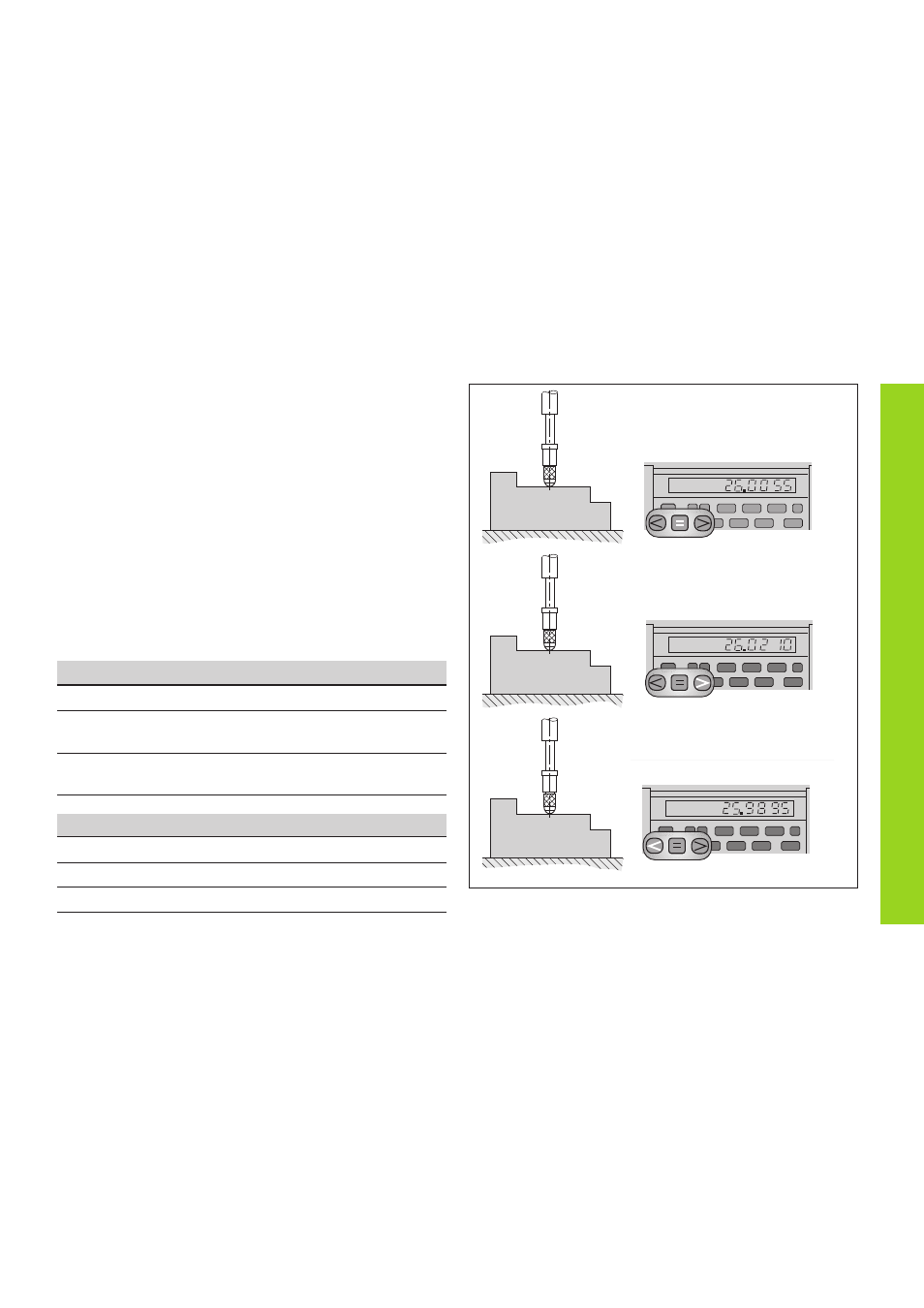

Paramètres de fonctionnement pour la classification
P17 CLASS. Classification ACT/INACT.
P18 CLASS.B. Limite basse de classification
P19 CLASS.H. Limite haute de classification Exemple: Limite haute de classification = 26,02 mm
Limite basse de classification = 26,00 mm
Pièce 1
Pièce 2
Pièce 3
Classification
rebut
bonne
retouche
