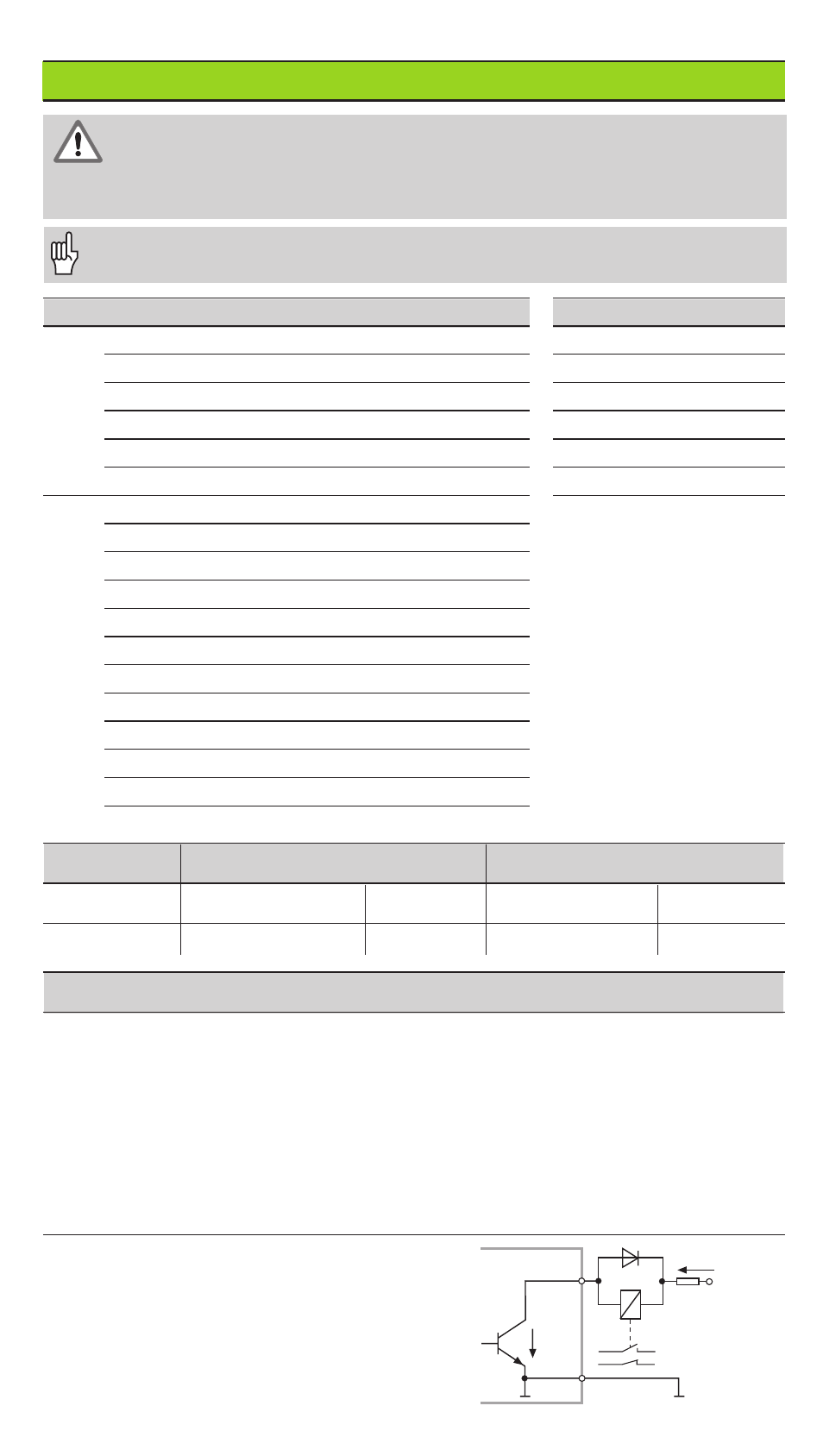

Raccordement Sub-D EXT (25 plots, mâle)
Plot Fonction
Plot Fonction
15
Val. mesure
≥
limite commut. A1 (P62)
1
0 V
16
Val. mesure
≥
limite commut. A2 (P63)
10
0 V
17
Val. mesure < limite basse classif. (P18)
12
non raccordé
18
Val. mesure > limite haute classif. (P19)
13
non raccordé
19
Erreurs (cf. Messages d'erreur)
11
libre
14
Valeur d'affichage = zéro
20
libre
2
RAZ affichage, effacer message d'erreur
21
libre
3
Initialiser l'affichage à valeur de P79
25
Aborder les marques de référence
4
Ignorer les signaux de référence
5
Lancer le cycle de mesures
6
Sél. ext. valeur affich. avec cycles mes.
7
Afficher mini du cycle de mesures
8
Afficher maxi du cycle de mesures
9
Afficher différence de MAX – MIN
22
Impulsion: restituer valeur de mesure
23
Contact: restituer valeur de mesure
24
Désactiver la sortie de données BCD
Niv. signal
Low
High
Entrées
–0,5 V
≤
U
≤
0,9 V
I
≤
6 mA
3,9 V
≤
U
≤
15 V
Sorties
U
≤
0,4 V
I
≤
100 mA
U
≤
32 V
I
≤
10 µA
Description des signaux d'entrée et de sortie
Signaux d'entrée
• Commande par contact à 0 V ou
niveau Low par composant TTL
• Résistance „Pull-up“ interne 1 k
Ω
• Durée min. d'impulsion: t
≥
30 ms, avec RAZ/init.
rapide: t
≥
30
µ
s
• Pause min. d'impulsion: t
≥
30 ms, avec RAZ/init.:
t
≥
1,5 ms; avec RAZ/init. rapide: t 30
≥
ms
• Retard RAZ/initialisation: sortie données rapide t
v
≤
25 µs;
sortie données lente t
v
≤
2 ms
Siganux de sortie
• Sorties „Open-Collector“,
actives Low
• Retard jusqu'à émission
du signal: t
v
≤
8 ms
• Durée min. signal pas-
sage à zéro, limite com-
mutation A1, A2: t
0
≥
180 ms
Les durées sont plus élevées lorsque les fonctions sont actives (ex. classification)
Sorties
Entrées
Danger pour composants internes!
La tension d'utilisation externe doit être en „basse protection de sécurité“
suivant la norme EN 50 178.
Ne relier charges inductives -ex. relais- qu'avec diode de roue libre!
N'utiliser que du câble blindé!
Relier le blindage au carter du connecteur!
Afficher valeur de
mesure actuelle
ACTL: Entrées 7, 8
et 9 inactives ou
plus d'une entrée
active parmi celles-ci.
B
UCE
E
C
Pin 1.10
0 V
+ UB
≤
32 V
I
≤
100 mA
