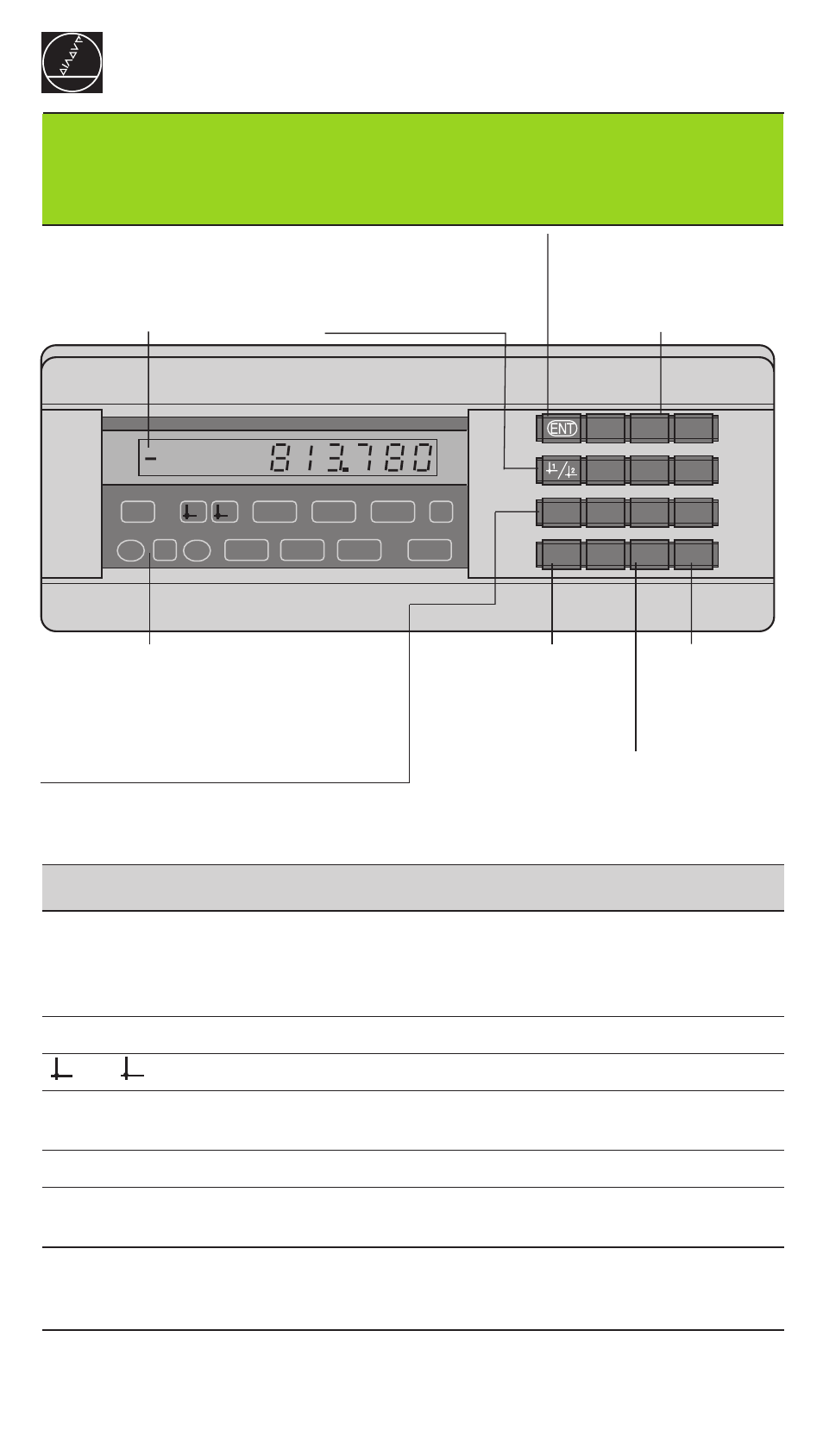

Travailler avec la visualisation de cotes
ND 286
HEIDENHAIN
Champ clair Signification
REF Si les points décimaux ne clignotent plus:
La marque de référence a été franchie – les origines sont
protégées en mémorisation.
clignotant: l'affichage attend que l'on appuye sur ENT ou CL.
in. Valeurs de positions affichées en pouce (inch).
1 / 2 Point de référence 1 / point de référence 2 a été sélectionné.
PRINT clignotant: l'affichage attend que l'on appuye sur ENT pour la
sortie des données
SET clignotant: l'affichage attend validation des valeurs d'introduction.
< / = / > Classification: Valeur mesure inférieure à limite basse classifica-
tion /dans les limites /supérieure à la limite haute de classification.
MIN / MAX Cycle mesures: mini / maxi /
DIFF / ACTL différence max. (MAX–MIN) / valeur de mesure actuelle.
clignotant: confirmer le choix de la valeur à afficher.
START Cycle de mesures en cours.
clignotant: affichage attend signal START du cycle de mesures.
HEIDENHAIN
REF 2 1 SET START PRINT in.
MIN ACTL MAX DIFF = < >
7 8 9
4 5 6
1 2 3
0
.
– CL
MOD
affichage valeur effective et
d'introduction (LED avec 7
segments, 8 décades et signe) • sélection de l'origine
• feuilleter en arrière
dans liste paramètres Clavier décimal
• prise en compte introduct.
• Initialisation affichage à
valeur de P79 (P80!)
affichage d'état avec champs clairs • touche de signe
• Réduire la valeur
du paramètre
• Point décimal
• Augmenter la
valeur du
paramètre
• effacer valeur introduite
• RAZ de l'affichage (P80!)
• CL + MOD:
sélectionner liste des
paramètres
• CL + nb de 2 chiffres:
sélection de paramètre
• effacer paramètre intro-
duit et afficher n° de
paramètre
• commutation de l'affichage:
MIN / MAX / DIFF / ACTL / START / PRINT
• choisir liste des paramètres à la mise en route
• feuilleter vers l'avant dans liste paramètres
