Face arrière, Tension d'alimentation et raccordement secteur, Conditions d'environnement – HEIDENHAIN ND 286 Manuel d'utilisation
Page 10: Pose et fixation, 75 %; humidité max.: f, 90 % poids 1,5 kg
X1
X33 (BCD)
X41 (EXT)
100 ... 240 V
50 ... 60 Hz

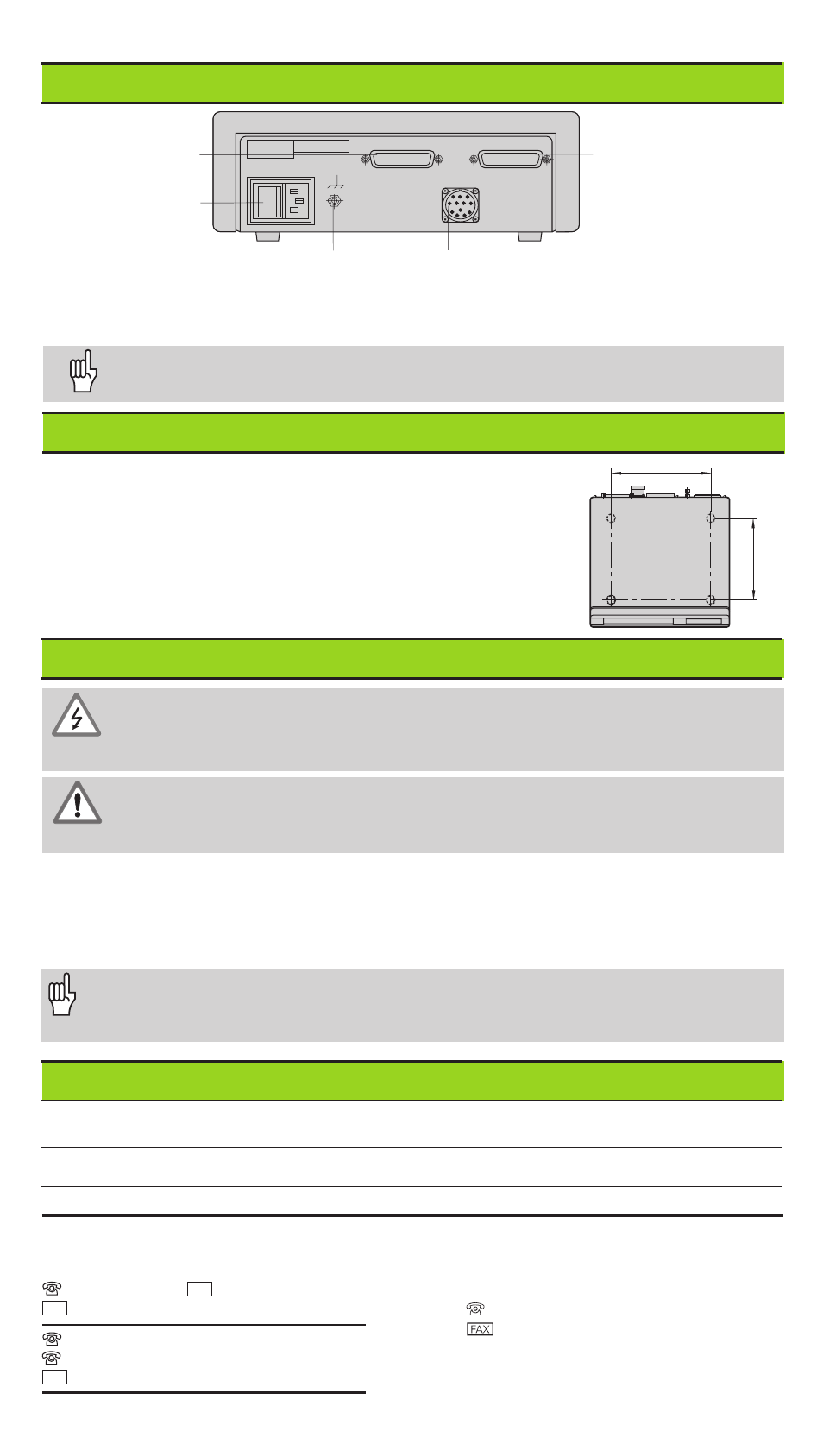

Face arrière
Interface données
BCD
Les interfaces X1, X33 et X41 sont conformes à l'„isolation électrique du
secteur“ selon EN 50 178.
Commutateur
secteur
Mise à la terre
Entrée pour système de mesure linéaire
HEIDENHAIN avec signaux de sortie
rectangulaires (TTL), câble raccordement
50 m max., distance entre les fronts: 175 ns
Raccordement
Sub-D EXT
278 530-36 · SW 246 115 05 · 1.5 · 2/2000 · H · Printed in Germany · Sous réserve de modifications
Danger pour les composants internes!
Ne brancher ou débrancher les connecteurs qu'après mise hors tension.
N'utiliser que des fusibles de rechange conformes aux fusibles d'origine.
Risque de décharge électrique!
Avant l'ouverture du boîtier, retirer la prise secteur.
Raccorder à la terre! La mise à la terre ne doit jamais être interrompue.
Tension d'alimentation et raccordement secteur
Alimentation à découpage à sélection automatique de la tension au primaire.
Plage de tension 100 V à 240 V (– 15 % à + 10 %), fréquence 48 Hz à 62 Hz,
Consommation 8 W typ., fusible secteur F 1 A dans l'appareil.
Section min. du câble secteur: 0,75 mm
2
Conditions d'environnement
Plage température
Travail: 0 °C à +45 °C; stockage –30 °C à +70 °C
Humidité
Moyenne annuelle: F
rel
< 75 %; humidité max.: F
rel, max
< 90 %
Poids
1,5 kg
HEIDENHAIN FRANCE sarl
Post Box 62
2, Avenue de la Cristallerie
F-92316 Sèvres
01 41 14 30 00
01 41 14 30 30
Pour améliorer l'antiparasitage, reliez la prise de terre sur la face arrière de
l'appareil au point de terre central de la machine (section min. du câble de
liaison: 6 mm
2
)
Pose et fixation
Vous pouvez fixer la visualisation à plat sur un support au
moyen de vis M4.
Les visualisations peuvent également être empilées. Des
adhésifs (compris dans la fourniture) permettent
d'empêcher que les visualisations ne glissent.
172
±
0.2
6.77
±
.008"
140
±
0.2
5.51
±
.008"
