91
ENTRETIEN
Feux
Remplacement du boîtier de phare
1. Retirer les deux vis sur les coins inférieurs avant du boîtier de phare.
2. Soulever légèrement le boîtier tout en appuyant sur les languettes
situées à l’arrière de ce boîtier.
3. Soulever le couvercle du boîtier et débrancher le faisceau de câblage
de l’indicateur de vitesse.
4. Débrancher le faisceau de fils du phare.
5. Utiliser un petit tournevis pour retirer les joints toriques des pattes
de montage de phare.
6. Tirer le boîtier du phare vers le haut pour le libérer des languettes de
blocage.
7. Soulever le bouton de réglage pour le libérer des languettes de
blocage.
8. Retirer l’ensemble du module
avec précaution.
9. Reprendre la procédure à
l’inverse pour installer le
nouveau boîtier de phare et
réassembler le module.

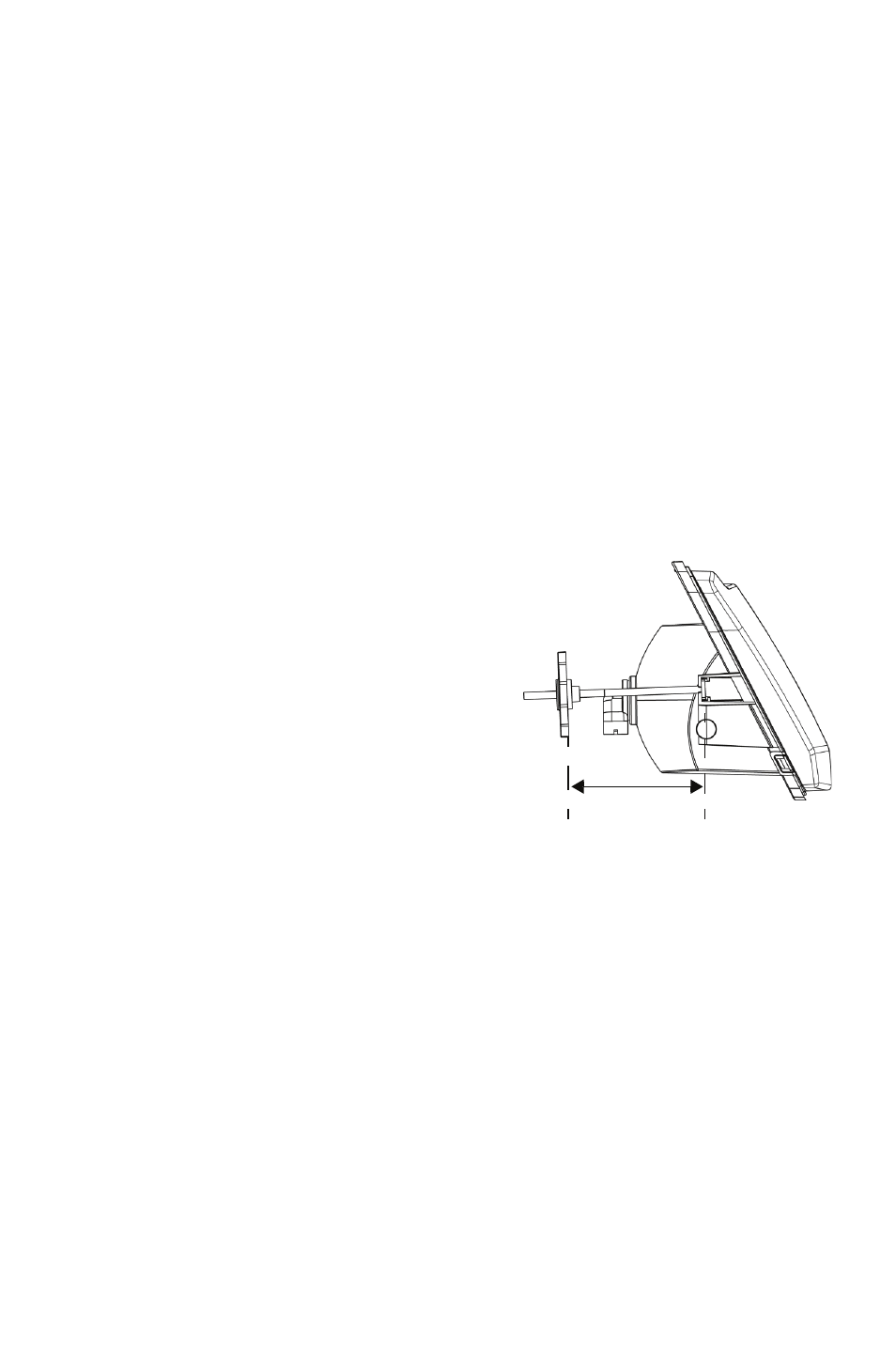

La distance de la ligne de
séparation du phare à
l’extrémité de la butée du
bouton de réglage est de 13 cm
(5 1/8 po).
10. Ajuster l’orientation du phare
au moyen du bouton de réglage.
13 cm
(5 1/8 po)
