7
Connectez le parasurtenseur et l'alimentation
1 Fixez les supports de montage sur l’arrière du boitier ; enfilez les
lanières de montage.
2 Placez le boitier sur le poteau puis fixez le à l’aide des lanières de
montage.
3 Faites passer les câbles du capteur/individuels à travers les supports
de câble situés sur le dessous du boîtier de montage sur poteau.
Le SmartSensor HD peut être livré avec deux types de câbles. Les installations plus récentes utilisent le câble
à 8 conducteurs, mais certaines installations utilisent encore
le câble à 9 conducteurs. Le branchement de ces câbles diffère
très légèrement. L'image ci-dessous présente le câblage avec un
câble à 8 conducteurs ; les différences de câblage avec un câble
à 9 conducteurs sont expliquées dessous.

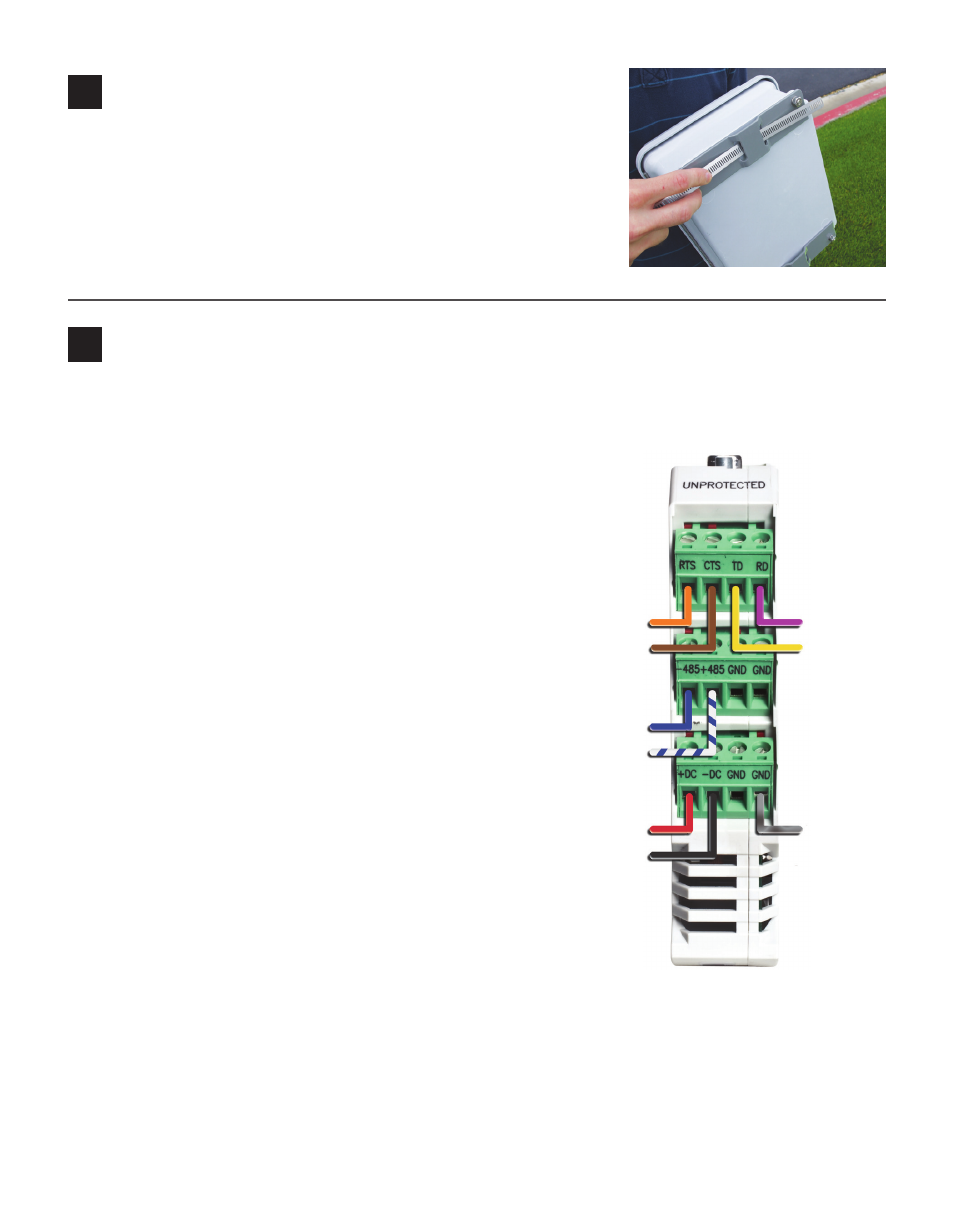

Vous trouverez ci-dessous les informations de câblage du
Click 200 :
1 Déconnectez le Click 200 du rail DIN.
2 Déconnectez les bornes à vis vertes sur le côté approprié
du Click 200, puis branchez le câble du capteur tel
qu'illustré sur le schéma.
3 Connectez le Click 200 au rail DIN.
4 Connectez le terminal de masse au rail DIN et le fil de
masse au boulon d'attache situé sur le dessus du boîtier.
5 Connectez le boulon d'attache extérieur à la masse.
6 Connectez 10–30 VCC aux bornes +DC et –DC sur les
côtés appropriés du Click 200.
Remarque. Un des côtés du Click 200 est marqué
PROTECTED (Protégé) et l'autre UNPROTECTED
(Non protégé) ; votre installation détermine lequel utiliser.
Si vous ne savez pas quel côté utiliser, consultez les
schémas d'installation, qui figurent au Chapitre 2 du Guide
d'utilisation du SmartSensor HD ou contactez le Service
technique Wavetronix.
6
Fixez le boîtier sur le poteau
Remarque. Si vous disposez d'un câble à 9 conducteurs, il présentera les différences de branchement suivantes :
˽ Il y a un câble de mise à la terre gris pouvant être branché à n'importe quelle borne GND.
˽ Il y a trois drains, au lieu d'un seul. Ils peuvent également être branchés aux bornes GND.
˽ Le câble blanc +485 ne présente pas de rayure bleue.
-CC (noir)
+CC (rouge)
+485 (blanc)
-485 (bleu)
CTS (marron)
RTS (orange)
Drain
TD (jaune)
RD (violet)
