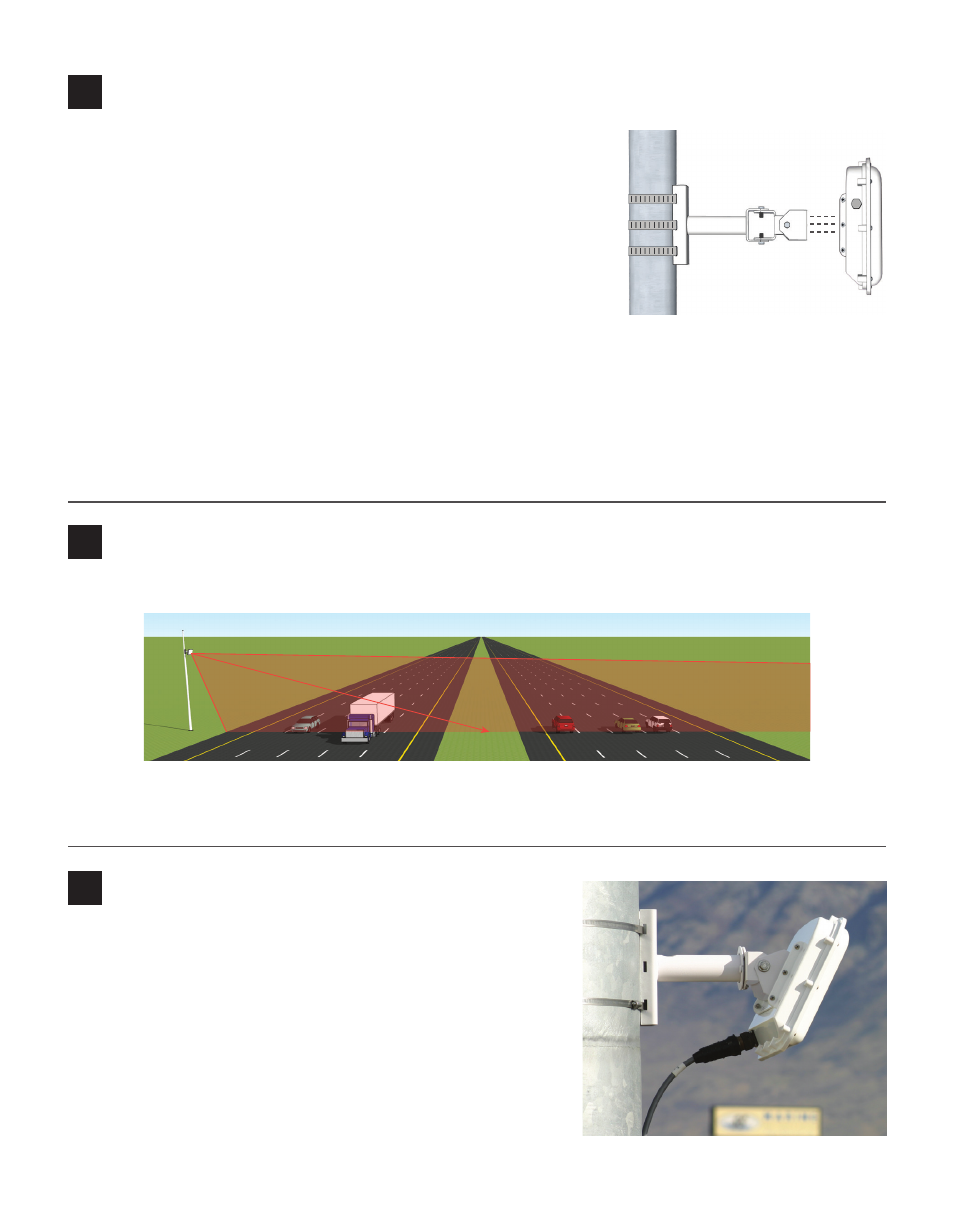

Fixez le support de montage au poteau :
1 Insérez les lanières en acier inoxydable à travers les encoches du
support de montage.
2 Positionnez le montage sur le poteau de sorte à ce que la tête du
montage pointe vers le milieu des voies concernées.
3 Serrez partiellement les vis de la lanière. Puisque vous devrez
perfectionner l'alignement du capteur ultérieurement, laissez les
lanières assez lâches pour permettre l'ajustement mais assez serrées
pour qu'elles soient sécurisées.
Fixez le capteur sur le support de montage :
1 Alignez les boulons situés sur la plaque arrière du capteur avec les trous situés sur le support de montage.
Le connecteur sur la partie basse du capteur doit pointer vers le sol.
2 Placez les rondelles de blocage sur les boulons après avoir placé les boulons dans les trous du support de
montage.
3 Enfilez et serrez les écrous.
4
Alignez le capteur sur la chaussée
5
Branchez le câble du SmartSensor
1 Inclinez le capteur vers le bas de sorte à ce que l'avant de celui-ci soit dirigé vers le centre de la zone de détection.
3
Attachez le capteur et le support de montage au poteau
1 Tirez sur la languette du sachet du composant diélectrique
au silicone et appuyez sur celui-ci pour répandre à peu près
25 % de son contenu dans le connecteur à la base du capteur.
Essuyez tout excès du composant.
2 Insérez le câble dans le connecteur et faites-le tourner dans
le sens horaire jusqu'à ce qu'il s'enclenche avec un déclic.
3 Pour que le vent ne le déplace pas, fixez le câble au poteau ou
enfilez-le dans un conduit, en vous assurant de laisser lâche
une partie de l'extrémité du câble afin de limiter la tension.
2 Réglez l'angle côte à côte de sorte à ce qu’il soit perpendiculaire au trafic. L'alignement côte à côte sera
affiné à l'étape 10 à l'aide du logiciel SmartSensor Manager HD.
