SmartSensor HD
www.wavetronix.com
801.734.7200

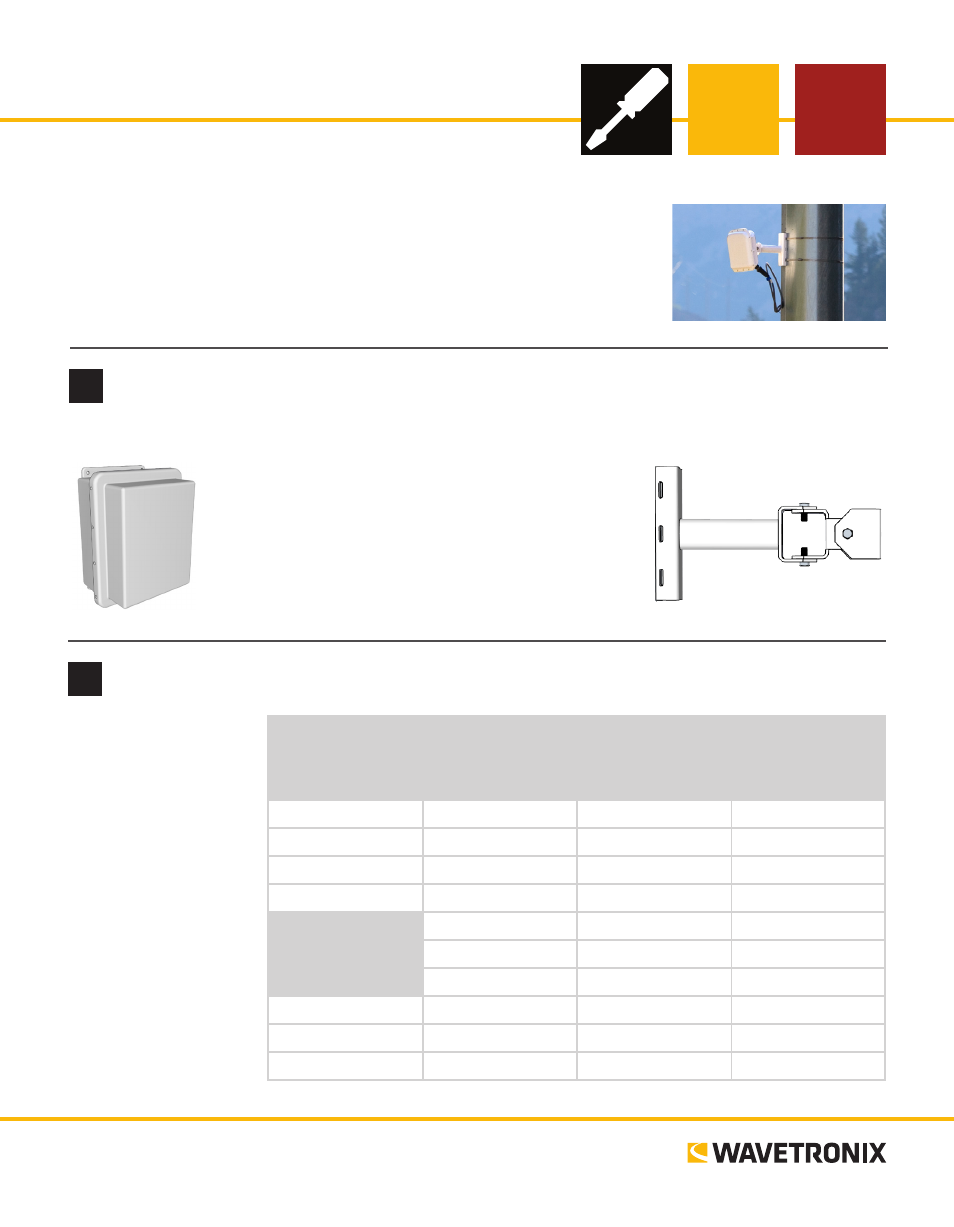

GUIDE DE RÉFÉRENCE RAPIDE DE L'INSTALLATEUR
2
Sélectionnez une hauteur de montage
1
Assurez-vous d'avoir à portée de main tous les composants requis
Vous aurez besoin d'un certain nombre d'éléments pour installer votre capteur, notamment des éléments ci-dessous :
Dans la table,
sélectionnez la hauteur
de montage du capteur
selon le décalage par
rapport à la voie de
détection la plus proche.
La plage de valeurs de
décalage idéales est en
surbrillance grise.
Si possible, utilisez la
hauteur de montage
indiquée dans la
deuxième colonne et
marquée de la mention
Hauteur de montage
recommandée.
Introduction
Effectuez les étapes 1 à 10 pour installer le Wavetronix SmartSensor HD.
Pour obtenir une assistance technique ou des réponses à vos éventuelles
questions,veuillez contacter Wavetronix Technical Services au (801) 734-7200.
Pour en savoir plus, consultez le Guide d'utilisation du SmartSensor HD .
Décalage par rapport
à la première voie
de détection
(en pieds/mètres)
Hauteur de
montage
recommandée
(en pieds/mètres)
Hauteur de
montage
minimale
(en pieds/mètres)
Hauteur de
montage
maximale
(en pieds/mètres)
6 / 1,8
12 / 3,7
9 / 2,7
19* / 5,8*
10 / 3
12 / 3,7
9 / 2,7
22 / 6,7
15 / 4,6
15 / 4,6
12 / 3,7
26 / 7,9
20 / 6
18 / 5,5
15 / 4,6
30 / 9,1
25 / 7,6
26 / 7,9
17 / 5,2
33 / 10
30 / 9,1
29 / 8,8
19 / 5,8
37 / 11,2
35 / 10,7
30 / 9,1
20 / 6
40 / 12,2
40 / 12,2
33 / 10
22 / 6,7
43 / 13,1
45 / 13,7
36 / 11
23 / 7
40 / 14
50 / 15.2
39 / 11,9
25 / 7,6
50 / 15,2
*Réduction du nombre de vitesses reportées
˽
Support de montage et système de fixation Brand-It
˽
Câble du capteur et câble individuel
˽
Équipement Click et boitier de montage
˽
Ordinateur portable ou PDA avec SmartSensor
Manager HD
˽
Camion élévateur
˽
Documentation pertinente
