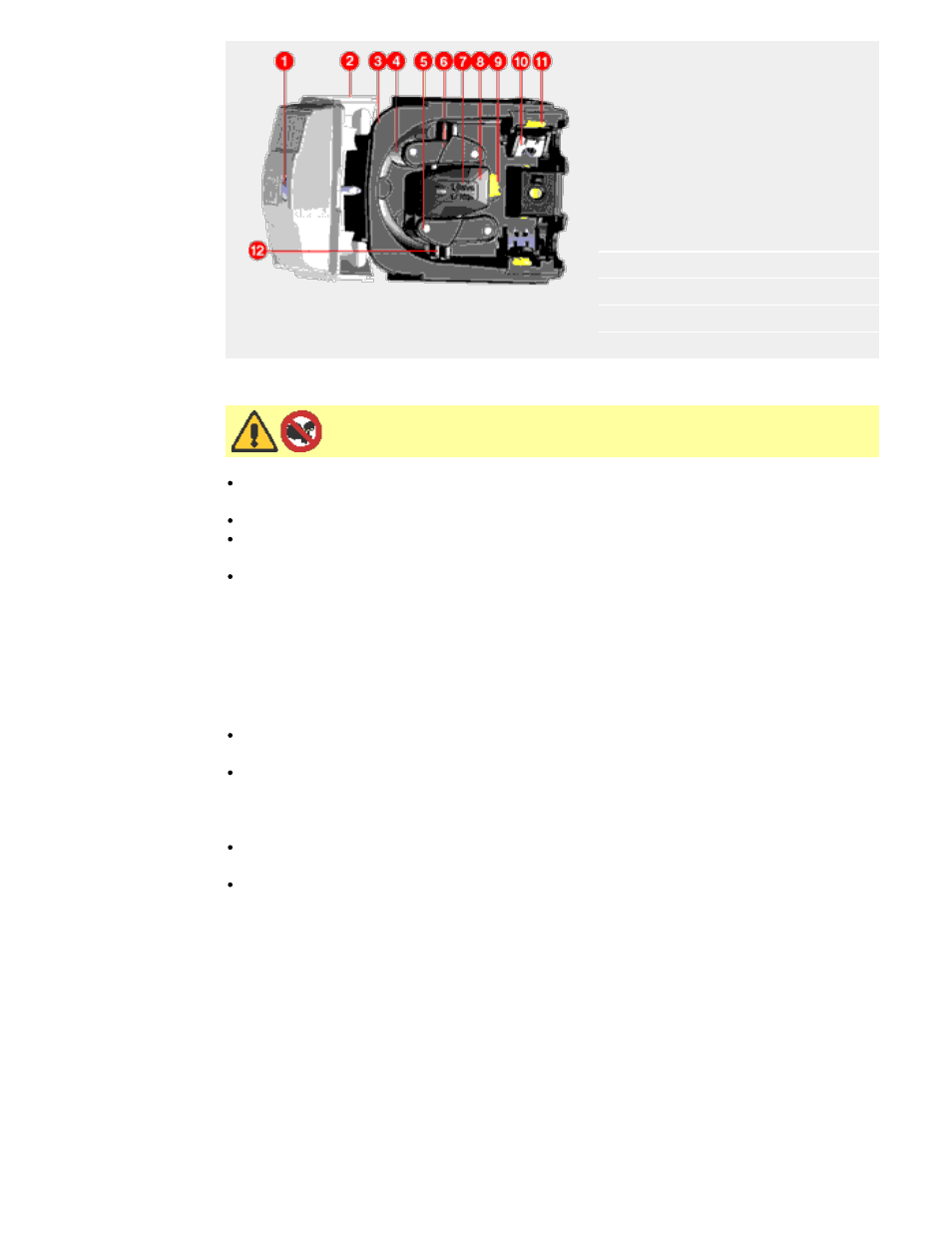

8 Bloc rotor
9 Capot de bouton d'embrayage
10 Pince de tube
11 Glissière de pince de tube
12 Galet guide-tube
520RC et 520R2C : consignes de sécurité importantes
Avant d'ouvrir le capot de protection de la tête de pompe, veiller à
respecter les consignes de sécurité suivantes.
Pour un système à montage compact, s'assurer que la pompe est isolée de la tension
secteur.
S'assurer de l'absence de pression dans les tubes.
En cas de rupture d'un tube, s'assurer que tout liquide présent dans la tête de pompe
soit drainé dans un récipient ou via un tuyau d'évacuation approprié.
Pour le pompage de liquides dangereux, veiller à porter des vêtements et lunettes de
protection.
520RC et 520R2C : protection
La protection principale de l'opérateur contre les pièces en rotation de la pompe est
assurée par un système de sécurité à outil de déverrouillage.
520RC et 520R2C : conditions de pompage
Les valeurs de performance présentées dans ce manuel dfutilisation ont été relevées aux
pressions maximales de tuyauterie.
Bien que conçue pour une pression maximale de 2 bar, cette pompe peut générer une
pression maximale supérieure à 2 bar en cas d'obstruction de la tuyauterie. S'il est
important que la pression de 2 bar ne soit pas dépassée, installer des clapets de
surpression dans la tuyauterie.
Utiliser un tube de paroi 2,4 mm avec la tête de pompe 520R2C pour maximiser le
pompage des fluides visqueux.
Veiller à raccorder un tuyau flexible à paroi lisse, d'une longueur minimum de 1 mètre,
au port de refoulement de la tête de pompe. Ce tuyau aide à réduire les pulsations et les
pertes dues aux impulsions dans la tuyauterie. Ceci est particulièrement important pour
des liquides visqueux et lorsque la pompe est raccordée à une tuyauterie rigide.
520RC et 520R2C : bonnes pratiques d'installation d'une pompe
Recommandations générales
Les tubes de refoulement et d'aspiration doivent être aussi courts et directs que possible -
mais, idéalement, pas plus courts que 1 m - et suivre la trajectoire la plus directe. Former
des coudes à grand rayon : au moins quatre fois le diamètre du tuyau. Toute vanne placée
dans la tuyauterie (généralement non nécessaire avec une pompe péristaltique à auto-
amorçage) ne doit pas restreindre le flux.
Utiliser des tubes de refoulement et d'aspiration de diamètre égal ou supérieur à celui du
tube de la tête de pompe. Pour pomper des liquides visqueux, utiliser des sections de tuyau
dont le diamètre est plusieurs fois supérieur à celui du tube de la pompe.
