SPÉCIFICATIONS
83

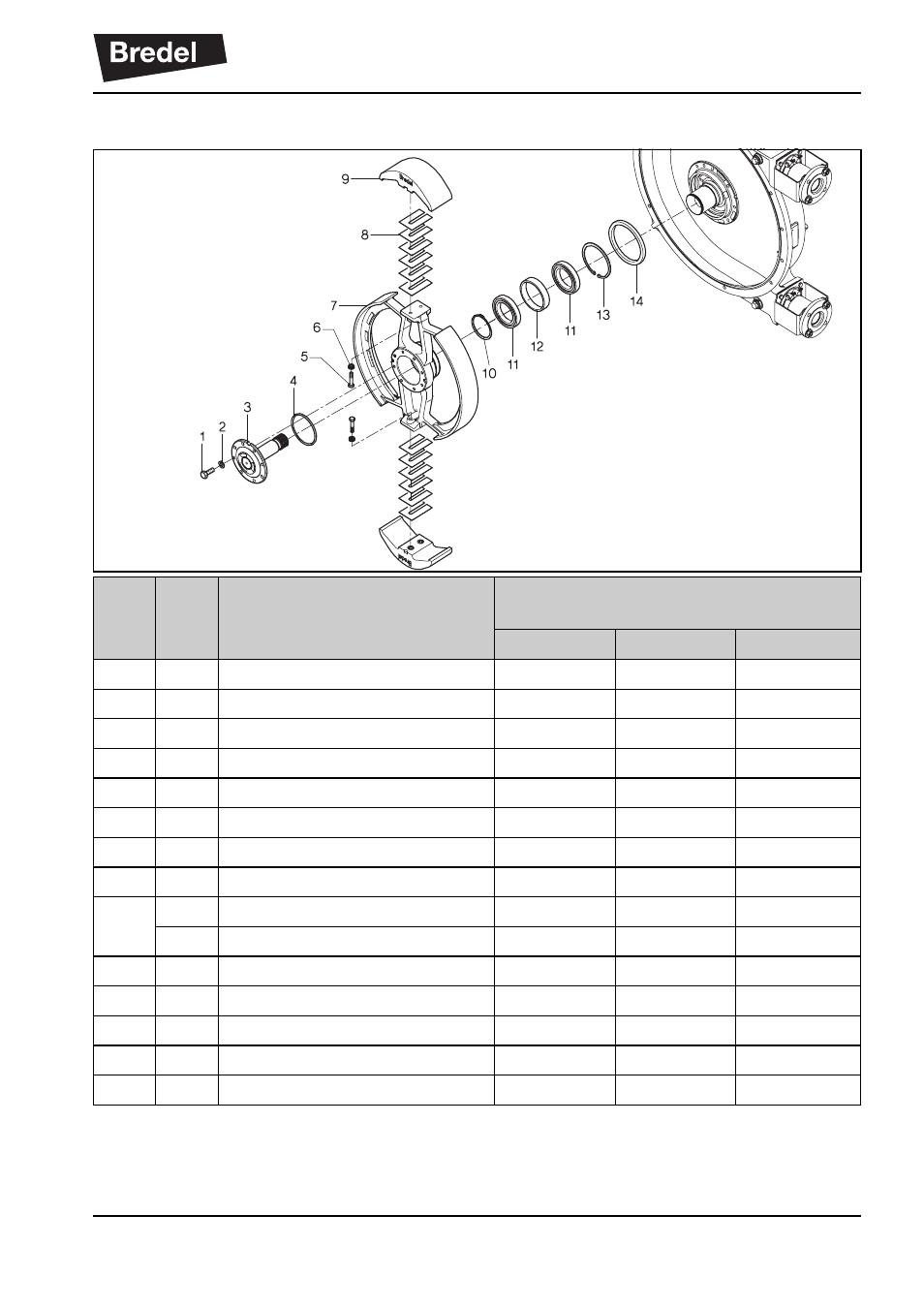

11.3.4 Rotor
Pos. Nom. Description Références des pièces selon le type de
la pompe
Bredel 265 Bredel 280 Bredel 2100
1 8
*
* Pos. 1 et 2 : Bredel 265 et Bredel 280 : 8 pièces ; Bredel 2100 : 12 pièces.
Boulon à tête hex. F111132 F111184 F111184
2 8 * Rondelle à ressort F336013 F336015 F336015
3 1 Arbre d’entraînement 265104 280104 200104
4 1 Joint torique S122541 S122611 S122611
5 4 Boulon à tête hex. F101085 F101131 F101132
6 4 Anneau Nordlock
®
F349007 F349009 F349009
7 1 Rotor 265103 280103 200103
8 20
**
** Pos. 8: Bredel 265 et Bredel 280 : 20 pièces ; Bredel 2100 : 14 pièces
Cale 265107 280107 200107
9 2 Sabot : aluminium 265110 280110 200110
2 Epoxy, avec insert en acier inox 265109A 280109A 200109A
10 1 Bague de fixation F343071 F343075 F343075
11 2 Roulement B142060 B142460 B142460
12 1 Entretoise extérieure 29151201 29180201 29181201
13 1 Bague de fixation F344087 F344093 F344093
14 1 Bague d'usure 29180202 29240202 29240202
