INSTALLATION
27

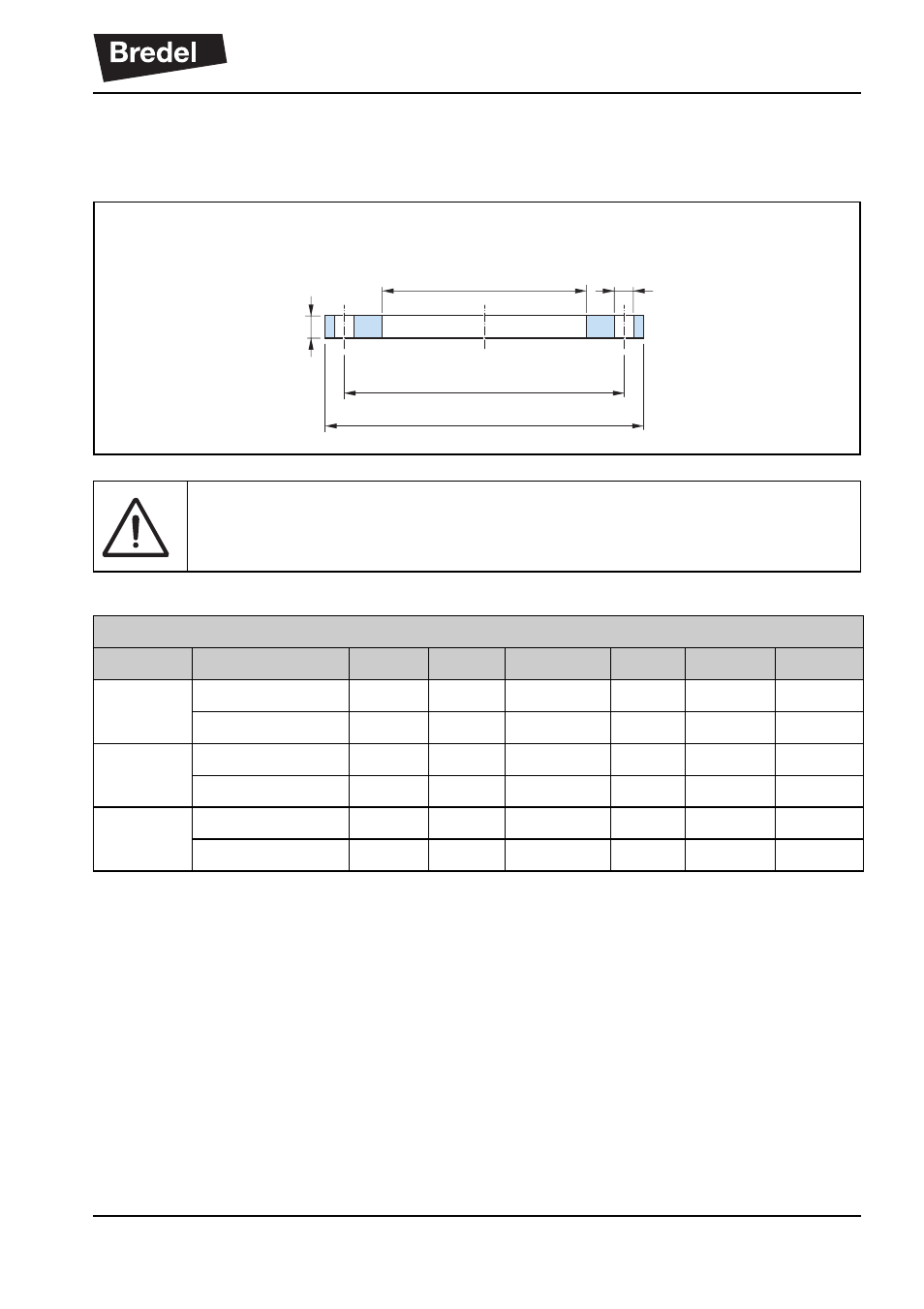

5.3.4 Tailles de bride de la tuyauterie
Le tableau suivant indique les tailles de bride sur la tête de la pompe pour un
raccordement externe.
ATTENTION
Appliquez un diamètre de tuyau suffisant pour joindre les deux conduites
de refoulement ou d'aspiration.
Tailles de bride
Pompe EN-ANSI D d6 b k Numéro d2
Bredel
265
EN1092-1 [mm] 185 81 20 145 4 18
ANSI [pouces] 7 2,94 7/8 5-1/2 4 3/4
Bredel
280
EN1092-1 [mm] 200 94 20 160 8 18
ANSI [pouces] 7-1/2 3,57 15/16 6 4 3/4
Bredel
2100
EN1092-1 [mm] 220 119 22 180 8 18
ANSI [pouces] 9 4,57 15/16 7-1/2 8 3/4
b
d2
D
d6
øk
