ENTRETIEN
63

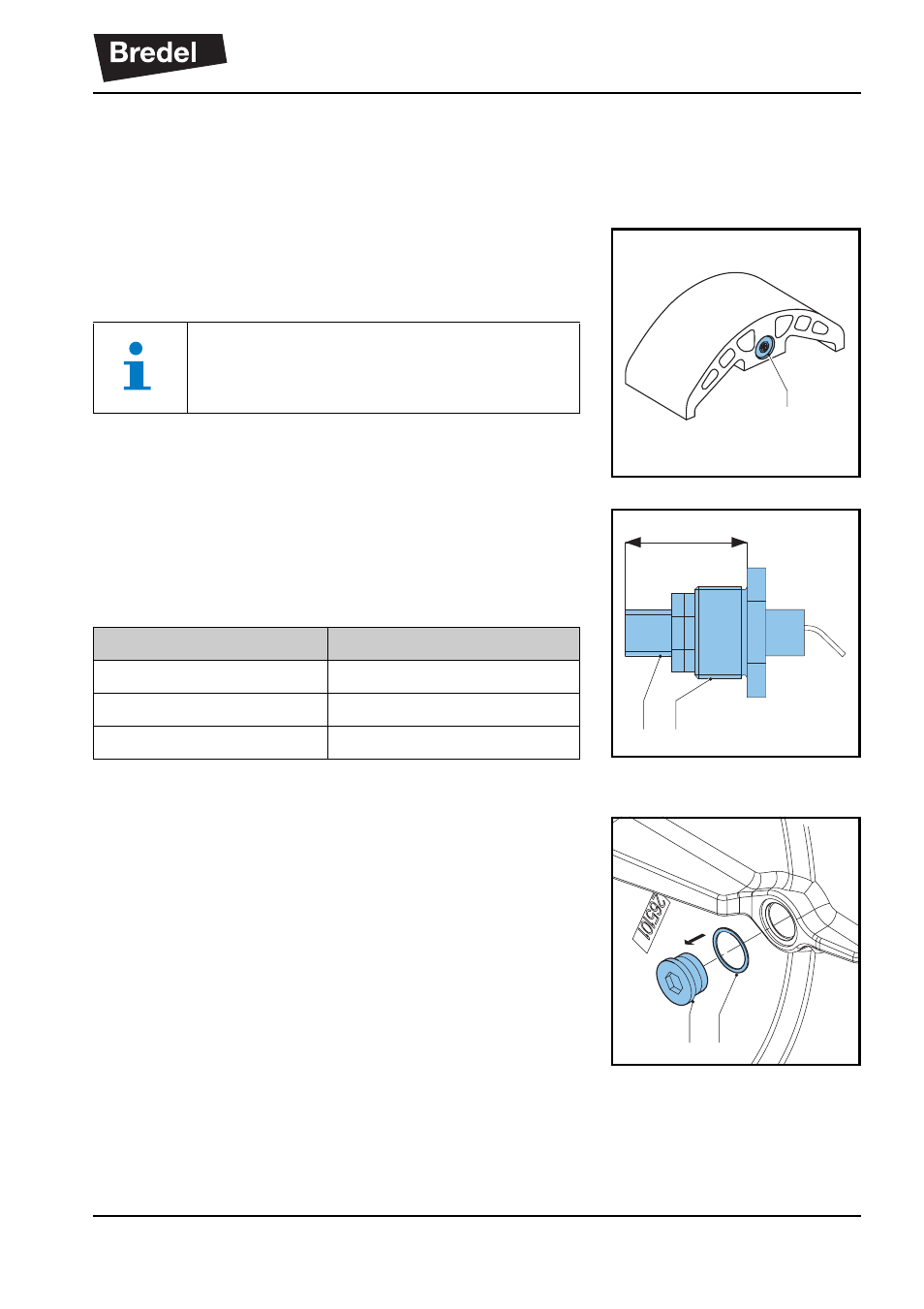

8.9.3 Raccordement d'un compte-tours
1. Enlevez l'un des sabots du rotor en exécutant
les étapes 1 à 5 du §
8.7.2 .
2. Remplacez le sabot par un sabot spécial équipé
d'un aimant (A) en exécutant les étapes 6 à 8
du §
8.7.2 .
3. Placez le capteur inductif (A) dans le bouchon
(B) et réglez-le à la cote "X" indiquée dans le
tableau ci-après. Utilisez un mastic d'étanchéité
Loctite 572 ou similaire pour éviter les fuites.
4. Serrez les écrous de réglage.
5. Retirez un bouchon (A) et le joint d'étanchéité
(B) de l'arrière du corps de la pompe.
A
Assurez-vous que le sabot est placé de
sorte que l'aimant (A) se trouve à l'arrière
et face au corps de pompe.
A
X
B
Type de pompe Cote "X" [mm]
Bredel 265 32 +0 /-1
Bredel 280 45 +0 /-1
Bredel 2100 45 +0 /-1
A B
