Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 99
Cordons convenant à l’utilisation générale : 300 V à tubulure PVC extra haute qual-
ité, avec une bonne résistance aux flammes et à l’humidité.
Cordons convenant à l’utilisation industrielle : 300 V à tubulure polyuréthane extra-
robuste, résistant à l’huile, aux carburants, aux solvants et à l’eau.
Pour faciliter le câblage, il est conseillé de ne pas dépasser 8 conducteurs par câble.
Par souci de clarté, seuls deux conducteurs sont illustrés ici.

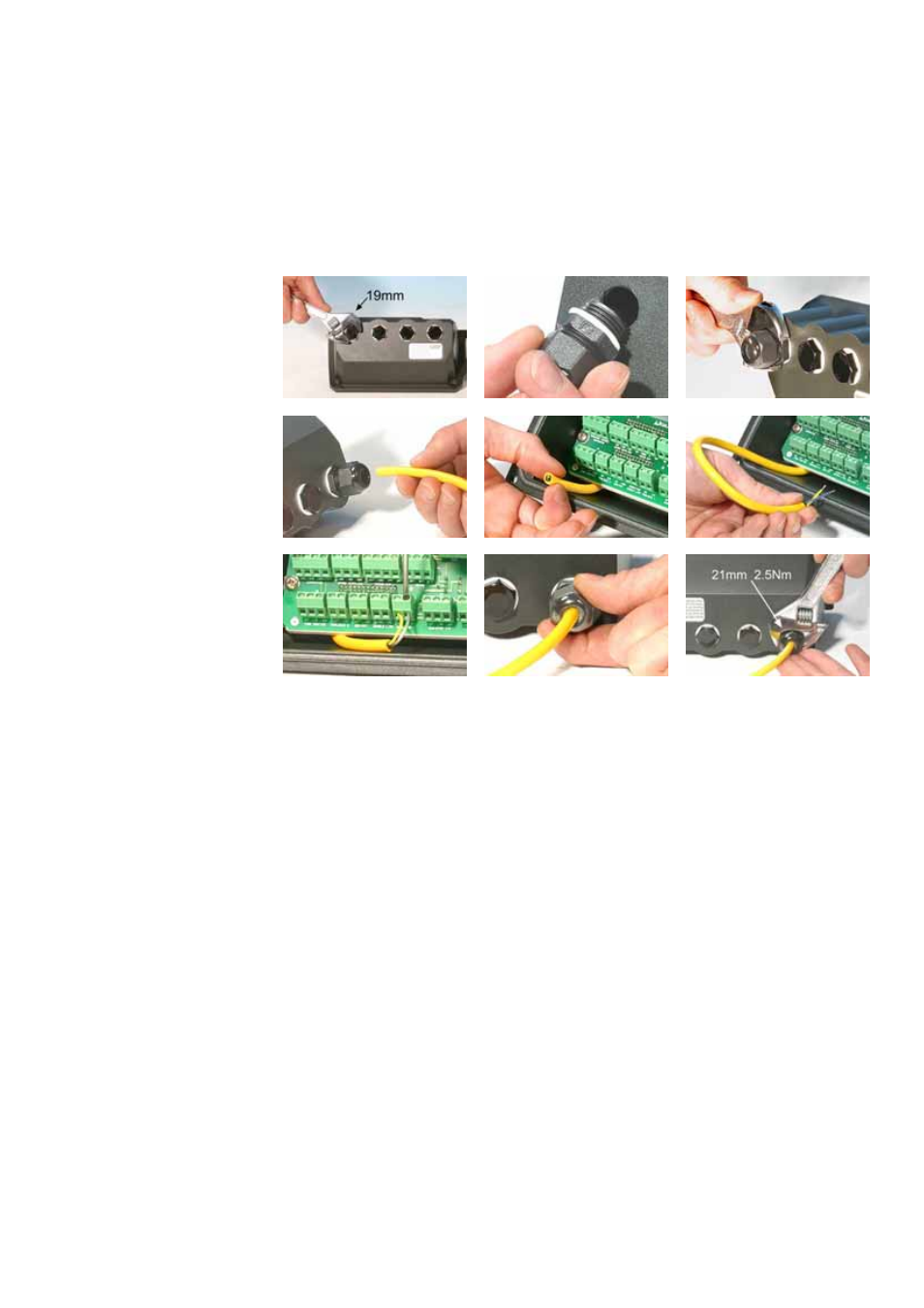

Utilisez une clé de 19 mm pour dévisser le bouchon d’étanchéité. Jetez la ron-
delle d’étanchéité en nylon.
Vissez l’un des presse-étoupes M16x1,5 fournis à la place du bouchon, en util-
isant la nouvelle rondelle d’étanchéité en nylon qui est fournie. Serrez le
presse-étoupe à 2,5 Nm pour assurer l’étanchéité, en utilisant une clé de 21
mm. Si vous utilisez un presse-étoupe différent, il doit assurer une étanchéité à
l’eau IP66.
Desserrez le dessus du presse-étoupe (sans l’enlever) et faites passer le cordon
dans le presse-étoupe. Une fois qu’il a dépassé le presse-étoupe, continuez à
pousser sur le cordon pour l’enfiler.
La forme du module à l’intérieur est conçue pour guider le cordon en évitant la
carte à circuits imprimés. Si vous continuez à pousser, le cordon sera enfilé
assez loin pour vous permettre de l’attraper avec les doigts à l’intérieur du
module.
Tirez sur le cordon qui doit être suffisamment long pour atteindre les con-
necteurs voulus. Prévoyez un peu de surplus.
