Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 90

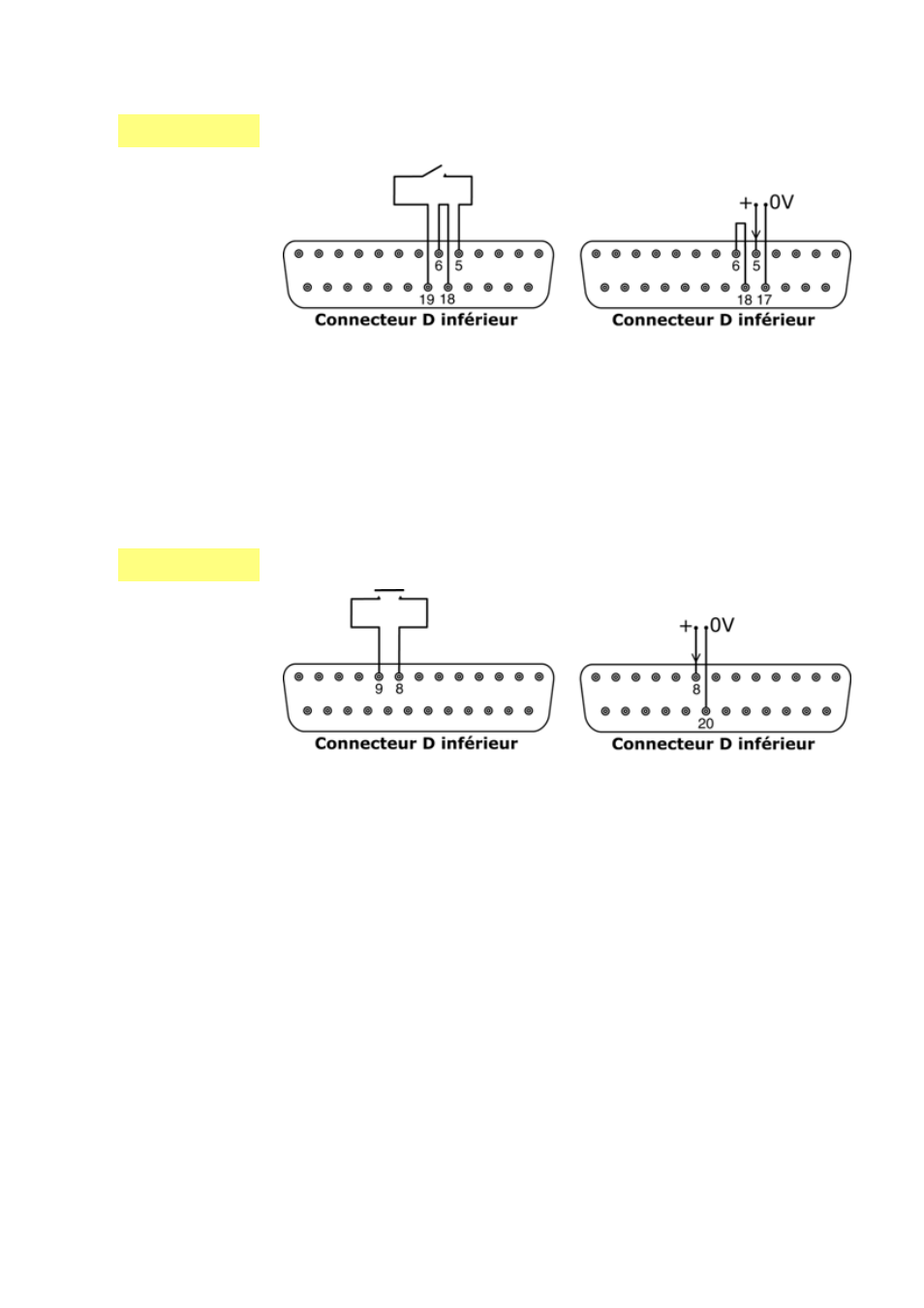

20.1.2 Entrée du sens de rotation
Pour activer le contrôle de direction à distance et désactiver la touche SENS DE
ROTATION du clavier, connecter les fiches 6 et 18 du connecteur D inférieur.
Connectez un commutateur à distance entre les broches 5 et 19 du connecteur D
inférieur. Commutateur ouvert pour sens horaire et fermé pour sens anti-horaire. Ou
bien un signal logique peut être appliqué à la broche 5 du connecteur D inférieur,
avec mise à la terre sur la broche 17. Une entrée basse pour sens horaire, une
entrée élevée pour sens anti-horaire. Sans connexion, la valeur par défaut de la
pompe est le sens horaire.
20.1.3 Entrée du dosage
Connectez un commutateur de contact temporaire comme un interrupteur à pédale
ou un commutateur manuel entre les broches 8 et 9 du connecteur D inférieur.
Fermez le commutateur pour commencer un dosage. Cette entrée est à anti-rebond
contrôlé par logiciel et elle fonctionne de manière semblable aux autres entrées à
distance, comme la logique 5 V à 24 V ci-dessus, en utilisant la broche 8 comme
entrée et la broche 20 comme 0 V (connecteur F inférieur).
Remarque : Cette entrée est à anti-rebond contrôlé par logiciel, donc le signal peut
être soit momentané, soit maintenu pendant le dosage. S’il est maintenu, le signal
doit être supprimé avant la dose suivante.
Remarque : Ne connectez qu’une seule pompe par commutateur. Si plusieurs pom-
pes doivent être démarrées ensemble, utilisez un système multi-polaire et isolez
chaque circuit.
