Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 120
27.2 505L : Utilisation de tubes à deux
entrées
Les débits peuvent être améliorés en montant deux tubes d’entrée et en utilisant un
connecteur en Y pour obtenir un flux lisse.

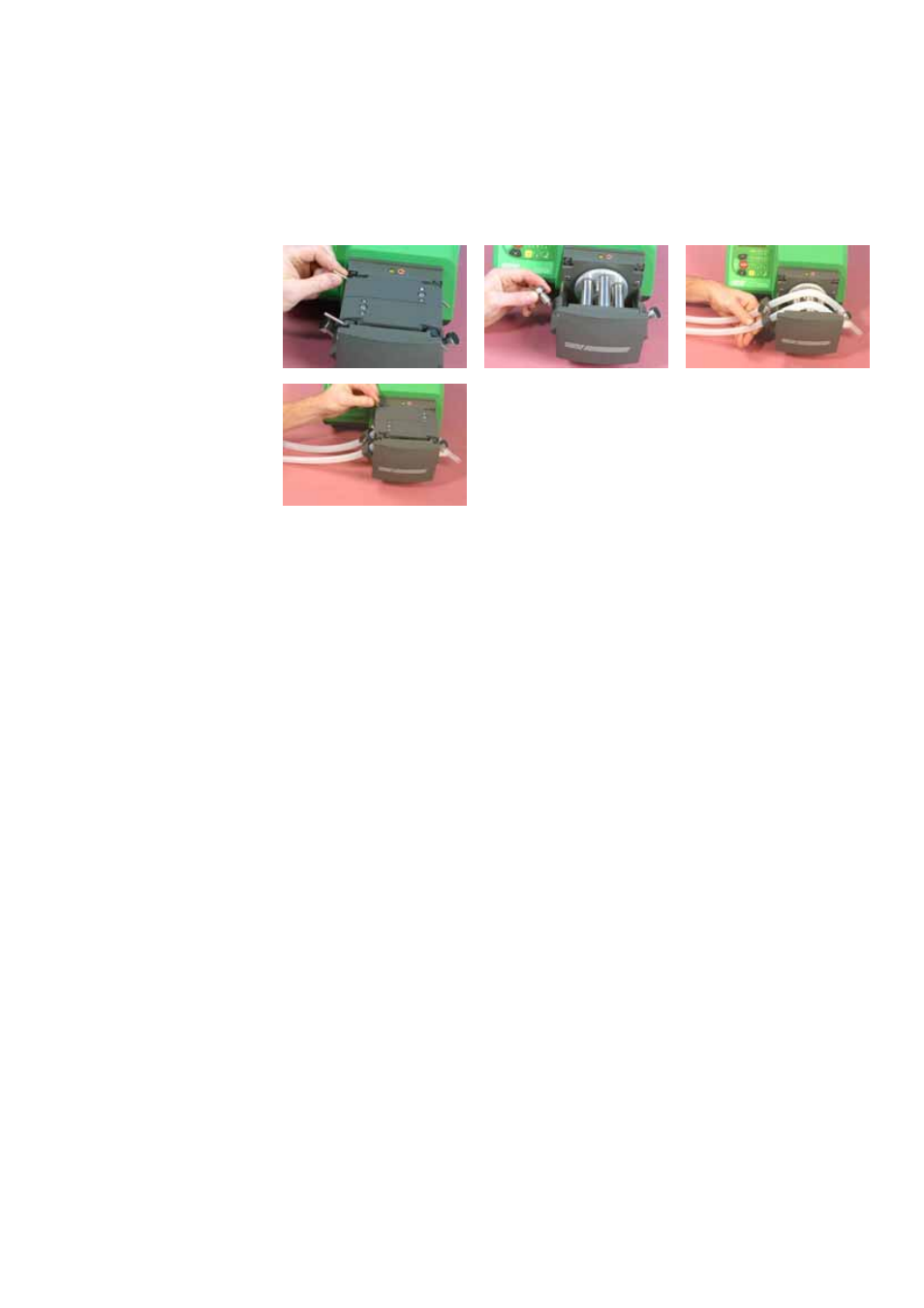

Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le sta-
tor.
Enlevez la cheville en forme de champignon du côté aspiration de la pompe en
la tournant d’un quart de tour dans le sens anti-horaire puis en la retirant.
N’enlevez pas la cheville côté refoulement.
Montez deux longueurs de tube aux branches supérieures du connecteur en Y.
Mettez cet assemblage à plat en travers du rotor, le connecteur en Y sur la
cheville du bout côté refoulement.
Nous disposons de pinces de maintien de tube, sur lesquelles est indiqué le
diamètre intérieur des tubes pour lesquels elles sont destinées. Tendez les deux
longueurs de tube en les tirant et fixez-les solidement avec une bride de taille
correcte côté aspiration de la tête de pompe, au moyen de la fixation en forme
de baïonnette précédemment utilisée pour la cheville champignon. Vous trou-
verez plus pratique d’insérer les tubes dans les bras de la bride avant de fixer
celle-ci.
Remplacez le stator et fixez-le en fermant les deux leviers.
Les tubes de transfert peuvent maintenant être raccordés aux connecteurs.
