Exemples de montage – REMKO PWW 6000 Manuel d'utilisation
Page 6
6

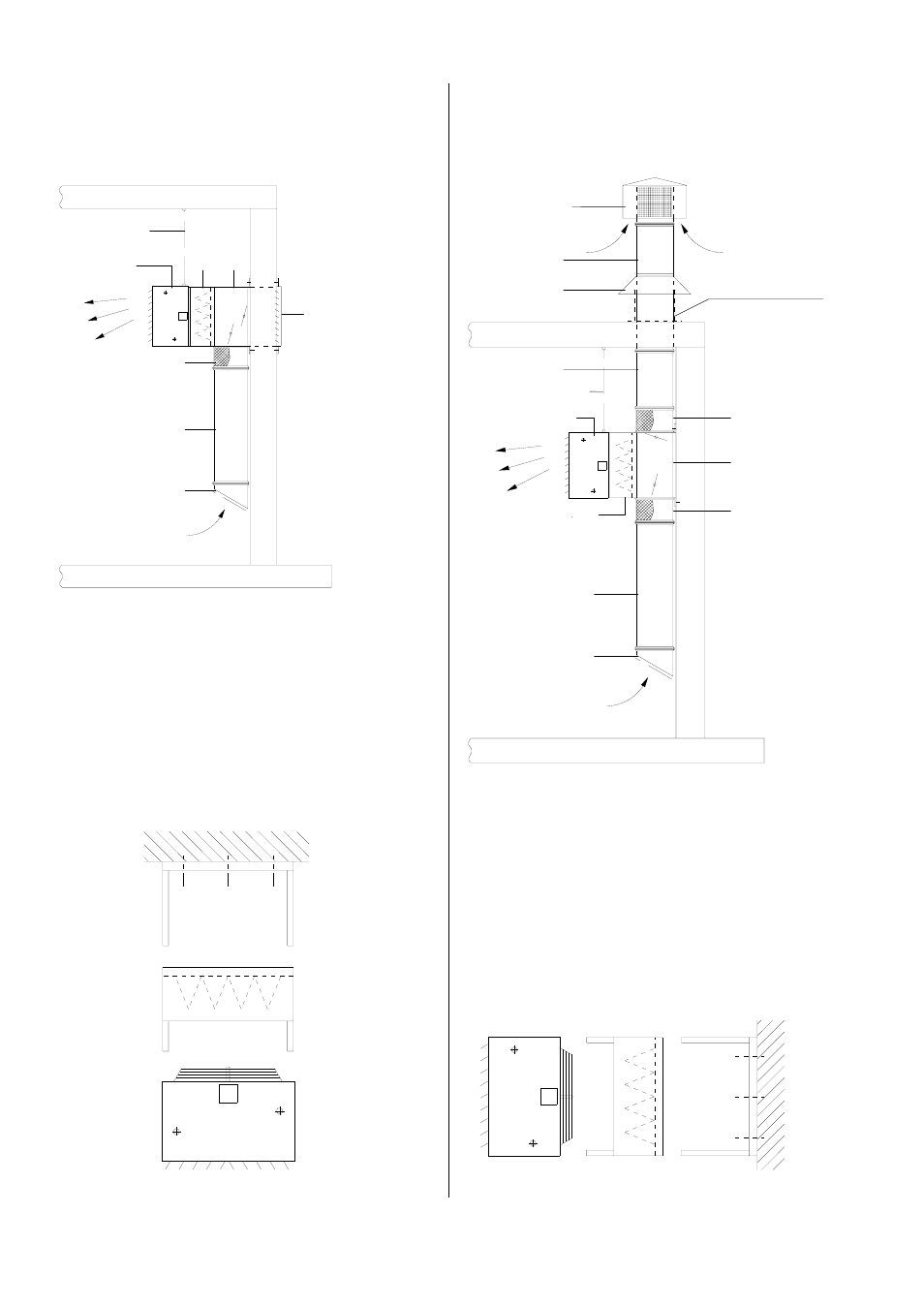

Exemples de montage
Montage au plafond
En mode à air de circulation avec filtre FK et console KO
Mode à air de circulation / air frais par la paroi
extérieure
Mode à air de circulation / air frais par le toit
Montage mural
En mode à air de circulation avec filtre FK et console KO
PWW
FK
KO
PWW
FK
KO
La partie verticale de
cette disposition doit
être fixée au mur par
le client à l'aide de
consoles de telle
sorte que les appuis
élastiques ne soient
pas obligés
d'absorber de charge.
ALH
RK
KA
Cadre (non fourni)
KA
non fourni
SG
FK
SG
MLK
PWW
KA
UA
AG = Grille d‘aspiration d‘air
extérieur
KA =
Pièce
intermédiaire
de
canal
SG = Appuis élastiques
MLK = Caisse d‘air mixte
FK = Caisse de filtrage pour
la caisse d‘air mixte
UA = Pièce d‘aspiration
pour l‘air de circulation
AG = Grille d‘aspiration d‘air
extérieur
KA =
Pièce
intermédiaire
de
canal
SG = Appuis élastiques
MLK = Caisse d‘air mixte
FK = Caisse de filtrage pour
la caisse d‘air mixte
UA = Pièce d‘aspiration
pour l‘air de circulation
RK = Rebord d‘eau de pluie
avec pièce de canal
ALH = Capot d‘aspiration
pour l‘air extérieur
Le canal d'aspiration
d'air de circulation et la
pièce d'aspiration ne
sont pas fournis et
doivent être fixés sur la
paroi extérieure.
La caisse d'air mixte est
fixée sur la paroi
extérieure à l'aide de la
fixation murale.
non fourni
PWW
FK MLK
AG
SG
KA
UA
Ouverture murale en
fonction de la taille de la
grille d'aspiration
