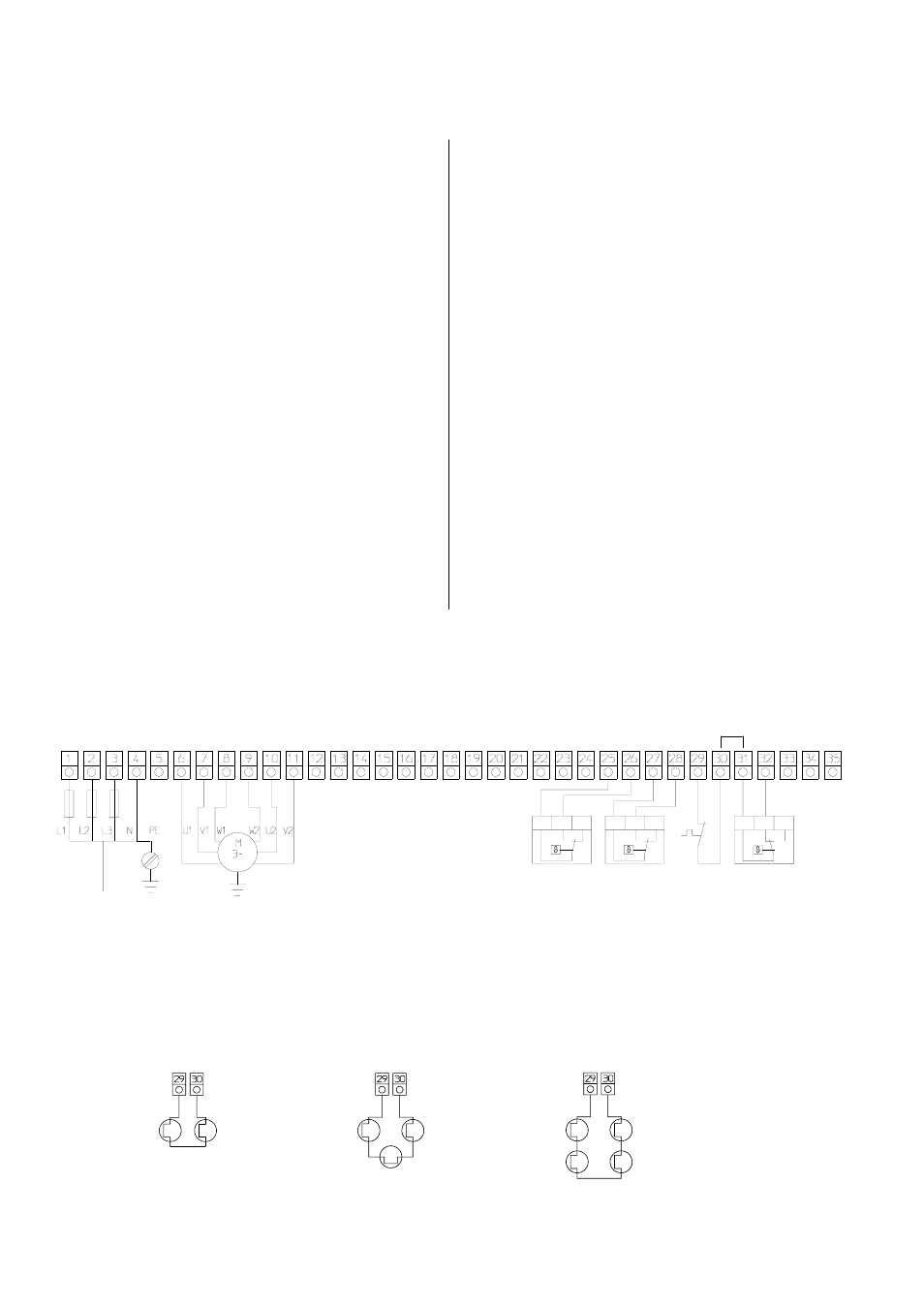

Schéma de connexion
Alimentation
400V / max.16A
Moteur d'aérateur
2 étages / 400 V
Thermo-
contact
moteur
Thermostat
antigel
En cas d'emploi parallèle de plusieurs ventilateurs
jusqu'à max. 4 kW, le branchement est assuré par
un distributeur externe !
En cas d'emploi parallèle de plusieurs
ventilateurs, monter tous les thermo-
contacts en série !
Thermostat
de nuit
Thermostat
de jour
Courant triphasé 400 V, ventilateur à 2 étages
puissance commutation max. 4 kW
Montage apparent, protection-moteur intégrale par
connexions intégrées pour le thermocontact, bornes de
connexion pour thermocontacts, thermostats ambiants
et thermostat de protection antigel.
Exécution
Boîtier en plastique, protection IP 65.
Isolation d'après VDE, plaque frontale avec symboles
pour les positions de commutation et les modes de ser-
vice, bornes d'entrée secteur et de terre, contacteur
principal, sélecteur avec fonctions « Niveau 1/Niveau
2 », fusibles de commande, témoin lumineux de service
et de dérangement, sélecteur de mode de service avec
fonctions « Arrêt / Déverrouillage / Mode thermostat /
continu », relais de commande, bornes de sortie mo-
teur, bornes de connexion pour thermocontacts, ther-
mostats ambiants et thermostat de protection antigel.
Fonction
Le thermostat antigel met le ventilateur hors service.
Remise en service après une panne
Après chaque coupure de secteur ou dérangement du
ventilateur, le sélecteur de mode de service doit être ra-
mené en position « 0 / dév. ».
Montage en série-parallèle
L'appareil de coupure convient au montage en série-
parallèle. Plusieurs moteurs de même circuit peuvent
être reliés à un même appareil de commutation.
La puissance totale des moteurs connectés ne doit pas
dépasser la puissance de rupture maximale du disposi-
tif en question. Les thermocontacts de tous les moteurs
doivent être montés en série.
Remarque importante sur l'exploitation sûre de l'ap-
pareil
La mise à la terre, la mise à zéro ou le circuit de protec-
tion et le fusible secteur ne sont pas fournis et seront
réalisés en conformité avec les prescriptions VDE et de
l'entreprise de distribution d'énergie compétente.
Seul un personnel qualifié agréé réalisera les
connexions électriques de l'appareil conformément aux
dispositions en tenant compte des prescriptions locales
et des plans de montage correspondants.
Thermoprotection pour
2 appareils
Thermoprotection pour
3 appareils
Thermoprotection pour
4 appareils
Schéma de connexion des thermocontacts
Appareil de commutation SW 2.1 D
